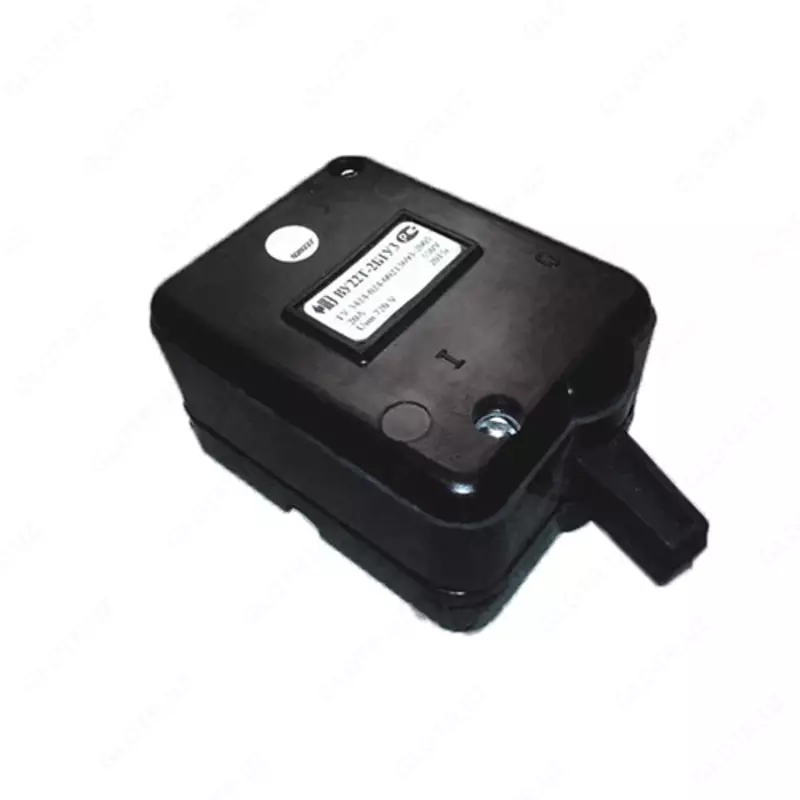

Аварийный выключатель ВУ227Т

Структура условного обозначения

ВУ22-ХХХ Х3:
ВУ — буквенное обозначение серии выключателей;
22 — условное цифровое обозначение типа выключателей;
Х — условный габарит выключателей: 2 — второй, 3 — третий, 4 — первый;
Х — конструкторское исполнение: А — с самовозвратом, Б — с ручным возвратом;
Х — порядковый номер исполнения в пределах габарита;
Х3 — климатическое исполнение (У, Т, ХЛ)

Категория размещения по ГОСТ 15150 и ГОСТ 15543.1. Высота над уровнем моря не более 1400 м.
Нижнее значение температуры окружающего воздуха минус 50°С.
Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры контакторов в недопустимых пределах.
Группа механического исполнения М1, М25, М28 и М29 по ГОСТ 17516.1-90Е.
При установке выключатели должны быть защищены от попадания влаги.
Группа коррозийной активности атмосферы 1 для исполнений У3 и ХЛ3, 2 для исполнения Т3 по ГОСТ 15150.
Рабочее положение выключателей типа ВУ22 в пространстве — вертикальное, рукояткой вниз с допустимым отклонением от рабочего положения до 10° в любую сторону;

При наклонном и вертикальном расположении контакты выключателя должны быть обращены вверх.

Выключатели серии ВУ

Общие сведения

Выключатели предназначены для продолжительного проведения тока в номинальном режиме и для оперативных включений и отключений цепей постоянного и переменного тока частотой 50 Гц.
Выключатели находят применение в тяговом и крановом электрооборудовании.

Структура условного обозначения

ВУ22-ХХХ Х3:
ВУ — буквенное обозначение серии выключателей;
22 — условное цифровое обозначение типа выключателей;
Х — условный габарит выключателей: 2 — второй, 3 — третий,
4 — первый;
Х — конструкторское исполнение: А — с самовозвратом,
Б — сручным возвратом;
Х — порядковый номер исполнения в пределах габарита (табл. 1);
Х3 — климатическое исполнение (У, Т, ХЛ) и категория
размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89. к Высота над уровнем моря не более 1400 м.
Нижнее значение температура окружающего воздуха минус 50°С.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры контакторов в недопустимых пределах.
Группа механического исполнения М1, М25, М28 и М29 по ГОСТ 17516.1-90Е.
При установке выключатели должны быть защищены от попадания влаги.
Группа коррозийной активности атмосферы 1 для исполнений У3 и ХЛ3, 2 для исполнения Т3 по ГОСТ 15150-69.
Рабочее положение выключателей типа ВУ22-2 и ВУ22-3 в пространстве — вертикальное, рукояткой вниз с допустимым отклонением от рабочего положения до 10° в любую сторону; выключателей типа ВУ22-4 — любое, при наклонном и вертикальном расположении контакты выключателя должны быть обращены вверх.
Примечание. Возможность работы выключателей в условиях, отличных от вышеуказанных, технические характеристики выключателей, а также мероприятия, которые должны выполняться при их эксплуатации в этих условиях, согласовываются с предприятием-калькодержателем и заказчиком.
По технике безопасности выключатели соответствуют ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.6-93 и «Правилам устройства электроустановок».
Условия транспортирования контакторов в части воздействия механических факторов — С для районов с умеренным климатом и Ж для районов Крайнего Севера и с тропическим климатом по ГОСТ 23216-78; в части воздействия климатических факторов внешней среды — по группе условий хранения 5(ОЖ4) для районов с умеренным и холодным климатом и 9(ОЖ1) для районов с тропическим климатом по ГОСТ 15150-69.
Условия хранения контакторов — по группе 2(С) для районов с умеренным и холодным климатом и 3(Ж3) для районов с тропическим климатом по ГОСТ 15150-69.
Срок сохраняемости — 2 года для выключателей внутригосударственных поставок и 3 года для выключателей, поставляемых на экспорт.
Выключатели отвечают требованиям ГОСТ 9219-88, ТУ 16-526.360-78 и комплекта документации выключателей серии ВУ.
Выключатели, поставляемые в районы с холодным климатом, отвечают требованиям ГОСТ 16962.1-89.
Выключатели, поставляемые на
