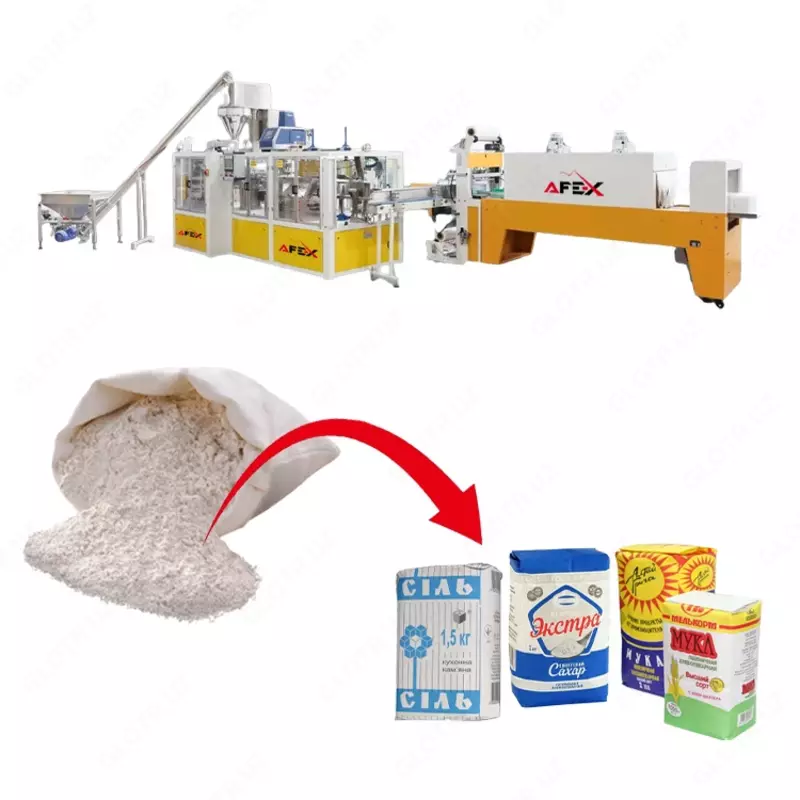

Автоматическая линия упаковки муки и других сыпучих продуктов в бумажные пакеты

Данный комплекс оборудования может использоваться для упаковки муки, сахарной пудры, манной крупы и других порошкообразных продуктов

Общее описание

• Продукт: Мука, сахарная пудра и другие порошкообразные продукты
• Вес упаковки: 1-3 кг
• Скорость упаковки: 15-25 упаковок/мин
• Напряжение: 380V 50 Hz 3 фазы

Оборудование, входящее в состав линии:

• Шнековый подъемник (грузоподъемное оборудование)
• Шнековое оборудование для подачи
• Оборудование для упаковки в бумажные пакеты
• Оборудование для горячего расплавленного клея
• Оборудование для резки пленки
• Устройство для термоупаковки в комплекте

Линейная диаграмма

Оборудование для упаковки в бумажные пакеты

• Конвейер
• Часть для резки и запайки
• Часть для дозирования

Технические характеристики оборудования:

• Шнековый подъемник (грузоподъемное оборудование)

Элеватор
Элеватор используется для подачи продукта в основное оборудование. Он может передавать до 4 тонн продукта в час.

• Материал: Нержавеющая сталь
• Скорость: 4 тонны/час
• Высота: 2740 мм
• Напряжение: 380V 50 Hz
• Мощность: 1.1 кВт
• Особенности: Вибрационный бункер, легкость в очистке

Шнековое оборудование для подачи

Шнековое оборудование для подачи
Это оборудование может использоваться для автоматической загрузки порошков в пакеты, бутылки, банки и коробки. Оно также может работать в связке с вертикальной упаковочной машиной серии VFS для автоматической подачи, наполнения и упаковки порошковых материалов.

Преимущества:

• Оснащено серводвигателем
• Для хорошей работы оборудования оснащено цветным сенсорным экраном
• Может быть отсоединено от основного оборудования для легкой очистки
• Простой и компактный дизайн
• Части, контактирующие с мукой, выполнены из нержавеющей стали. Неконтактные части — из нержавеющей стали и алюминия.

Технические характеристики:

• Максимальная емкость дозирования: 5 кг
• Минимальная емкость дозирования: 5 граммов
• Скорость: 10-40 раз/мин
• Размер бункера: 50 л
• Точность: ±0,2%
• Напряжение: 220V/50Hz
• Мощность: 1.2 кВт
• Размеры оборудования: 1000x950x2200 мм
• Вес: 250 кг

Оборудование для упаковки в бумажные пакеты

Упаковочная машина для порошков

• Вес упаковки: 1-3 кг
• Скорость упаковки: 15-25 упаковок/мин
• Размеры оборудования: 2800x1300x1700 мм
• Вес оборудования: 2500 кг
• Упаковочный материал: Крафт-бумага с ровным нижним слоем
• Тип продукции: Мука, измельченный сахар, порошковое молоко, соль и другие порошкообразные материалы
• Размеры упаковки:
  • Ширина упаковки: 100-120 мм
  • Ширина боковых сторон упаковки: 70-90 мм
  • Длина упаковки: 280-350 мм

Мощности моторов:

• Основная мощность: 1.5 кВт
• Мощность вакуумного насоса: 2.4 кВт
• Мощность распылителя клея: 15 кВт
• Мощность мотора: 1500 Вт
• Передаточное соотношение: 1:30
• Вакуумный насос: KVT6.0
• Защита от перегрузки: Есть
• Выходное давление воздушного насоса: 0.8 МПа
• Воздушный насос (обмен воздуха): ≥ 0.8 м³/мин

Подробные части и схемы оборудования

• PLC панель управления

Питательная часть

1. Часть доставки упаковки



2. Часть хранения упаковки

1. Часть открытия упаковки



2. Часть наполнения упаковки

1. Часть выхода готовой упаковки
2. Конвейер

1. М-образная часть выбора



1. Часть для запечатывания и проверки пакета
2. Часть сжатия упаковки (для выравнивания пакета)
3. Механизм резки лишних частей упаковки

Принцип работы

• Станция 1: Подача материала
• Станция 2: Открытие упаковки
• Станция 3: Наполнение упаковки
• Станция 4: Сейсмическое сжатие
• Станция 5: Сейсмическое сжатие
• Станция 6: Сейсмическое сжатие
• Станция 7: Закрытие
• Станция 8: Выгрузка оборудования

Оборудование для горячего расплава клея

Данное оборудование необходимо для подачи клея на упаковку и поддержания его в жидком состоянии.

Термоупаковочное оборудование в комплекте

Это упаковочное оборудование необходимо для упаковки готовых изделий в наборы, то есть для упаковки в комплектные упаковки по 2, 4, 6, 8, 12… штук.

Информация об оборудовании:

Часть, отвечающая за подсчет и упорядочивание упаковок.

1. Пленочное покрытие и режущая часть

1. Термоупаковка

Внешний вид продукта в термоупаковке
