АВУ-4 — автоматическая высоковольтная установка

Назначение автоматической высоковольтной установки АВУ-4

Автоматическая высоковольтная установка АВУ-4 предназначена для испытаний нагревательных кабелей и секций, а так же иных кабельных изделий погруженных в жидкость. Установка производит измерение электрического сопротивления жил, сопротивления изоляции и испытания изоляции и оболочки на электрическую прочность постоянным напряжением до 4000 (В), одновременно на 20 кабелях или секциях.

Установка АВУ-4 измеряет и контролирует следующие параметры:

• электрическое сопротивление нагревательных жил;
• сопротивление изоляции;
• прочность изоляции;
• прочность оболочки;
• температуру жидкостив которую погружены испытываемые изделия.

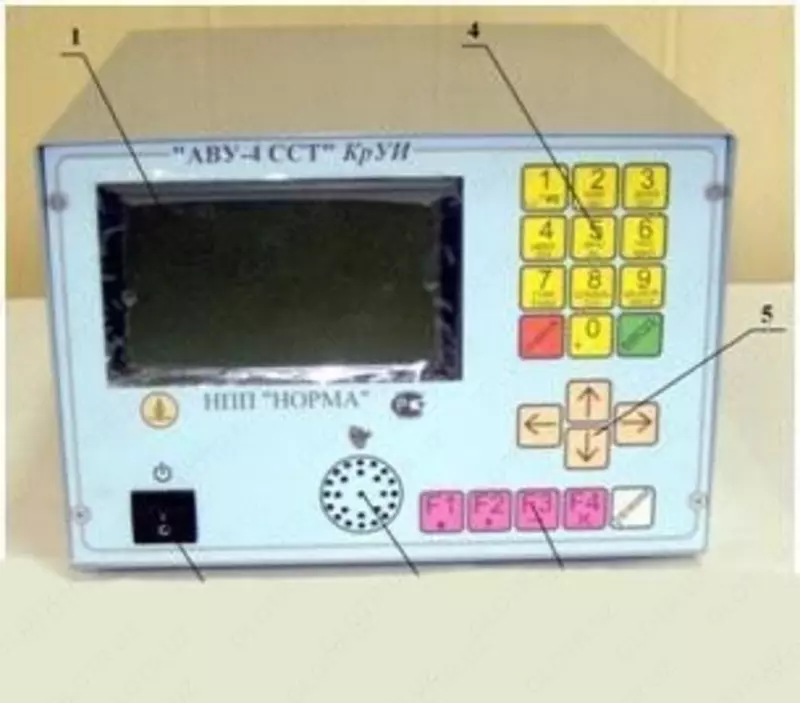

Помимо перечисленных параметров, установка АВУ-4 тестирует кабель или секцию на наличие обрывов и замыканий.Установка АВУ-4 состоит из двух блоков: крейта управления измерениями (КрУИ) и программно-управляемого коммутатора (ПрУК), соединенных между собой измерительно-питающим кабелем. ПрУК имеет комплект подключающих устройств, позволяющий подключать до 20 кабелей или секций.

Особенности автоматической высоковольтной установки АВУ-4

Измеренные параметры кабелей или секций заносятся в базу данных испытаний КрУИ, откуда данные передаются на сервер и там может формироваться протокол испытаний, и он может быть распечатан на принтере, входящем в состав сервера. Основным блоком установки АВУ-4 является КрУИ, который осуществляет управление всеми блоками и узлами установки в различных режимах, обработку полученной информации, запись ее в базу данных и передачу ее на сервер, а также поддерживает непрерывный диалог с оператором посредством ЖК-дисплея и клавиатуры.

Установка АВУ-4 поддерживает два режима испытаний — автоматический и ручной.

Установка АВУ-4 хранит в памяти КрУИ базу данных кабелей, содержащую все необходимые сведения о кабелях и секциях, подлежащих испытанию на установке. Базу данных кабелей и секций КрУИ получает с сервера. Во время проведения испытаний в автоматическом режиме, установка измеряет и контролирует параметры, сведения о которых есть в базе данных на испытываемые в данный момент кабели или секции. В случае выхода измеренного параметра за установленные пределы, установка останавливает ход испытаний, и выводит на ЖК-дисплей сведения о данном параметре и подключающем устройстве, к которому подключен кабель или секция, в которых имеет место отклонение от нормы. Оператор имеет возможность повторить данное измерение, или продолжить ход измерений в автоматическом режиме. В последнем случае, установка занесет в базу данных испытаний сведения об отклонении параметра от нормы. В ручном режиме, оператор имеет возможность измерить любой из параметров на выбранном им подключающем устройстве.

На установке АВУ-4 отсутствует возможность изменять заложенные в базу данных сведения о кабелях и секциях, а также вводить в базу данных сведения о новых кабелях. Вся информация по кабелям и секциям вносится в базу данных кабелей только на сервере, а затем отправляется в КрУИ установки.

Технические характеристики автоматической высоковольтной установки АВУ-4

Метрологические характеристики автоматической высоковольтной установки АВУ-4

На установке предусмотрено приведение результатов измерения сопротивления нагревательной жилы к температуре 20 °С, а сопротивление изоляции к температуре 20 °С и длине 1 м.
