B7-86/2 — мультиметр для жестких условий эксплуатации

Описание мультиметра для жестких условий эксплуатации B7-86/2:

Мультиметр для жестких условий эксплуатации B7-86/2 предназначен для измерения напряжения и силы постоянного и переменного токов, сопротивления постоянному току, частоты, электрической ёмкости, индуктивности, активной и реактивной мощности.

Применяется при настройке и ремонте электрорадиотехнических устройств в лабораторных и полевых условиях.

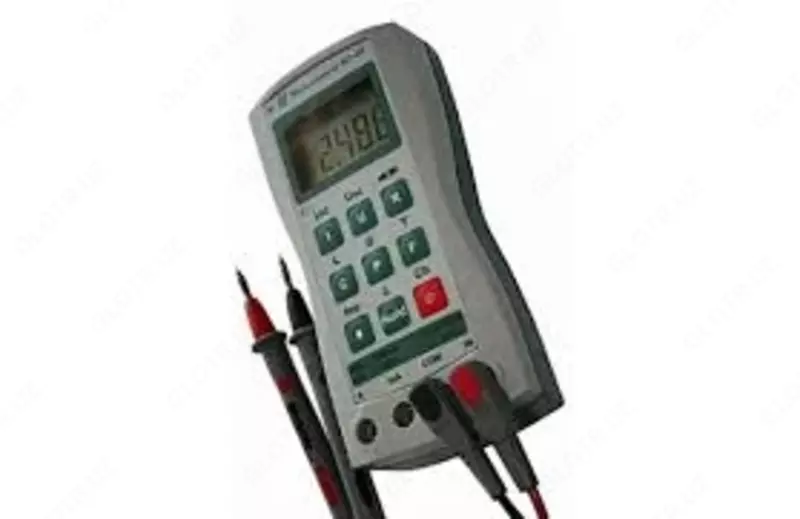

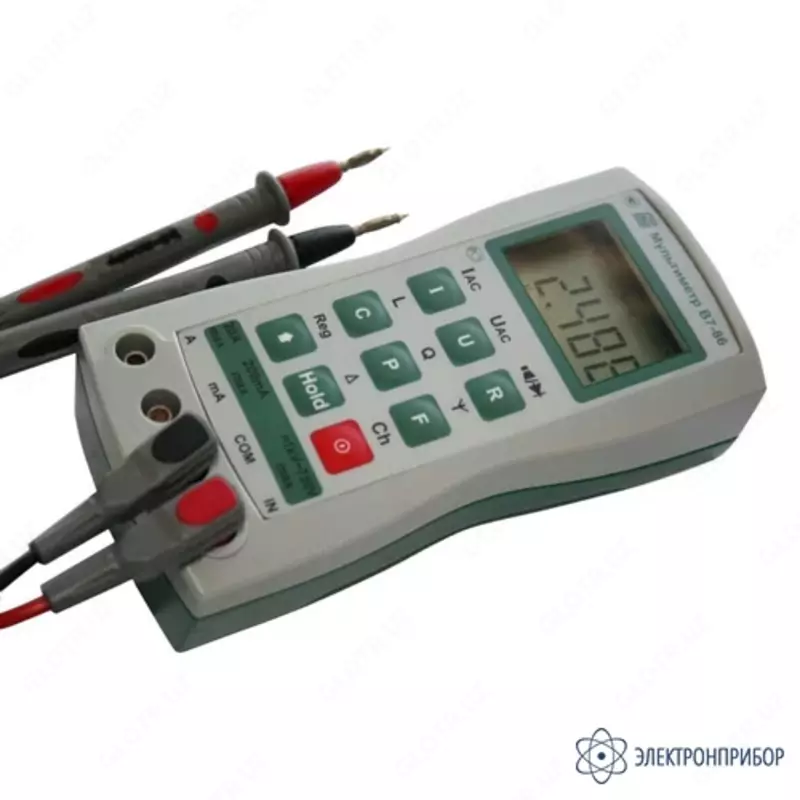

Эргономичный корпус, обладающий защитой класса IP-68, позволяет прибору работать в жестких условиях эксплуатации. Мультиметр остается работоспособным после погружения в воду на глубину 1 м и падения с высоты 0,75 м. На лицевой стороне корпуса расположен большой жидкокристаллический индикатор и пленочная клавиатура.

Новый мультиметр способен измерять напряжение и силу постоянного тока, среднеквадратичное значение напряжения и силы переменного тока ("True-RMS"), сопротивление постоянному току, частоту, электрическую емкость, а также индуктивность, активную и реактивную мощность.

В приборе реализован автоматический выбор пределов измерения, возможность удержания на дисплее минимального, текущего или максимального значения. Функция относительных измерений позволяет измерять разность величин в абсолютных единицах или вычислять отношение в процентах. Результаты измерений могут быть сохранены во внутренней энергонезависимой памяти. Питание прибора может осуществляться как от незаряжаемых, так и от аккумуляторных элементов.

Прибор в исполнении В7-86/2 дополнительно к аккумуляторной батарее и сетевому адаптеру может поставляться с беспроводным интерфейсом для связи с персональным компьютером. Дальность связи составляет 5 - 10 метров.

Технические характеристики мультиметра для жестких условий эксплуатации B7-86/2:

Диапазон измеряемых величин Пределы измерения Предел допускаемой основной погрешности, ±

Напряжение постоянного тока U

От 10-5  до 103 В 200 мВ 0,2 % от Uх+0,03 мВ

2 В, 20 В, 200 В 0,05 % от Uх+0,005 % от Uп

1000 В 0,3 % от Uх+0,5 В

Напряжение переменного тока U~ частотой от 20 Гц до 1 кГц

От 2×10-2  до 750 В 200 мВ 0,5 % от Uх+0,5 мВ

2 В 0,3 % от Uх+2 мВ

20В 0,3 % от Uх+0,05% от Uп

200 В 0,4 % от Uх+0,1 В

750 В 0,5 % от Uх+1 В

Напряжение переменного тока U~ частотой от 1 до 10 кГц

От 2× 10-2  до 750 В 200 мВ 1,0 % от Uх+1 мВ

2 В 0,6 % от Uх+5 мВ

20 В 0,6 % от Uх+20 мВ

200 В 1,8 % от Uх+0,2В

750 В 1,0 % от Uх+1 В

Напряжение переменного тока U~ частотой от 10 до 20 кГц

От 2× 10-2  до 750 В 200 мВ 1,0 % от Uх+1 мВ

2 В 0,6 % от Uх+5 мВ

20 В 0,6 % от Uх+20 мВ

200 В 1,8 % от Uх+0,2В

750 В Не нормируется

Напряжение переменного тока U~ частотой от 20 до 100 кГц

От 2× 10-2  до 750 В 200 мВ 2,0 % от Uх+2 мВ

2 В, 20 В 1,5 % от Uх+1,0 % от Uп

200 В 2,5 % от Uх+0,2 В

750 В Не нормируется

Сопротивление постоянному току R

От 10-5 до 2×103 кОм 200 Ом 0,35 % от Rх+0,1 Ом

2 кОм 0,2 % от Rх+0,1 Ом

20 кОм, 200 кОм 0,1 % от Rх+0,025 % от Rп

2 МОм 0,3 % от Rх+1 кОм

Сила постоянного тока I–

От 10-5  до 2×104 мА 200 мкА 1,0 % от Iх+1 мкА

2 мA 0,3 % от Iх+3 мкА

20 мA, 200 мA 0,1 %  от Iх +0,05%  от Iп

2000 мА 0,1 %  от Iх +1 мА

20 А 0,4 % от Iх+0,02

Сила переменного тока I~ частотой от 20 Гц до 1кГц

От 2х10-1 до 2×104 мА 2 мА 0,5 % от Iх+1 мкА

20 мА 0,5 % от Iх+5 мкА

200 мА 0,3 % от Iх+0,1 мА

2000 мА 0,3 % от Iх+1 мА

20 А 1 % от Iх+0,2 А

Полная мощность S переменного тока частотой от 40 до 100 Гц

От 10-4 до 2×102 кВ·А 2 кВ·А Не нормируется

20 кВ·А

Реактивная мощность Q переменного тока частотой от 40 до 100 Гц

От 10-4 до 2×102 квар 2 квар Не нормируется

20 квар

Активная мощность тока P

От 10-4 до 2×102 кВт 2 кВт Не нормируется

20 кВт

cosф переменного тока частотой от 40 до 100 Гц

От 0 до 1 1 Не нормируется

Частота переменного тока, F, напряжением от 0,5 до 5 В

От 1 до 2×106 Гц 20 Гц,200 Гц,2кГц, 20 кГц,200 кГц,2 МГц 0,05 %

Ёмкость, C

Индуктивность, L 200 пФ, 2000 пФ, 20000 пФ,0,2 мкФ,

2 мкФ, 20 мкФ,

200 мкФ,

2000 мкФ

2 % от Cх +1,5% от Cп

Не нормируется

Индуктивность, L

От 10-2 до 2×104 мкГн 2 мГн,20 мГн, 200 мГн 3 % от Lх+1,0% от Lп

Тест p-n перехода

От 0 до 1 В 1%

Общие характеристики

Температура окружающего воздуха от -10°С до +50°С

Относительная влажность 100% при температуре +35°С

Источник питания 2 элемента типоразмера АА (аккум.)

Габаритные размеры, мм 78х160х36,5

Масса прибора, кг не более 0,65

№ Наименование Количество

1 Мультиметр для жестких условий эксплуатации B7-86/2 1

2 Кабель (Чёрный) 1

3 Кабель (Красный) 1

4 Вставка плавкая ВП2Б-1В 3,15 А 250 В 1

5 Щуп игольчатый 2

6 Футляр 1

7 Аккумулятор типоразмера АА 1,2 В 2

8 Источник питания (для зарядки АКБ) 1

9 USB приемо-передатчик (интерфейс IEEE 802.15.4) 1

10 Носитель данных CD (программа v7-86.exe) 1

11 Руководство по эксплуатации 1

12 Формуляр 1

Комплект поставки B7-86/2

№ Наименование Количество

1 Мультиметр для жестких условий эксплуатации B7-86/2 1

2 Кабель (Чёрный) 1

3 Кабель (Красный) 1

4 Вставка плавкая ВП2Б-1В 3,15 А 250 В 1

5 Щуп игольчатый 2

6 Футляр 1

7 Аккумулятор типоразмера АА 1,2 В 2

8 Источник питания (для зарядки АКБ) 1

9 USB приемо-передатчик (интерфейс IEEE 802.15.4) 1

10 Носитель данных CD (программа v7-86.exe) 1

11 Руководство по эксплуатации 1

12 Формуляр 1
