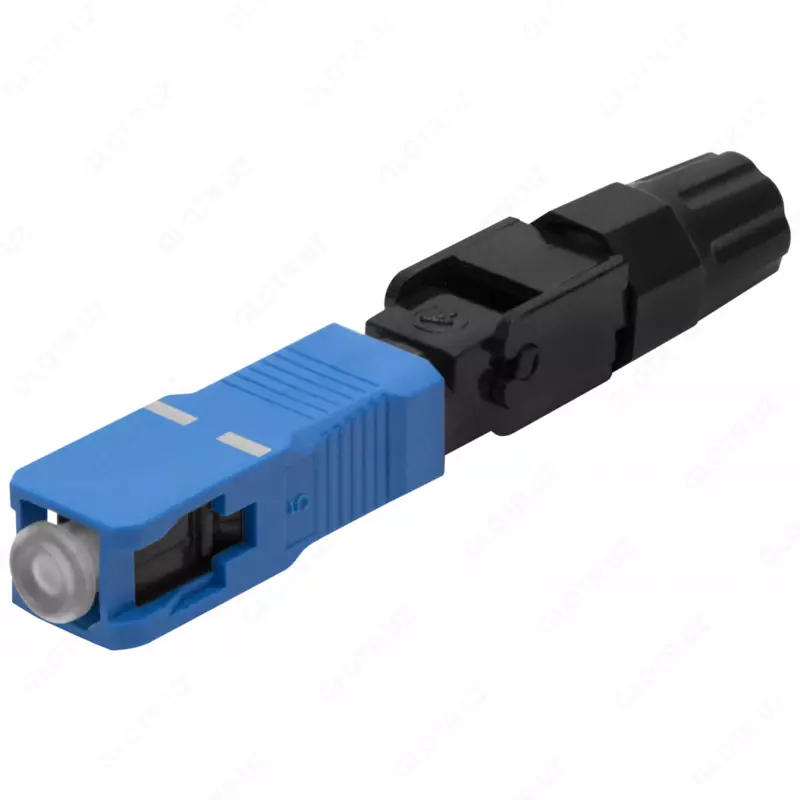

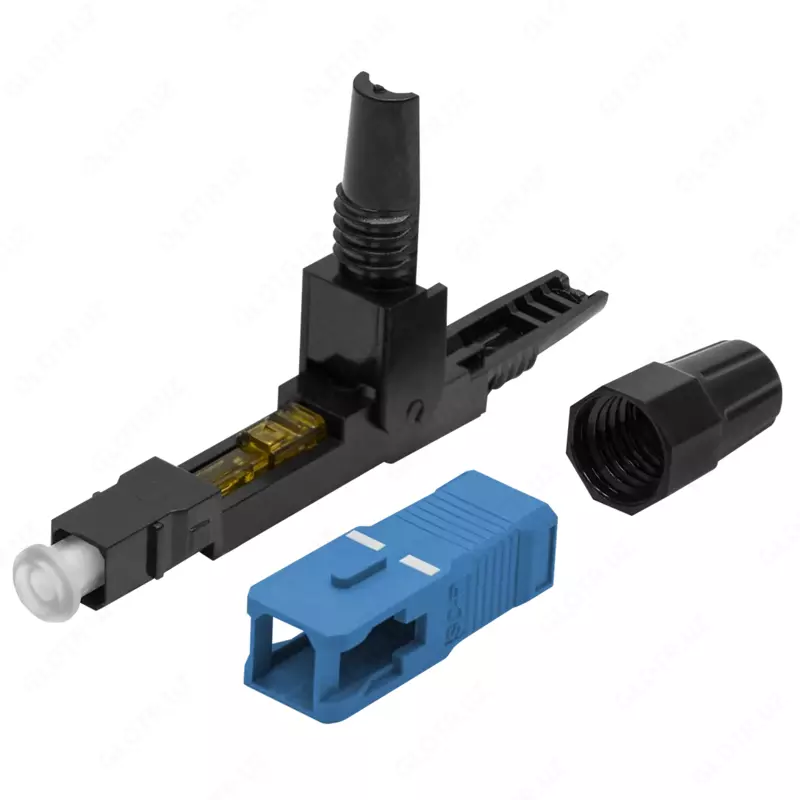

Быстрый коннектор типа SC для FTTH кабелей

Быстрый коннектор типа SC для FTTH кабелей

Быстрый коннектор SNR-FTTH-FC-SC​ используется для оконцовки оптического кабеля и оперативного подключения кроссов, ремонта шнуров, различных узлов коммутаций в сетях FTTH. Полученное затухание не превышает 0.3 дБ. Монтаж осуществляется с подготовленным волокном (зачистка и скол).  Кроме сетей FTTH эти коннекторы могут быть использованы в любых оптических сетях где требуется подключение коннектора с типом полировки UPC.

Для работы с быстрым коннектором SC необходим минимальный набор инструментов и компонентов:

• стриппер для оптического кабеля;
• скалыватель;
• изопропиловый спирт и безворсовые салфетки.

Данный коннектор отлично подойдет для работы с любым FTTH кабелем из линейки Alpha Mile.

Параметры

Значение

Область применения

оптический кабель 3.1 x 2.0 мм

Тип волокна

SM

Тип и полировка оптического разъема

SC/UPC

Диаметр оптического волокна, мкм

125

Диаметр буфера, мкм

900

Общая длина коннектора, мм

58

Время оконцовки, с

15 (без учета времени на скол волокна)

Вносимые потери, дБ

≤ 0.3

Возвратные потери, дБ

≤ -40

Устойчивость к разрыву зачищенного волокна, Н

> 5

Устойчивость к разрыву защитного буфера, Н

> 10

Устойчивость к разрыву, Н

> 50

Температура эксплуатации, t ℃

-40～+60

Температура хранения и транспортировки, t ℃

-60～+70

Изменение параметров при натяжении (20 Н)

△ IL ≤ 0.2dB △ RL ≤ 5dB

Изменение параметров при многократном оконечивании волокна (500 раз)

△ IL ≤ 0.2dB △ RL ≤ 5dB
