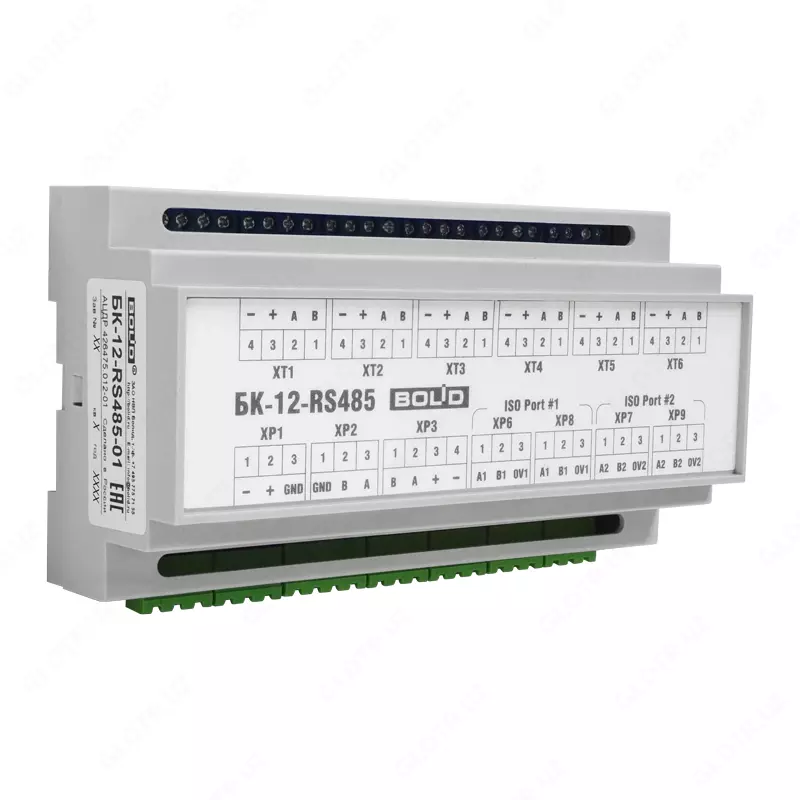

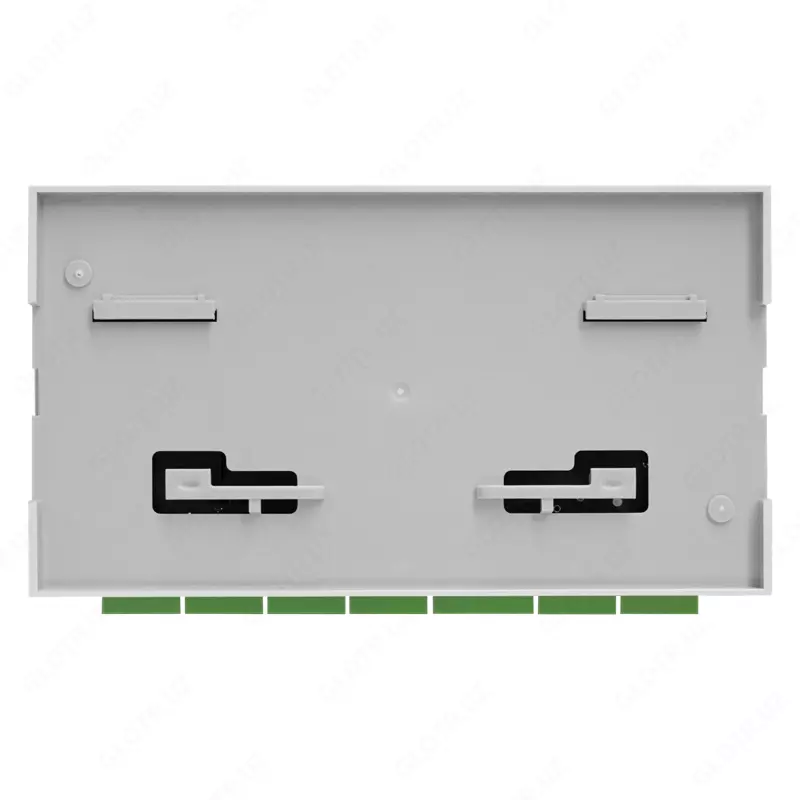

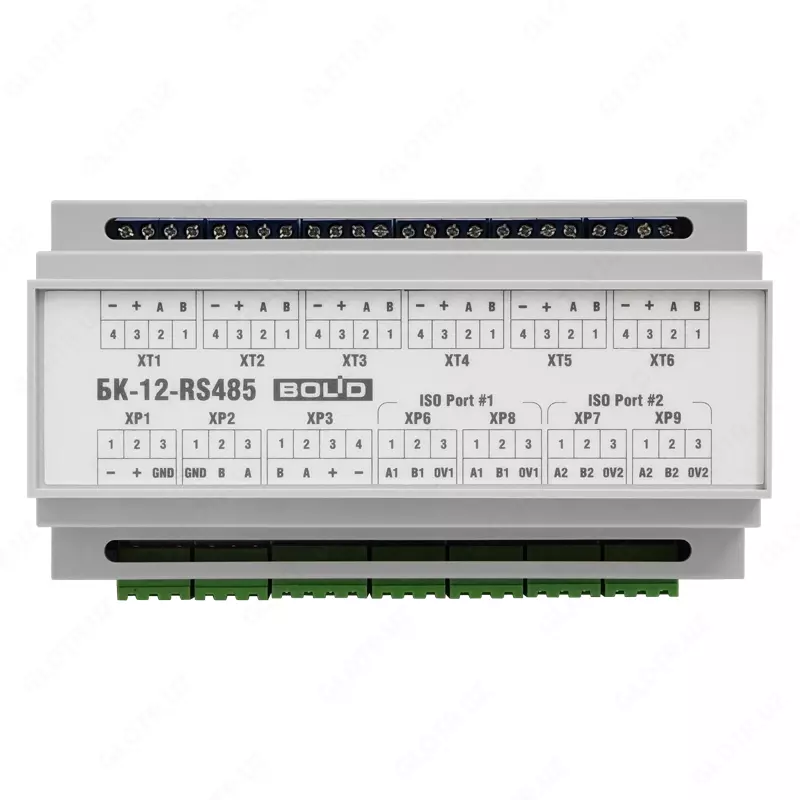

БК-12-RS485-01 - Блок коммутации

                                                                                                 БК-12-RS485-01  - Блок коммутации

Блок коммутации БК-12-RS485-01 предназначен для установки в монтажные устройства (шкафы, боксы и т.п.) с целью организации резервированной линии связи RS-485 между компонентами блочно-модульных приборов приемно-контрольных пожарных (ППКП) и приборами пожарными управления (ППУ), (или приборами приемно-контрольными управления пожарными (ППКУП)) с учетом требований СП484.1311500.2020. БК имеет две изолированные линии интерфейса RS-485 для подключения к другим компонентам ППКП и ППУ (или ППКУП), расположенным за пределами данного монтажного устройства (шкафа, бокса и т.п.) и одну линию RS-485 для подключения компонентов ППКП в том же монтажном устройстве. Обрыв или короткое замыкание одной из внешних линий интерфейса не влияет на работоспособность другой линии.

-БК рассчитан на совместное использования с ППКУП «Сириус» и пультом контроля и управления охранно-пожарного «С2000М» и их исполнениями.

-БК осуществляет распределение питания 12 В от внешнего источника питания на установленные в шкафах приборы с индивидуальной защитой по току каждого выход

-БК обеспечивает защиту от КЗ и перегрузок на выходах с восстановлением выходного напряжения после устранения причин КЗ или перегрузки.

-БК должен эксплуатироваться в монтажных устройствах (шкафах, боксах и т.п.), которые обеспечивают защиту от воздействия атмосферных осадков и механических повреждений. Степень защиты оболочки по ГОСТ 14254-2015 монтажного устройства (шкаф, бокс и т.п.), должна быть не менее IP30.

-Конструкция БК не предусматривает его использование во взрывопожароопасных помещениях без установки в монтажное устройство, обеспечивающее необходимый уровень взрывозащиты.

- БК рассчитан на непрерывный круглосуточный режим работы с заданными выходными параметрами.

-БК является восстанавливаемым, периодически обслуживаемым изделием

Технические характеристики:

Входное напряжение питания  - 10…14 В *

Собственный ток потребления - не более 150 мА

 Количество выходов для подключения питания приборов - 7

 Максимальный ток по одному выходу: 0,65 А

 Количество выходов для подключения внутреннего интерфейса RS-485 для приборов  - 7

 Длина линии интерфейса RS-485 до каждого из приборов внутри монтажного устройства -  не более 10 м

 Количество изолированных интерфейсов RS-485, для подключения внешних устройств по линии интерфейса RS-485 -  2

Длина линий изолированных интерфейсов RS-485 при скорости работы 9600 Бит/с  - не более 3000 м

 Устойчивость к механическим воздействиям по ОСТ 25 1099-83  - категория размещения 3

Вибрационные нагрузки:

• диапазон частот - 1-35 Гц
• - максимальное ускорение - 0,5 g

 Климатическое исполнение по ОСТ 25 1099-83 - О3

 Диапазон рабочих температур от минус -  30 °С до +50 °С

 Масса БК  -  0,2 кг

 Габаритные размеры БК -  156х86х58 мм

 Время непрерывной работы БК  -  круглосуточно

 Средняя наработка БК на отказ  - 80000 ч

 Вероятность безотказной работы за 1000 ч. -  0,98

 Средний срок службы БК -  10 лет

* – Питание БК должно осуществляться от источников питания постоянного тока имеющих, как минимум, два ввода питания (основной и резервный).
