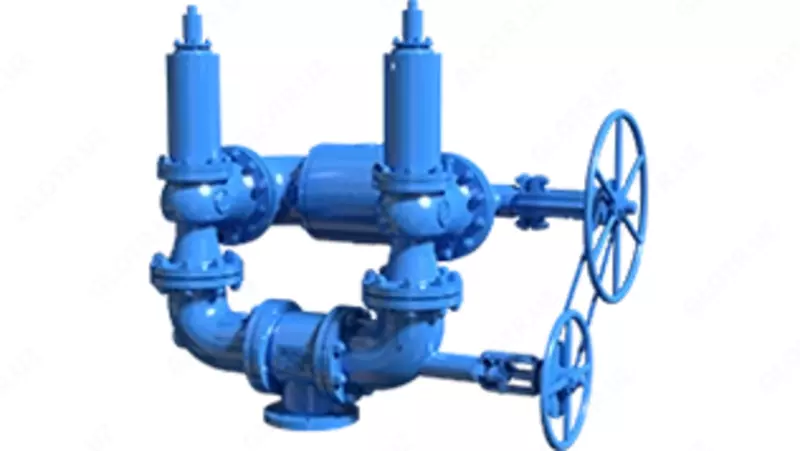

Блок предохранительных клапанов 17с90нж Д100 Ру150,0МПа (в составе Переключающими устройствами 23с19нж Ду150 Ру16,0МПа, ПУ 23с1

Описание:

Блок предохранительных клапанов (БПК) – комплекс арматуры, состоящий из предохранительных клапанов 1 и переключающих устройств 2 и 3 (при необходимости между переключающими устройствами и предохранительными клапанами может быть установлен переходник 4), обеспечивающих постоянное соединение защищаемого от недопустимого повышения давления оборудования только с одним из предохранительных клапанов. С целью синхронного управления переключающие устройства соединены между собой цепной передачей. При вращении маховика одного из переключающих устройств происходит одновременное перемещение запорного органа обоих переключающих устройств, отключение одного предохранительного клапана (например, для технического обслуживания) и подключение другого. Каждый маховик при закрытии должен подтягиваться индивидуально.

По требованию заказчика блок предохранительных клапанов может состоять из одного устройства переключающего и двух предохранительных клапанов – «полублок». Предохранительные клапаны в составе блока имеют равную пропускную способность. При замене одного клапана на другой пропускная способность вновь устанавливаемого должна соответствовать пропускной способности заменяемого клапана.

Блоки предохранительных клапанов с переключающими устройствами предназначены для эксплуатации в условиях умеренного, холодного и тропического климатов по ГОСТ 15150-69. Класс герметичности БПК назначается по классу герметичности клапана предохранительного (КПП или ПИК). Исполнение уплотнительных поверхностей блока предохранительных клапанов с устройствами, переключающими выполняется согласно ГОСТ 12815-80, ряд 2. По заказу потребителя присоединение блоков может быть выполнено по ГОСТ Р 54432-2011, ГОСТ 2822-78, ГОСТ 6527-68, по чертежам заказчика, а также по зарубежным стандартам (ANSI/ASME, DIN, EN и др.).
