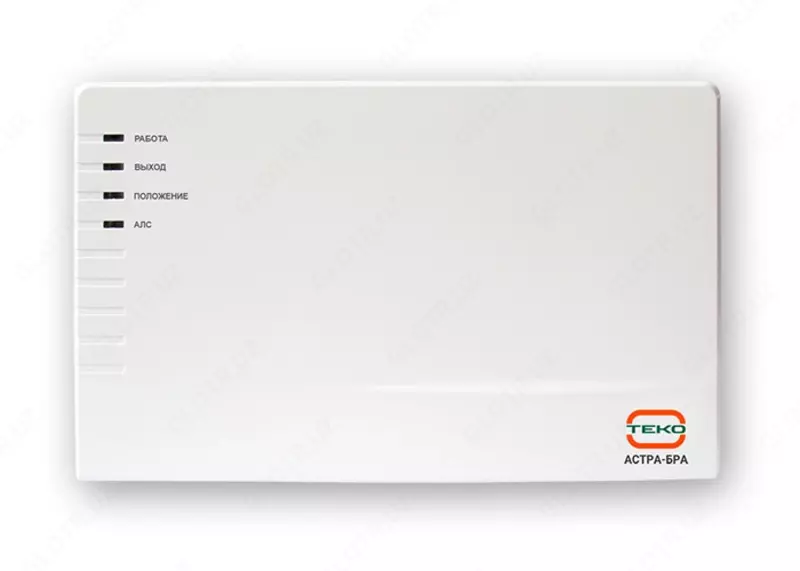

Блок реле проводной адресный Астра-БРА

Блок реле проводной адресный Астра-БРА

Астра-БРА - проводной блок реле, работающий с ППКОП Астра-812 Pro/ Астра-8945 Proс в составе ОПС Астра-А. Подключается через РПА Астра-А. Служит для контроля и управления исполнительными приборами, клапанами противопожарной вентиляции (огнезадерживающими, противодымными) и клапанами автоматической системы водяного пожаротушения. Блок реле оснащен индикаторами состояния, поддерживает функцию тестирования клапана, контролирует целостность линий нагрузки, может работать в 2-х режимах: "Клапан" - управляет клапанами, "Блок реле" - предоставляет релейный выход с возможностью контролировать цепи нагрузки.

Технические характеристики:

• Напряжение питания:
  • силовой части: 187 - 242 В
  • сигнальной части (от АЛС): 6,0 - 27,6 В (исполнительная и адресная части гальванически развязаны)
• Порог начала индикации о неисправности питания:
  • исполнительной части от источника 12 (24) В: 10,2 (-0,2) В
  • адресной части (от АЛС): 8,5 (-0,1) В (исполнительная и адресная части гальванически развязаны)
• Максимальный ток потребления:
  • от 220 В: 20 мА
  • от АЛС: 0,5 мА
• Мощность потребления от сети 220 В: 5 Вт (безучета клапана)
• Длина кабеля интерфейса АЛС от БПА к РПА, не более: 1000 м
• Характеристики реле (в режиме "Блок реле") (клеммы РАБ и Nкл):
  • максимальное коммутируемое напряжение:         250 В
  • максимальный коммутируемый ток при напряжении 250 В: 1 А
  • минимальный коммутируемый ток (для реле в режиме с контролем целостности цепи нагрузки): 0,6 А

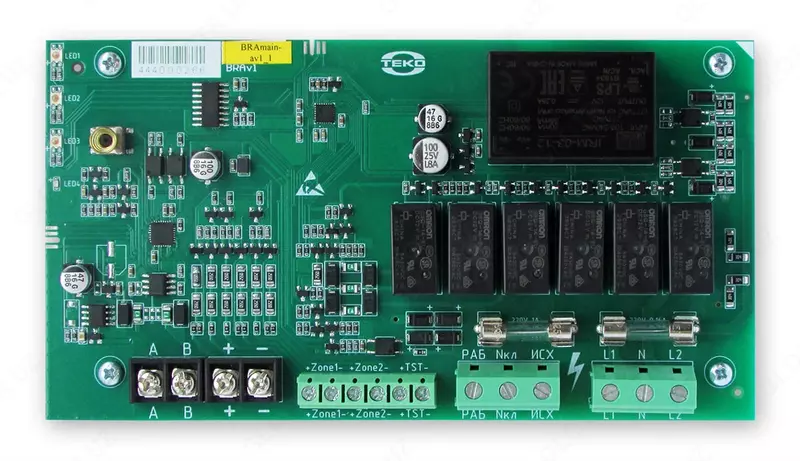

• Параметры ШС (+Zone1- , +Zone2-, +TST-):
  • напряжение в дежурном режиме: 8,5 - 14 В
  • действующее значение напряжения пульсаций на клеммах ШС, не более: 50 мВ
  • ток короткого замыкания ШС, не более: 20 мА
  • время интегрирования ШС: 300±30 мс
  • сопротивление проводов ШС (без учета выносного элемента): не более         150 Ом
  • сопротивление утечки между проводами ШС или каждым проводом и «Землей»: не менее 50 кОм
• Время технической готовности, не более: 10 с
• Габаритные размеры: 216×135×39 мм
• Температура эксплуатации: от -30 до +55°С
• Относительная влажность воздуха без конденсации влаги: до 93% при +40°С
• Степень защиты оболочкой: IP30
