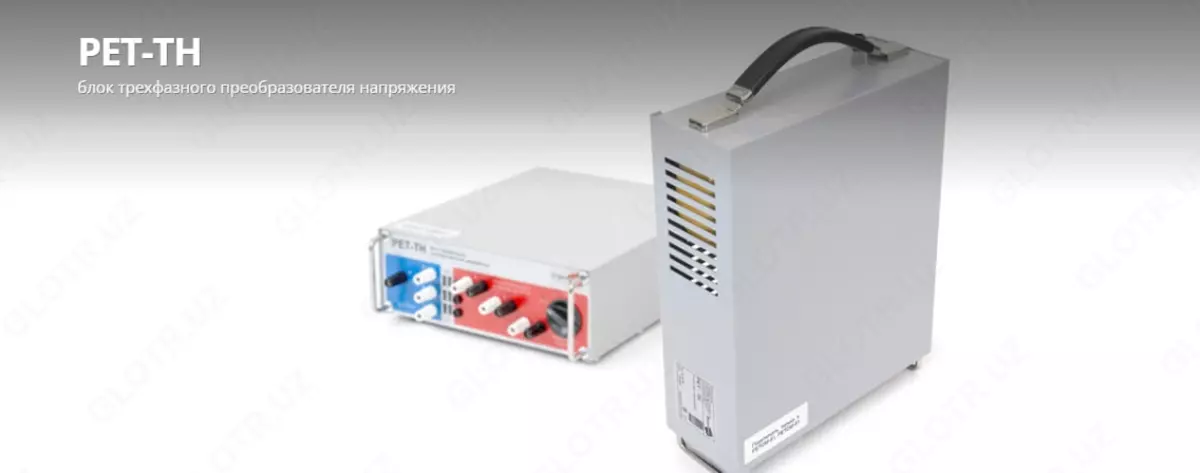

Блок трёхфазного преобразователя напряжения РЕТ-ТН, до 700 В

Блок трёхфазного преобразователя напряжения РЕТ-ТН предназначен для масштабирования трёхфазной системы напряжений комплексов РЕТОМ-71/61/51 с высокой точностью. Блок поддерживает коэффициенты трансформации 1/√3, 1, √3, 5 и обеспечивает максимальное выходное напряжение каждой фазы до 700 В.

РЕТ-ТН формирует три гальванически разделённые фазы на выходе, что позволяет использовать его для проверки работоспособности счётчиков электроэнергии до 380 В, проверки реле переменного напряжения класса 380 В, а также для тестирования устройств блокировки при неисправностях цепей переменного напряжения с формированием напряжения «разомкнутого треугольника».

Трансформатор внутри блока выполнен на основе магнитопровода из электротехнической стали, что обеспечивает стабильность и точность работы. Устройство предназначено для эксплуатации в диапазоне температур от -20 до +50 °C, относительная влажность воздуха не более 80 %, высота над уровнем моря до 2000 м. Температура транспортирования составляет от -50 до +50 °C, хранения — от 5 до 50 °C. Блок соответствует классу защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 — I.

Преимущества
Высокая точность масштабирования трёхфазной системы
Гальваническая развязка выходных фаз
Широкий диапазон применения для проверки счётчиков, реле и блокировок
Надёжный трансформатор на основе электротехнической стали
Устойчивость к перепадам температуры и влажности

Технические характеристики

5 часто задаваемых вопросов
Для чего используется блок РЕТ-ТН? Для масштабирования трёхфазной системы напряжений и проверки электрооборудования
Какие коэффициенты трансформации поддерживает? 1/√3, 1, √3, 5
Какое максимальное выходное напряжение каждой фазы? 700 В
Можно ли использовать для проверки счётчиков и реле? Да, до 380 В
Какой класс защиты от поражения током? Класс I
