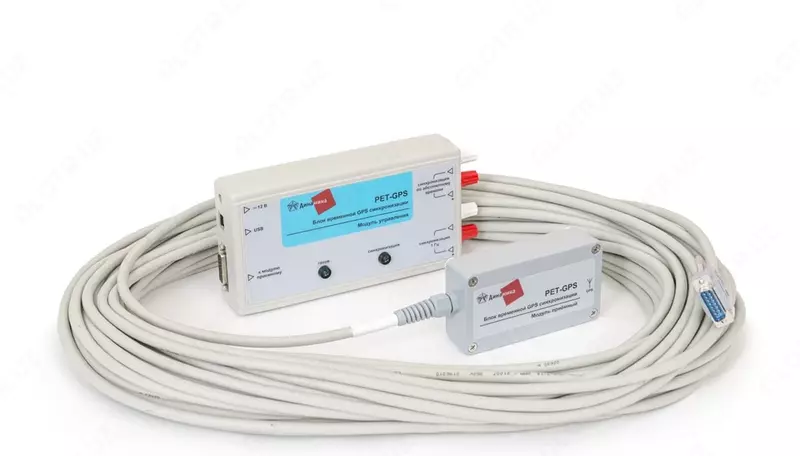

Блок временной GPS-синхронизации РЕТ-GPS

Блок временной GPS-синхронизации РЕТ-GPS, до 1 мс

В наличии Код: P-1128548

Цена по запросу

Показать телефон Позвонить Написать Написать

Характеристики

Блок временной GPS-синхронизации РЕТ-GPS

Высокая точность синхронизации часов двух блоков до 1 мс

Показать все

Описание

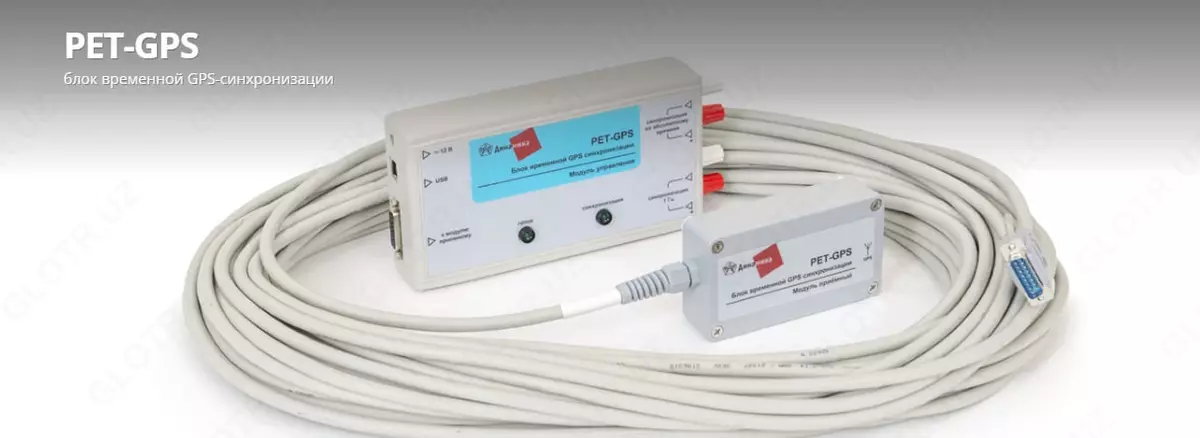

Блок РЕТ-GPS предназначен для дистанционной синхронизации выдаваемых сигналов двух и более комплексов РЕТОМ-71/61/51 посредством GPS-связи. Применение блока обеспечивает абсолютно синхронное и синфазное формирование токов и напряжений приборами РЕТОМ-71/61/51, что особенно важно при проверке дифференциально-фазных защит линий. GPS-синхронизация позволяет быстро и точно проверять орган сравнения фаз, угол блокировки, а также снимать фазную характеристику. Блок включает активную GPS-антенну с магнитным основанием и кабелем длиной 5 м, модуль приемный с системой GPS на базе TIM-LL фирмы U-Blox, а также модуль управления с двумя каналами синхронизации, выдающими сигналы 1 Гц и синхронизацию по абсолютному времени. Управление блоком осуществляется через порт USB.

Преимущества
Высокая точность синхронизации часов двух блоков до 1 мс
Быстрая проверка дифференциально-фазных защит линий
Удобство управления через порт USB
Компактные размеры модулей и простота установки
Надежное питание с защитой настроек от встроенного элемента CR2032

Технические характеристики

Наименование параметра	Значение
Антенна	Активная GPS-антенна
Напряжение питания антенны, В	3,3 ± 0,6
Потребляемый ток антенны, мА	≤20
Тип крепления антенны	Магнитное основание
Длина кабеля антенны, м	5
Тип разъема антенны	SMA M
Приемный модуль	GPS TIM-LL (U-Blox)
Длина межмодульного кабеля, м	30 ± 1
Напряжение питания хранения настроек, В	3,3 ± 0,6
Напряжение питания модуля, В	12 ± 0,6
Потребляемый ток модуля, мА	≤100
Количество каналов синхронизации	2
Назначение канала 1	Синхронизация 1 Гц
Назначение канала 2	Синхронизация по абсолютному времени
Тип канала	Открытый коллектор с ограничением по току
Длительность импульса 1 Гц, мс	200
Длительность импульса абсолютного времени, мс	200
Задержка срабатывания, мкс	≤0,5
Точность синхронизации двух блоков, мс	≤1
Ограничение тока, мА	20–40
Максимальное напряжение, В	40
Напряжение питания блока, В	12 ± 0,6
Потребляемый ток блока, мА	≤700
Испытательное напряжение изоляции, В	500
Сопротивление изоляции, МОм	≥20
Габаритные размеры модуля управления, мм	215 × 102 × 50
Габаритные размеры модуля приемного, мм	125 × 70 × 35
