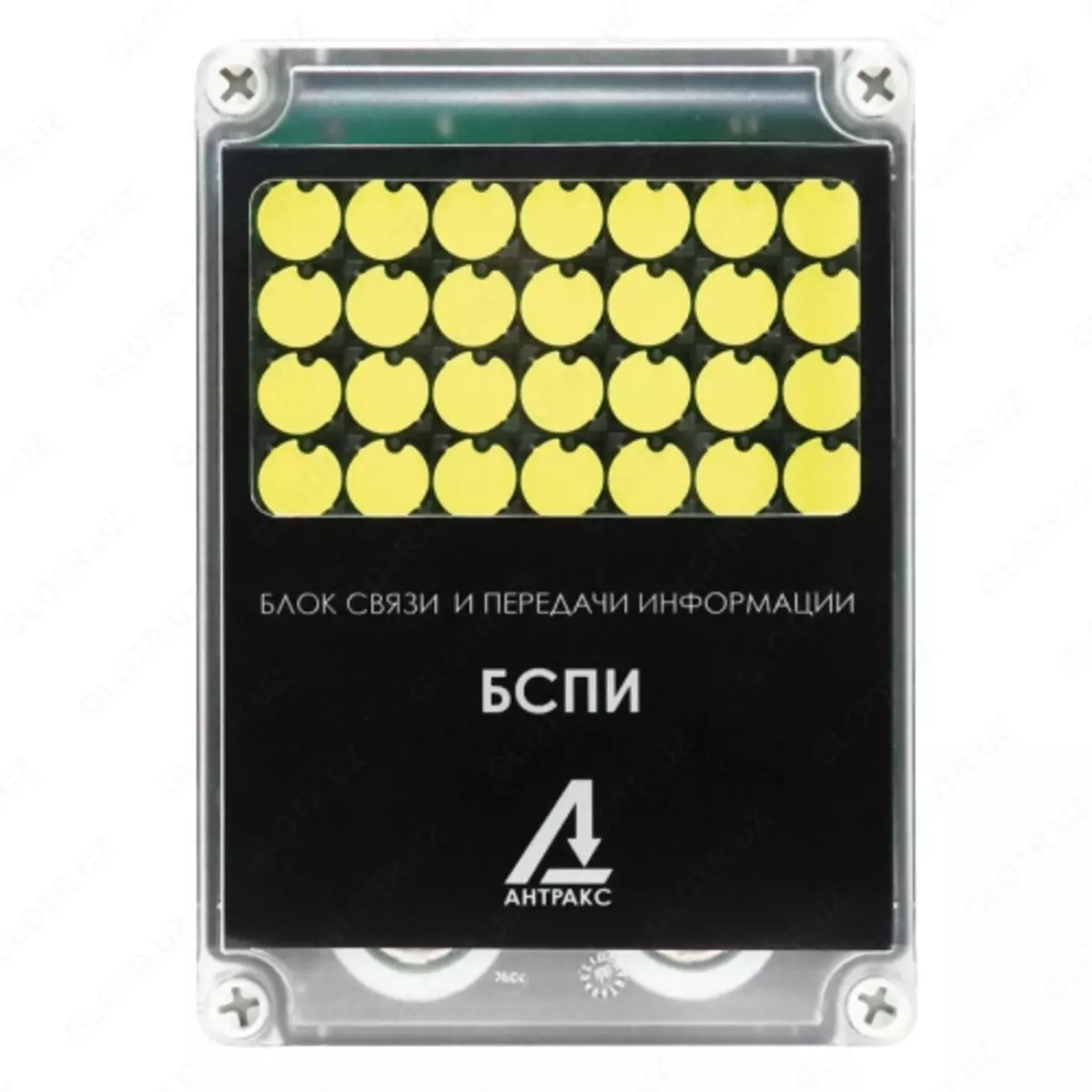

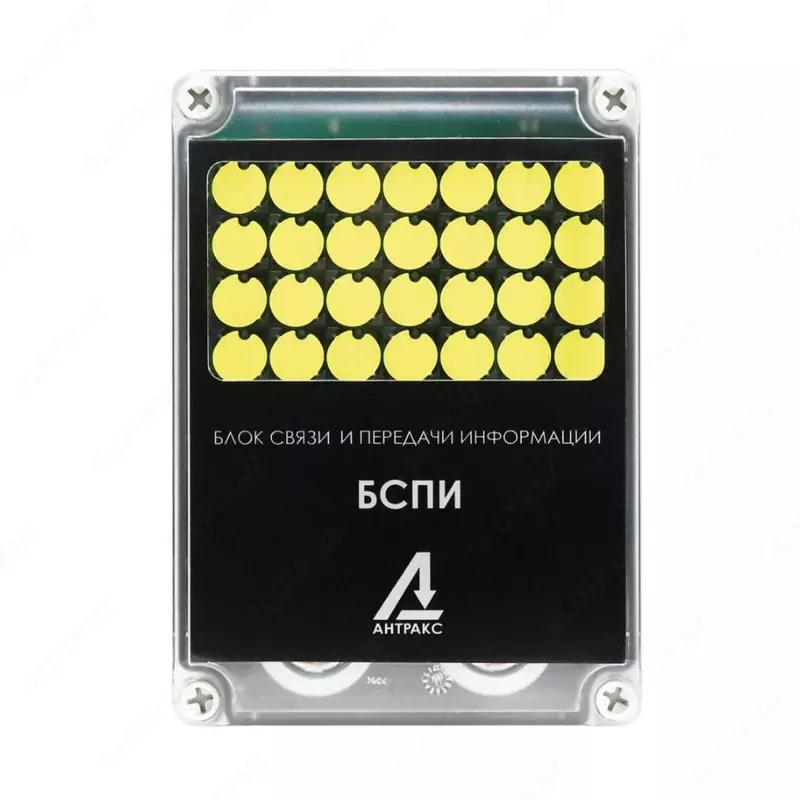

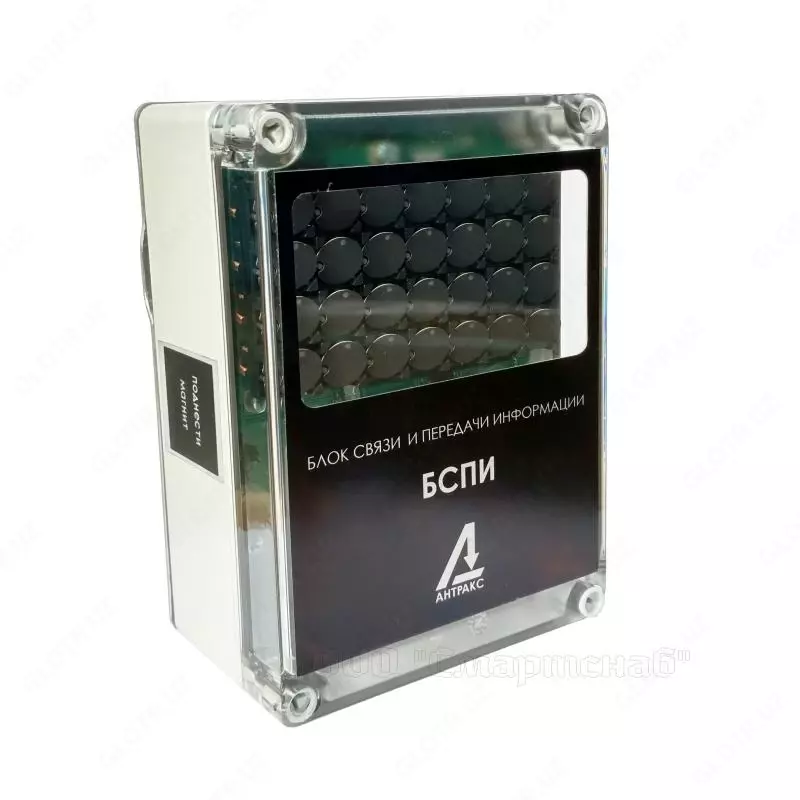

БСПИ-3Л-МР-Н — блок передачи информации

Описание блока передачи информации БСПИ-3Л-МР-Н:

БСПИ-3Л-МР-Н - позволяет расширить возможности предиктивной аналитики, передавая в систему мониторинга и управления КОМОРСАН информацию о наклоне опоры при достижении угла отклонения выше порогового значения, о наступлении длительных вибраций и других начинающихся процессах повреждения опор со значением выше порогового значения.

Встроенный в БСПИ-3Л-МР-Н датчик угла наклона опоры обеспечивает:

Фиксацию углов отклонения опоры вертикали в двух взаимно-перпендикулярных осях;

Измерение угла отклонения по каждой оси в пределах от 0 (опора стоит вертикально) до 90 градусов (опора лежит горизонтально на земле);

Точность измерения угла опоры составляет ±0,5 градуса.

Основные преимущества новой модификации БСПИ-3Л-МР-Н:

Максимально простая установка на опору воздушной линии (не требуется отключения линии, легко устанавливается одним человеком);

Определение наклона опоры, передача информации о переходе отклонений в опасный уровень;

Автономное питание (не требуется подключение к трансформаторам тока);

Малый вес и максимальная компактность устройства;

Датчик воровства, обеспечивающий подачу тревожных сигналов в диспетчерский центр в случае попытки демонтировать прибор (по желанию заказчика);

Лёгкая интеграция с системой КОМОРСАН;

Нет необходимости использовать статический IP адрес;

Продуманная реализация связи позволяет минимизировать трафик по GSM-сети.

Технические характеристики блока передачи информации БСПИ-3Л-МР-Н:

Параметр Значение

Место установки На опору ВЛ

Встроенный датчик угла наклона опоры +

Количество плоскостей, в которых измеряется угол наклона опоры 2

Точность измерения угла ±0,5 градуса

Периодичность измерений 1 раз в 24 часа

Угол отклонения по каждой оси от 0 (опора стоит вертикально) до 90 градусов (опора лежит горизонтально на земле)

Технология организации связи GSM/ GPRS/ 3G

Количество подключаемых комплектов до 6

Протоколы связи Проприетарный

Конфигурация Web-клиент, ПО ППИ-3

Индикация Флаг, тип индикации зависит от типа зафиксированной аварии

Самодиагностика Да

Интеграция в КОМОРСАН Полная

Интеграция в SCADA Через сервер КОМОРСАН

Расстояния для коммуникации - Датчик до 200 м, - Переносной пульт до 100 м

Радиочастота 2,4 ГГц стандартный сертифицированный протокол BLE

Питание Батарея

Батарея 10 лет*

Температурный диапазон – 40 С до + 70 С

Класс защиты IP 65 по ГОСТ 14254-96

* при условии выхода БСПИ на связь 2 раза в день

№ Наименование Количество

1 Блок передачи информации БСПИ-3Л-МР-Н 1

Комплект поставки БСПИ-3Л-МР-Н

№ Наименование Количество

1 Блок передачи информации БСПИ-3Л-МР-Н 1
