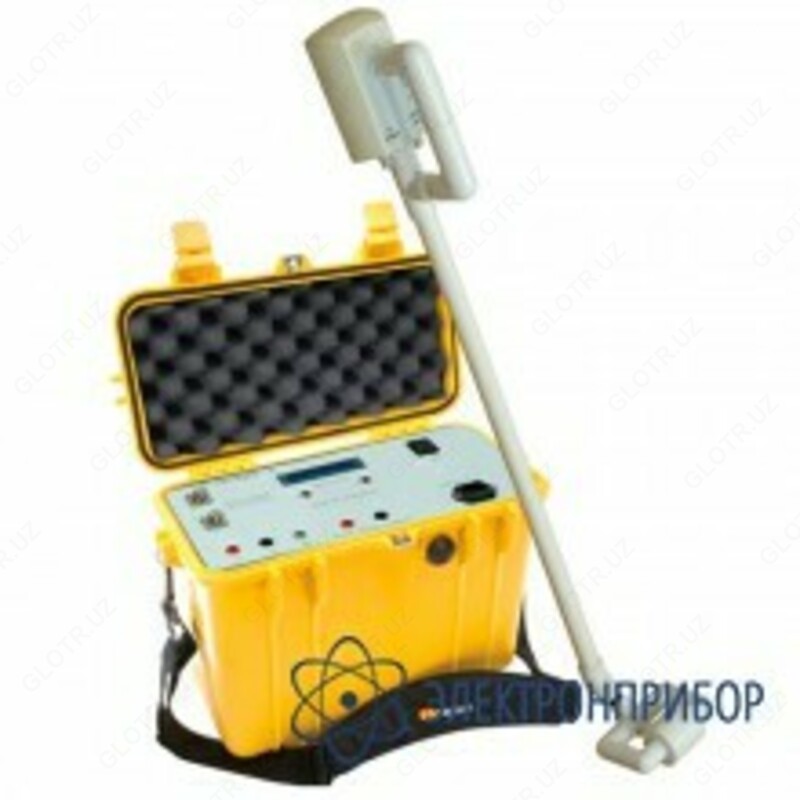

BURNMAKER-2 — компактная прожиговая установка для определения мест повреждения электрического нагревательного кабеля в системах теплого пола

Описание компактной прожиговой установки для определения мест повреждения электрического нагревательного кабеля в системах теплого пола BURNMAKER-2:

Установка BURNMAKER-2 – это универсальный комплект для определения места повреждения электрического нагревательного кабеля в системах теплого пола. Комплект BURNMAKER-2 состоит из «комбинированного» блока и приемника дефектоискателя.

В состав «комбинированного» блока входит:

• измеритель сопротивления изоляции;
• формирователь проводящего канала («прожиг»);
• генератор для трассировки кабеля.

Комплект BURNMAKER-2 позволяет находить все виды неисправностей: обрыв кабеля, короткое замыкание жил кабеля и понижение сопротивления изоляции жилы кабеля относительно экрана. Работает с нагревающими кабелями любого диаметра.

Особенности компактной прожиговой установки для определения мест повреждения электрического нагревательного кабеля в системах теплого пола BURNMAKER-2:

• Определение характера неисправности (обрыв кабеля, короткое замыкание и понижение изоляции) путем одновременного измерения трех сопротивлений: ЖИЛА1‑ЖИЛА2, ЖИЛА1‑ЭКРАН, ЖИЛА2-ЭКРАН;
• Формирование устойчивого проводящего канала в месте неисправности с помощью высокого напряжения (до 5600 В);
• Три алгоритма формирования проводящего канала высоким напряжением для различных типов нагревательного кабеля;
• Формирование сигнала частотой 2 кГц для трассировки кабеля приемником дефектоискателем;
• Четыре уровня выходного сигнала генератора в режиме трассировки кабеля;
• Функция отстройки от внешних помех в режиме трассировки кабеля;
• Вращение головки приемника в 3 плоскостях.
