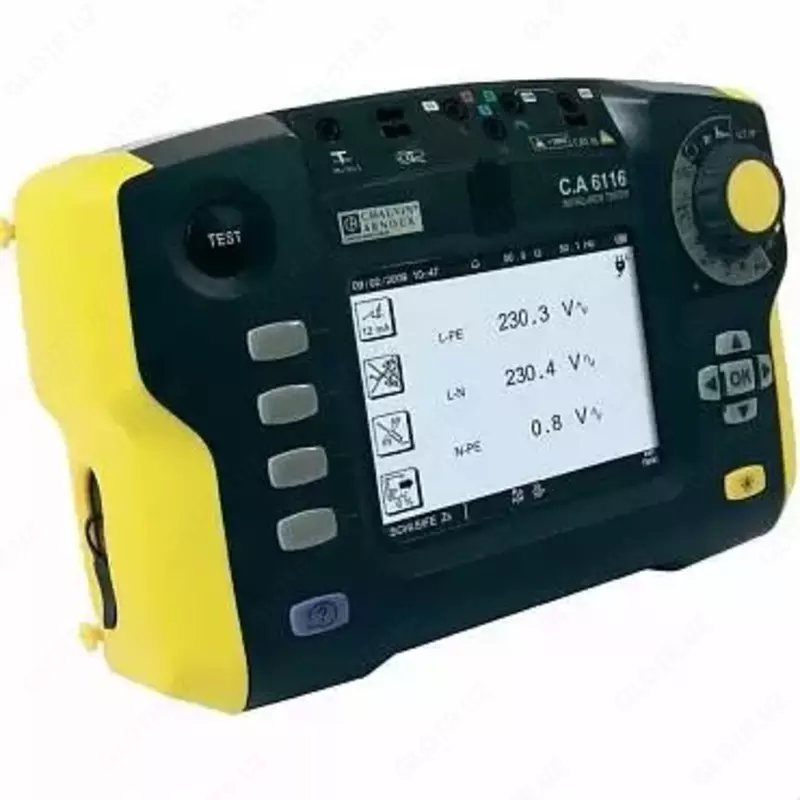

C.A 6116 - прибор для комплексной проверки электрических установок

Характеристики C.A 6116

Измерение сопротивления изоляции
Тестовое напряжение	100, 250, 500, 1000 В DC
Диапазоны	0,05 … 300 / 600 МОм
Разрешающая способность	1 кОм … 1 МОм
Погрешность	± 6 % результата + 1 ед. младш. разр.
Тестовый ток	> 1мА DC
Ток короткого замыкания	< 12 мА DC
Измерение сопротивления заземления
Питание	95 … 145 В АС 175 … 300 В АС
Частота	15,3 … 17,5 Гц 45 … 65 Гц
Диапазон	0,15 Ом … 10 кОм
Разрешающая способность	0,01 … 10 Ом
Погрешность	± 10 % результата + 3 ед. мл. разр.
Проверка УЗО
Напряжение между фазами, нулем, нейтралью	95 … 145 В 175 … 300 В АС
Частота	15,3 … 17,5 Гц 45 … 65 Гц
Ток срабатывания	10, 30, 100, 300, 500 мА или 6 … 1000 мА
Продолжительность	500 мс
Разрешающая способность	0,1 мс
Погрешность	± 2 мс
Измерение напряжения прикосновения	1,5 … 100 В АС
Тест проводимости
Тестовое напряжение	18 В DC
Тестовый ток	> 200 мА на 10 Ом
Диапазон	0,16 Ом … 2 кОм
Разрешающая способность	0,01 … 1 Ом
Погрешность	± 5% результата + 4 ед. мл. разр.
Измерения петли
Напряжения между фазами, нулем, нейтралью	95 … 145 В; 175 … 300 В АС, 330 … 440 В АС
Частота	15,3 … 17,5 Гц; 45 … 65 Гц
Диапазон	0,08 … 200 Ом (измерение сопротивления и импеданса)
Разрешающая способность	0,001 … 0,1 Ом
Погрешность	± 5% результата + 3 ед. мл. разр.
Расчет сопротивления короткого замыкания	0,5 А … 30 кА
Порядок фаз
Напряжение	20 … 440 В
Частота	15,3 … 450 Гц
Диапазон измерения тока	4 мА … 100 мА токовыми клещами MN 21 до 300 мА клещами С 103
Диапазон измерения напряжения	10 … 440 В АС/DC
Диапазон измерения частоты	15,3 … 450 Гц
