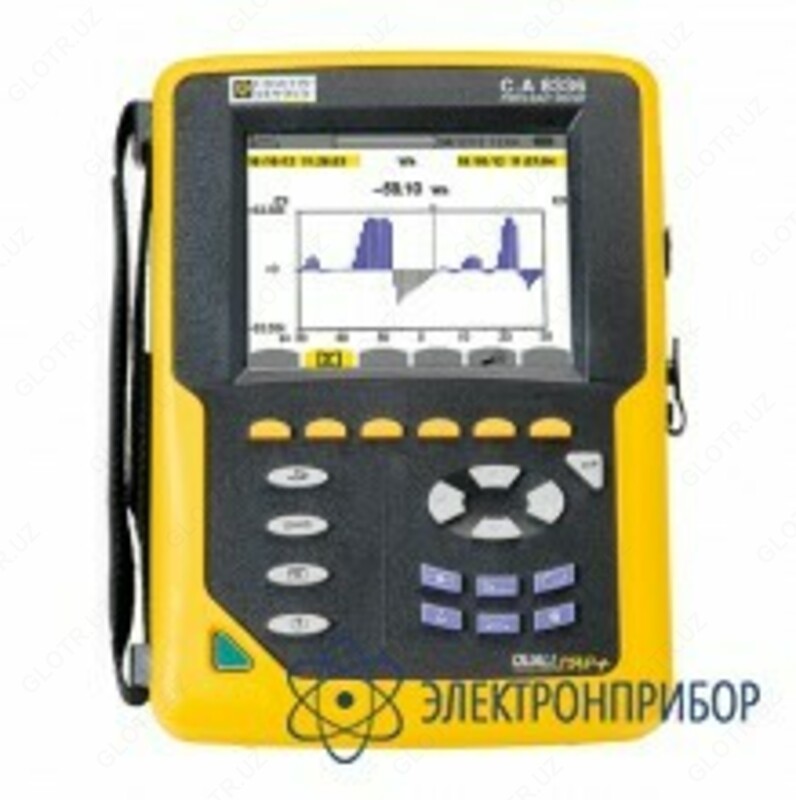

C.A 8336 QUALISTAR PLUS — анализатор параметров электросетей, качества и количества электроэнергии

Особенности анализатора параметров электросетей, качества и количества электроэнергии C.A 8336 QUALISTAR PLUS:

• 4 входа напряжения (до 1200 В) и 4 токовых входа позволяют измерять все напряжения, токи и параметры мощности, необходимые для полного диагностирования электроустановок;
• Полное русское меню;
• Одновременный захват и запись всех параметров, переходных процессов, нарушений и форм волны;
• Одновременный показ в реальном времени сигналов со всех 4 входов доступен в графическом, векторном или табличном форматах;
• В режиме броска электроэнергии, измерение может длиться более 1 минуты;
• Дополнительные функции: режим "ПУСК" для двигателей и моторов (1 мин для 3-х фаз одновременно);
• Интуитивная конфигурация, онлайн помощь и возможность прямой печати;
• Простая связь через USB порт используется для коммуникации с ПК.

Qualistar+ может также зафиксировать и записать:

• Одновременная запись по 3-м режимам: аномалии, кратковременные импульсы, текущие интегральные измерения;
• Мин/Макс значения;
• До 300 переходных процессов;
• Гармоники до 50-й;
• 50 снимков экрана и кривых;
• Регистратор отклонений - до 10 000 событий (нарушений заданных пользователем норм) по 40 различным параметрам;
• Емкость памяти в 2Гб позволяет регистрировать все параметры при максимально возможной выборке более чем в течение месяца.

Отличительными особенностями анализатора C.A 8336 QUALISTAR PLUS по сравнению с моделью C.A 8335 QUALISTAR PLUS являются:

• Измерение в соответствии с IEC 61000-4-30, class B;
• Новый дисплей;
• Память: запись 450 параметров одновременно;
• IP53;
• Новые клещи J93 0,1 - 5000 A переменного тока.

Назначение анализатора параметров электросетей, качества и количества электроэнергии C.A 8336 QUALISTAR PLUS:

Простой анализ электрических сетей плюс анализатор качества энергии CA-8336 идеальный прибор для быстрой проверки качества электрической сети и легкой обработки результатов - а именно:

• Изучение нагрузок - проверка состояния и возможностей системы электроснабжения перед включением дополнительных нагрузок;
• Оценка энергии - количественная оценка потребления энергии до и после усовершенствования систем для определения эффективности устройств энергосбережения и устройств КРМ;
• Измерение гармоник - обнаружение проблем, связанных с гармониками, которые могут стать причиной неполадок в работе или повреждения чувствительной аппаратуры;
• Регистрация аномалий напряжения - контроль кратковременных понижений и повышений напряжения, приводящих к ложным сбросам в аппаратуре и нежелательному срабатыванию автоматических выключателей.

Описание анализатора параметров электросетей, качества и количества электроэнергии C.A 8336 QUALISTAR PLUS:

Компенсация реактивной мощности, а также улучшение параметров качества электросети является самым дешевым и эффективным способом снижения затрат на оплату электроэнергии, высвобождения дополнительных мощностей для подключения нового оборудования, снижения потерь в системах электроснабжения предприятия. Ужесточающиеся требования энергоснабжающих организаций, дефицит мощностей, повышение цен на энергоносители, заставляют руководство предприятий искать пути экономии электроэнергии, снижения потерь в распределительных сетях, повышения энергоэффективности производства в целом.

Повсеместное внедрение силовой преобразовательной техники (СПТ), например, частотных электроприводов, ставит перед предприятиями проблему искажения кривой питающего напряжения высшими гармониками, генерируемыми СПТ. Многие предприятия, делая попытку сэкономить при внедрении частотных приводов, не оснащают их выходными фильтрами. Впоследствии таким предприятиям приходится решать проблему очень сильного засорения питающего напряжения высшими гармониками. Высокое содержание высших гармонических составляющих в сети предприятия снижает коэффициент мощности, проводит к перегреву и обусловленному этим преждевременному старению изоляции и выходу из строя элементов СЭС, ложным срабатываниям защит, перебоям в сети работы компьютерного оборудования и другим последствиям.

Для оптимального выбора устройств компенсации реактивной мощности и фильтрации токов высших гармоник, определения точек их размещения, а также путей оптимизации всей системы в целом, целесообразно провести обследование системы электроснабжения предприятия.

Для четкой регистрации всех аномалий необходимо использование специально предназначенных для этого измерительных приборов. Компания Chauvin Arnoux предлагает самый мощный на сегодняшний день 3-х фазный анализатор качества электроэнергии C.A 8336 QUALISTAR PLUS, который имеет РУССКО язычный интерфейс.
