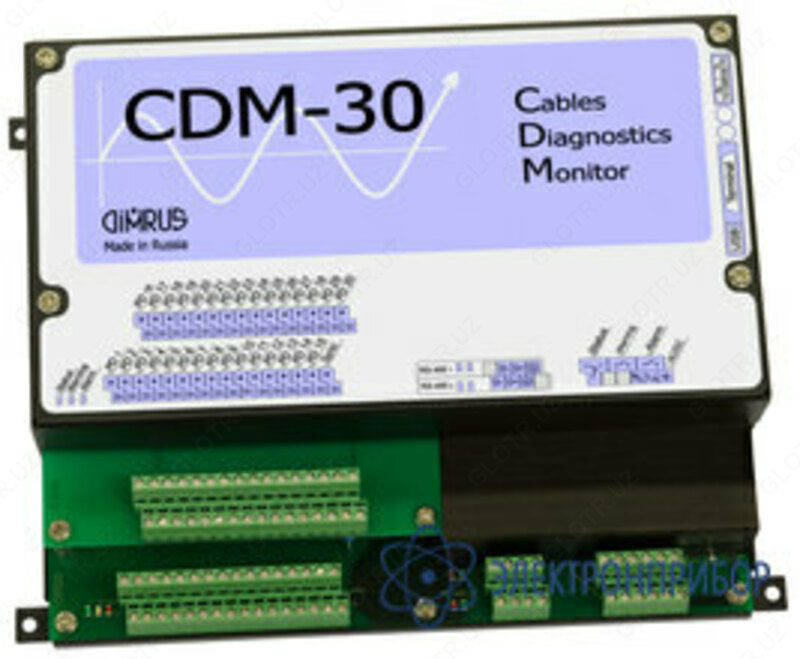

CDM-30 — система мониторинга состояния и диагностики дефектов изоляции 30 кабельных линий

Назначение системы CDM-30:

Система CDM-30 (Cables Diagnostics Monitor) предназначена для постоянного мониторинга технического состояния изоляции до 30 кабельных линий под рабочим напряжением. Определение технического состояния кабельных линий осуществляется на основе регистрации и анализа интенсивности и распределения импульсов частичных разрядов в изоляции.

Измерение производится при помощи специализированных датчиков. Датчик для регистрации частичных разрядов может монтироваться на проводнике заземления экрана кабеля (RFCT-1), в разрыве цепи заземления (SCM-1,2), или же в цепи заземления емкостного датчика (CCS). Конкретный тип датчика выбирается исходя из типа и особенностей монтажа кабельных линий.

В системе CDM-30 реализован набор самых современных средств и методов отстройки от внешних помех. Благодаря встроенной в прибор экспертной системе PD-Expert, автоматически производится оценка не только уровня частичных разрядов, но и определяется тип и место дефекта в изоляции кабельной линии.

Использование многоканального прибора CDM-30 позволяет, с одной стороны, снизить затраты на систему диагностики из расчета на один контролируемый кабель. С другой стороны, это дает возможность эффективно отстраиваться от наводок высокочастотных помех на контролируемый кабель, которые в условиях больших КРУ очень значительны.

Система CDM-30 может монтироваться на релейном щите без использования специального защитного корпуса. Если предполагается монтаж системы вне помещения или в сложных условиях, то необходимо использование защитного шкафа с подогревом.
