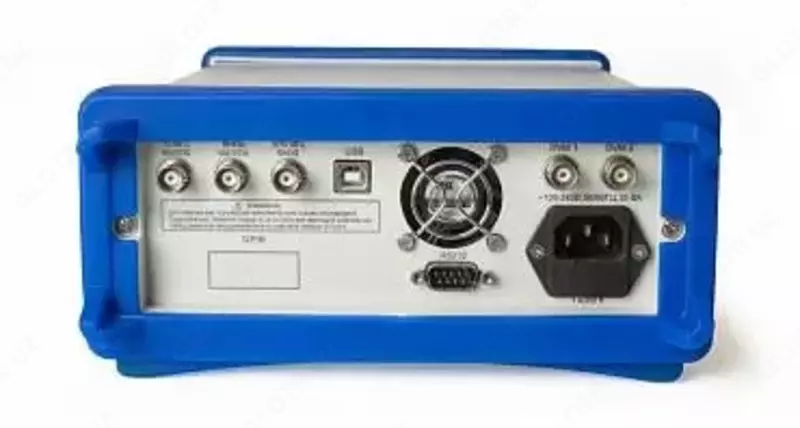

Ч3-85/7 - Частотомер электронно-счетный

Характеристики Ч3-85/7

Параметр		Значение
Канал 1
Диапазон частот		1 мГц … 200 МГц
Период		5 нс … 1000 с
Вх. напряжение		50 мВскз … 1 Вскз
Связь по входу		AC или DC (открытый или закрытый вход)
Вх. сопротивление		1 МОм/ 35 пФ или 50 Ом
Фильтр НЧ		До 100 кГц (–20 дБ для частот > 1 МГц)
Канал 3 (опция)
Диапазон частот	Опция 1	100 МГц … 3 ГГц
	Опция 2	200 МГц … 6,5 ГГц
	Опция 3	6,5 ГГц … 12,4 ГГц
	Опция 4	6,5 ГГц … 16 ГГц
Период	Опция 1	: 0,33 нс … 10 нс
	Опция 2	0,15 нс … 1,6 нс
	Опция 3	0,08 нс … 0,15 нс
	Опция 4	0,0625 нс … 0,15 нс
Входное напряжение	Опция 1	-27 дБм …+19 дБм
	Опция 2	200 МГц … 400 МГц ≤ -15 дБм … +13 дБм
		400 МГц … 6,5 ГГц ≤ -20 дБм … +13 дБм
	Опция 3	-18 дБм … +10 дБм
	Опция 4	6,5 ГГц … 12,4 ГГц ≤ -18 дБм … +10 Бм
		12,4 ГГц … 16 ГГц ≤ -15 дБм … +10 дБм
Вх. сопротивление		50 Ом
Связь по входу		AC (закрытый вход)
Параметры входа
Аттенюатор		×1, ×10 (измерение вх. напряжения и ослабл. уровня схемы запуска)
Защита по входу		50 Ом: 5 Вскз
		1 МОм: 0 … 3,5 кГц – 350 В (DC + ACпик)
		> 100 кГц – 5 Вскз
		Опция 4: +25 дБм
Измерительные функции
Врем. интервалы (кан. 1 и 2)		10 нс – 10000 с
Длит. импульса		10 нс ... 5000 с
Скважн. импульсов		1 … 99 %
Счет импульсов		0 … 1х1013
Фазовый сдвиг		0° … 360°
Отношен. частот		Кан1/ Кан2
Опорный генератор 10 МГц
Тип ОГ		Стандартный (погрешность < 5 x 10-8/ старение в год < 2 x 10-7),
		Опция 101 (погрешность < 1 x 10-8/ старение в год < 5 x 10-8)
		Стандарт частоты рубидиевый
		FE-5680A: (погрешность < 5 x 10-11/ старение в год < 5 x 10-10)
Общие данные
Максимальное разрешение		12 разрядов
Число каналов		2 канала (до 200 МГц)
		3 канал (опция)
Опции расширения частотного диапазона	для 3 канала	100 МГц … 3 ГГц
		200 МГц … 6,5 ГГц
		6,5 ГГц … 12,4 ГГц
		6,5 ГГц … 16 ГГц
Измерение временных интервалов		Да
Интерфейс		USB
		RS-232 (GPIB - Опция 5)
Память		20 профилей настроек (запись/вызов)
Напряжение питания		220 В (1± 10%) частота (50 / 60 Гц); <35 ВА
Габаритные размеры		375 × 105 × 235 мм
Масса		3,7 кг
