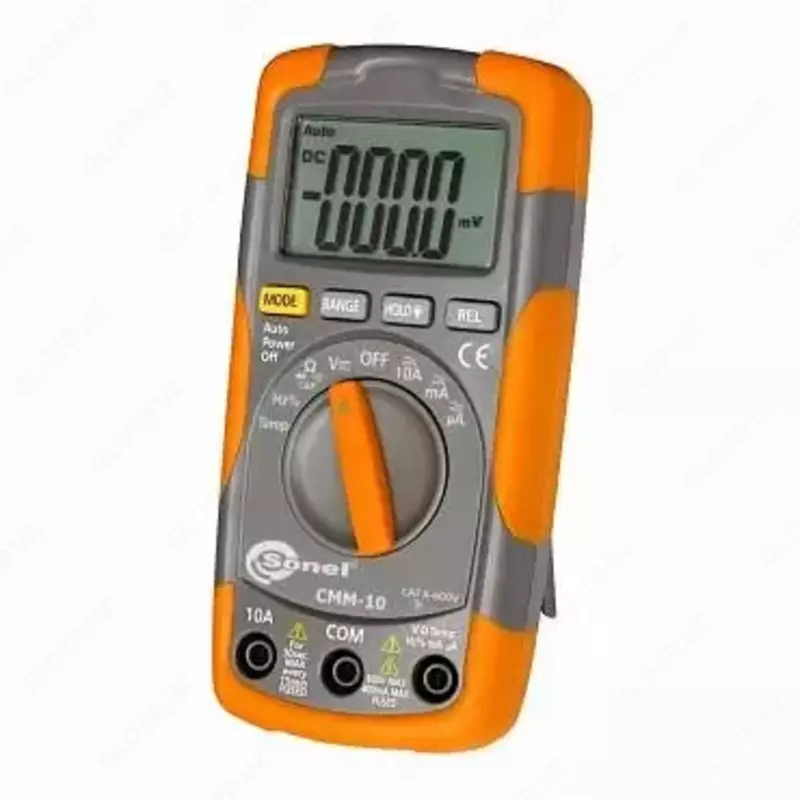

CMM-10 - мультиметр

Характеристики CMM-10

Напряжение постоянного тока (DC)
Диапазон	Разрешение	Погрешность
400,0мВ	0,1мВ	± (0,5% и.в. + 2 е.м.р.)
4,000В	0,001В	± (1,2% и.в. + 2 е.м.р.)
40,00В	0,01В
400,0В	0,1В
600В	1В	± (1,5% и.в. + 2 е.м.р.)
Входное сопротивление	7,8 МОм
Напряжение переменного тока (AC)
Диапазон	Разрешение	Погрешность
400,0мВ	0,1мВ	± (1,5% и.в. + 70 е.м.р.)
4,000В	0,001В	(1,2% и.в. + 3 е.м.р.)
40,00В	0,01В	± (1,5% и.в. + 3 е.м.р.)
400,0В	0,1В
600В	1В	± (2,0% и.в. + 4 е.м.р.)
Частотный диапазон	от 50 до 400Гц
Входное сопротивление	7,8 МОм
Постоянный ток (DC)
Диапазон	Разрешение	Погрешность
400,0мA	0,1мA	± (1,5% и.в. + 5 е.м.р.)
4000мA	1мA	± (1,5% и.в. + 3 е.м.р.)
40,00 мA	0,01мA
400,0 мA	0,1 мA
10 A	0,01 A	± (2,5% и.в. + 5 е.м.р.)
Переменный ток (AC)
Диапазон	Разрешение	Погрешность
400,0 мA	0,1 мA	± (1,5% и.в. + 5 е.м.р.)
4000 мA	1 мA	± (1,8% и.в. + 5 е.м.р.)
40,00 мA	0,01 мA
400,0 мA	0,1 мA
4,000 А	0,001 А	± (3,0% и.в. + 7 е.м.р.)
10,000A	0,01A
Сопротивление
Диапазон	Разрешение	Погрешность
400,0 Ом	0,1 Ом	± (1,2 % и.в. + 4 е.м.р.)
4,000 кОм	0,001 кОм	± (1,0 % и.в. + 2 е.м.р.)
40,00 кОм	0,01 кОм	± (1,2 % и.в. + 2 е.м.р.)
400,0 кОм	0,1 кОм
4,000 МОм	0,001 МОм
40,00 МОм	0,01 МОм	± (2 % и.в. + 3 е.м.р.)
Емкость
Диапазон	Разрешение	Погрешность
40,00нФ	0,01нФ	± (5,0 % и.в. + 7 е.м.р.)
400,0 нФ	0,1 нФ	± (3,0 % и.в. + 5 е.м.р.)
4,000 мкФ	0,001 мкФ
40,00мкФ	0,01мкФ
100,0мкФ	0,1мкФ	± (5,0 % и.в. + 5 е.м.р.)
Частота
Диапазон	Разрешение	Погрешность
5,000 Гц	0,001 Гц	± (1,5 % и. в. + 5 е.м.р.)
50,00 Гц	0,01 Гц
500,0 Гц	0,1 Гц	± (3,0 % и. в. + 5 е. м. р.)
5,000 кГц	0,001 кГц
50,00 кГц	0,01 кГц
500,0 кГц	0,1 кГц
5,000 МГц	0,001 МГц	± (1,5 % и.в. + 4 е.м.р.)
10,00 МГц	0,01 МГц
Чувствительность	≥ 8 В RMS
Коэффициент заполнения
Диапазон	Разрешение	Погрешность
0,1 ... 99,0%	0,1%	± (1,2 % и.в. + 2 е.м.р.)
Чувствительность	≥8 В RMS
Длительность импульса	100мс – 100мс
Частота	5Гц до 150кГц
Температура
Диапазон	Разрешение	Погрешность
-20…760 °C	1 °C	± (3% и.в. + 5 °C)
-4…1400 °F	1 °F	± (3% и.в. + 9 °F)





Дополнительные технические характеристики цифрового мультиметра CMM-10
категория безопасности согласно PN-EN 61010	II 600 V
изоляция	двойная, класс II
степень защиты корпуса согласно EN 60529	IP40
элемент питания	9 В типа 6LR61
тестирование диодов	I=0,3 мA, U0=1,5 В DC
целостность цепи	I< 0,3мA, звуковая индикация R < 50 Ом
превышение диапазона	OL индикатор
входное сопротивление	7,8 MОм В DC/AC
дисплей	жидкокристаллический 5000 знаков, индикация символов
размеры	138 × 68 × 37мм
масса	210 г
предохранитель (плавкая вставка)	режим mA, µA: 0,5A/250 V FAST; режим A: 10A/250V FAST
рабочая температура	0…+50 °C при относительной влажности менее 70% -20…60 °C при относительной влажности менее 80%
работа на высотах	работать на высотах
время бездействия до самоотключения	30 минут
