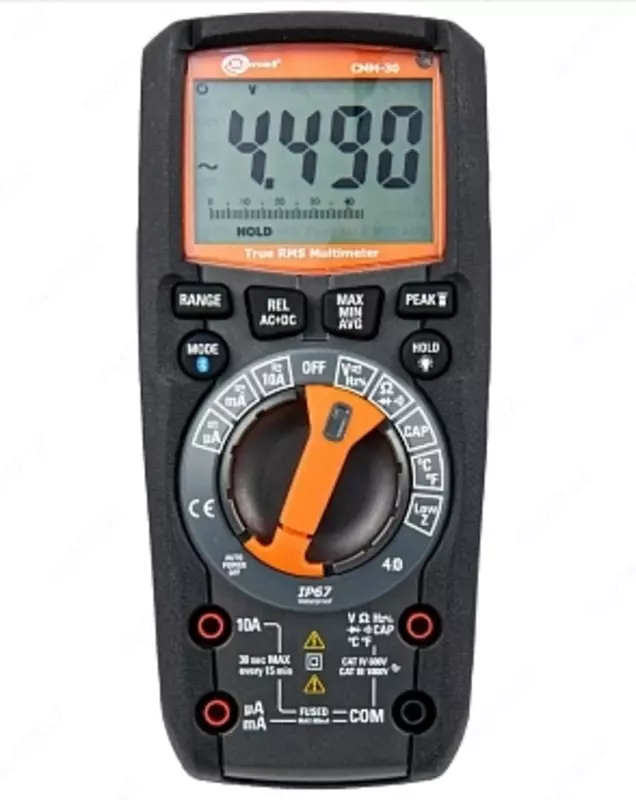

Характеристики CMM-30

Сокращение «и.в.» при определении основной погрешности, означает измеренная величина. Сокращение «е.м.р.» означает - единица младшего разряда. Напряжение постоянного тока (DC)
Диапазон	Разрешение	Погрешность
600,0 мВ	0,1 мВ	± (0,5% и.в. + 8 е.м.р.)
6,000 В	0,001 В	± (0,8% и.в. + 5 е.м.р.)
60,00 В	0,01 В
600,0 В	0,1 В
1000 В	1 В	± (1,0% и.в. + 3 е.м.р.)
Входное сопротивление 10 МОм.   Напряжение переменного тока True RMS (AC)
Диапазон	Разрешение	Погрешность
6,000 В	0,001 В	± (1,0% и.в. + 50 е.м.р.)
60,00 В	0,01 В	± (1,0% и.в. + 5 е.м.р.)
600,0 В	0,1 В
1000 В	1 В	± (1,2% и.в. + 5 е.м.р.)
Диапазон частоты от 45…1000 Гц; Входное сопротивление 10 МОм
Постоянный ток (DC)
Диапазон	Разрешение	Погрешность
600,0 мкA	0,1 мкA	± (1,0% и.в.  + 3 е.м.р.)
6000 мкA	1 мкA
60,00 мA	0,01 мA
600,0 мA	0,1 мA
10,00 A	0,01 A	± (1,5% и.в. + 3 е.м.р.)
Переменный ток True RMS (AC)
Диапазон	Разрешение	Погрешность
600,0 мкA	0,1 мкA	± (1,0% и.в. + 3 е.м.р.)
6000 мкA	1 мкA
60,00 мA	0,01 мA
600,0 мA	0,1 мA
10,00 A	0,01 A	± (2,0% и.в. + 8 е.м.р.)
Диапазон частоты от 45…400 Гц
Сопротивление
Диапазон	Разрешение	Погрешность
600,0 Ом	0,1 Ом	± (1,5% и.в. + 5 е.м.р.)
6,000 кОм	0,001 кОм
60,00 кОм	0,01 кОм
600,0 кОм	0,1 кОм
6,000 MОм	0,001 MОм
60,00 MОм	0,01 MОм	± (2,0% и.в. + 20 е.м.р.)
Ёмкость
Диапазон	Разрешение	Погрешность
60,00 нФ	0,01 нФ	± (5,0% и.в. + 35 е.м.р.)
600,0 нФ	0,1 нФ	± (3,0% и.в. + 5 е.м.р.)
6,000 мкФ	0,001 мкФ
60,00 мкФ	0,01 мкФ
600,0 мкФ	0,1 мкФ	± (5,0% и.в. + 40 е.м.р.)
6000 мкФ	1 мкФ	± (5,0% и.в. + 400 е.м.р.)
Частота
Диапазон	Разрешение	Погрешность
6,000 Гц	0,001 Гц	± (1,0% и.в. + 5 е.м.р.)
60,00 Гц	0,01 Гц
600,0 Гц	0,1 Гц
6,000 кГц	0,001 кГц
100,0 кГц	0,1 кГц
Чувствительность: минимальное значение эффективного напряжения 8 В
Измерение температуры
Диапазон	Разрешение	Погрешность
-20,0…599,9 oC	0,1 oC	± (1,0% и.в. + 5 oC)
600…760 oC	1 oC





Точность температурного датчика не учитывается
Дополнительные характеристики
Питание
Питание измерителя	- Элемент питания LR03 (ААА) – 4 шт. - Элемент питания HR03 (ААА) – 4 шт.
Категория электробезопасности	CAT IV/600В
Условия окружающей среды и другие технические данные
Диапазон рабочих температур	0…40 oC при относительной влажности менее 75 %
Диапазон температур при хранении	-20…60 oC при относительной влажности менее 80 %
Класс защиты	Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013)	IP67
Нормальные условия для поверки	Температура окружающей среды: 23 ± 2 °C Влажность: 40…60 %
Размеры	170 x 75 x 48 мм
Масса (без элементов питания)	не более 418 гр.
Дисплей	ЖКИ с подсветкой, 4-х цифровой с индикацией функции.
Высота над уровнем моря	˂ 2000 м
Тестирование диодов	I = 1 мA, U0 ˂ 3 В DC
Целостность цепи	Звуковая индикация R < 30 Ом
Индикация превышения диапазона	OL символ
Сигнализация разряда батареи	символ
Время отклика для функции MIN/MAX	100 мс
Время отклика для функции PEAK	1 мкс
Входное сопротивление	10 MОм (AC/DC)
Входное сопротивление для Low Z	около 3 кОм
Полоса частот переменного сигнала	45…1000 Гц
Частота измерений	3 измерения в секунду
Предохранитель	режим mA, µA: 0,8A/1000V режим A: 10A/1000V
Время до автомат. выключения	15 мин.
Соответствие требованиям ГОСТ	ГОСТ IEC 61010-1-2014 ГОСТ IEC 61010-2-032-2014
