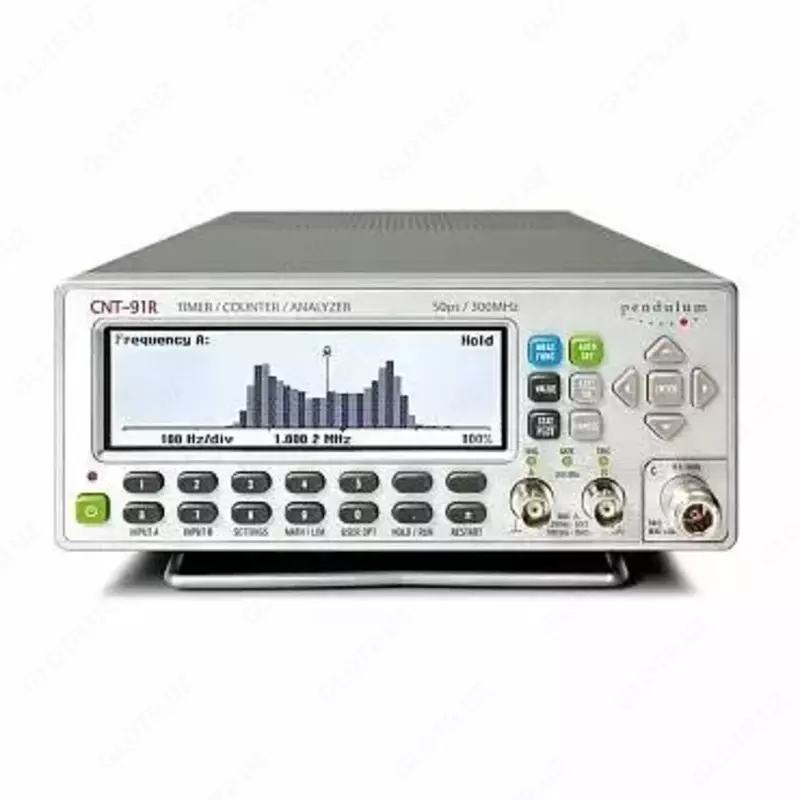

CNT-91R - частотомер

CNT-91R - первый частотомер в «90-й» серии от Pendulum Instruments с рубидиевым опорным генератором. Является развитием модели частотомера CNT-91, когда в одном корпусе доступны техническое совершенство, высочайшая стабильность и точность частотно-временных измерений. Конструктив и схемотехника обеспечивают долговременную нестабильность по частоте порядка 5*10-11 (за месяц) и температурную нестабильность в рабочем диапазоне эксплуатации не хуже 1*10-10.

CNT-91R имеет функциональность и технические характеристики, которые обеспечивают различные варианты его применения. В нем реализована интеллектуальная система запуска от входного сигнала, частотомер измеряет широкий перечень типов входных сигналов, включая пакеты импульсов, модулированные сигналы (АМ, FM) и сигналы с шумами. Программируемый импульсный выход обеспечивает выдачу высокостабильного синхросигнала на внешние устройства в диапазоне частот: 0,5 Гц…50 МГц. Частотомер нечувствителен к окружающим электромагнитным помехам, прост в использовании.

CNT-91R может использоваться как портативное образцовое средство в метрологических службах, научно-исследовательских институтах, на предприятиях радиоэлектронной промышленности, приборостроения и в телекоммуникации, в том числе для полевых приложений. Например (с учётом минимального времени выхода на рабочий режим), для калибровки частоты основного опорного генератора в базовых станциях GSM и т.п. Целесообразно применение CNT-91R для калибровки многочисленной номенклатуры высокоточных частотомеров различных производителей, для сличения параметров источников опорной частоты, для частотного анализа при исследовании и отладке источников колебаний (ОГ, ЗГ и др.).

Особенности частотомера CNT-91R

• 2 канала: А, В (опция - канал С)
• Частотный диапазон 0,001 Гц … 300 МГц (опции до 3/ 8/ 14/ 20 ГГц)
• Высокая стабильность опорного генератора: 5×10-11 (рубидий)
• Скорость измерений: до 250 К в секунду, внутренняя память 3,5 М
• Разрешение: 12 разрядов при времени измерения 1 с
• Временное разрешение для однократного измерения 50 пс
• Программируемый импульсный выход: 0,5 Гц … 50 МГц
• Режим анализа джиттера частоты и модуляций, в том числе ЧМ, с помощью ПО TimeView (опция)
• Дисплей с возможностью числового (14 разрядов, разрешение 320×97) и графического представления результатов (статистика: уход, гистограммы, отклонение/девиация Аллана)
• Внутренняя память настроек прибора: 17 профилей (10 с защитой)
• Скорость передачи на ПК: 2600 измерений /сек (15000/сек в пакетном режиме с предварительной обработкой)
• Небольшое время прогрева (~12 мин до 5×10-10)
• Интерфейсы USB и КОП.
