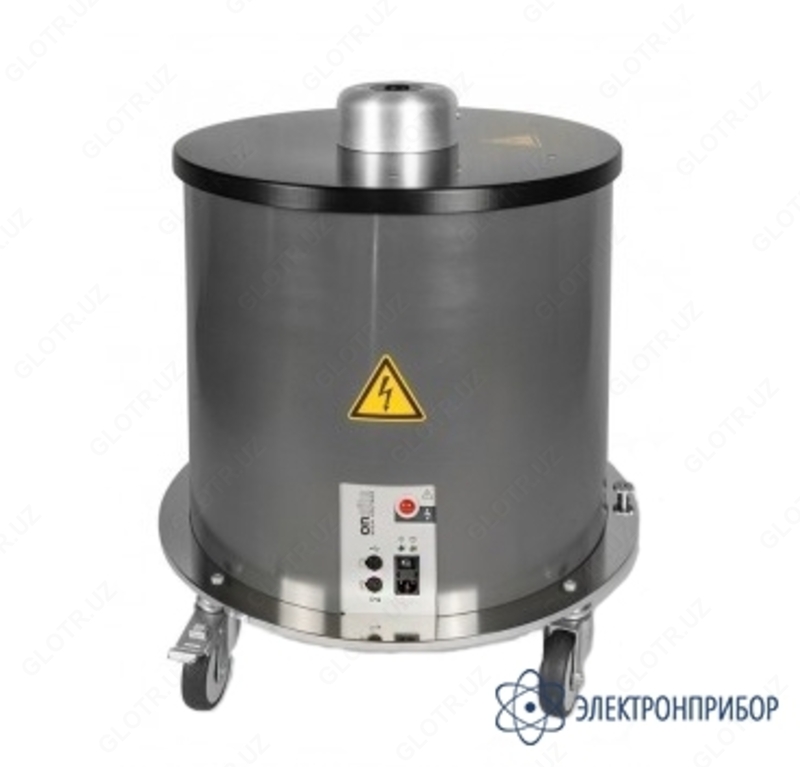

DAC MV10 (OWTS 28) — система для испытаний и диагностики кабелей

Назначение системы для испытаний и диагностики кабелей DAC MV10 (OWTS 28):

Система DAC MV10 (OWTS 28) – это надежное средство для выполнения контролируемого испытания на электрическую прочность для испытания кабеля после прокладки или технического обслуживания. Поскольку испытание на электрическую прочность затухающим переменным напряжением (DAC) контролируется стандартизированным измерением ЧР, возможна надежная и чувствительная локализация нескольких мест ЧР, даже в случае отсутствия пробоя.

Система DAC MV10 (OWTS 28) позволяет проверять состояние кабелей 6-35кВ, качество их прокладки, а так же качество монтажа муфт.

Мощное измерение ЧР включает в себя определение уровня ЧР, напряжения возникновения и затухания ЧР в соответствии со стандартами IEC 60270, IEC 60885-3 и IEC 62478. Система DAC MV10 (OWTS 28) также обеспечивает отображение ЧР с разрешением по каждой фазе (PRPD) и локализацию зарегистрированных множественных частичных разрядов. Коэффициент диэлектрических потерь определяется автоматически в ходе испытания на основании зарегистрированного затухания испытательного напряжения.

Международный опрос показал, что в большинстве случаев применения испытаний на электрическую прочность с помощью систем DAC также применялись диагностические измерения (например частичных разрядов и диэлектрических потерь). Для испытания на электрическую прочность применяется заданное количество воздействий затухающим переменным напряжением. Учитывая меньшую длительность воздействия и затухающие характеристики напряжения, получаемые в результате испытания затухающим переменным напряжением, показатели могут отличаться от показателей, полученных при испытании с непрерывным воздействием переменным напряжением.

Функциональные особенности системы для испытаний и диагностики кабелей DAC MV10 (OWTS 28):

·         Измерение уровня частичных разрядов;

·         Испытание на электрическую прочность с контролем ЧР (запись уровня ЧР выполняется для каждого цикла);

·         Комплексный режим диагностики ЧР, включающий: напряжение возникновения ЧР, напряжение затухания ЧР, анализ ЧР с разрешением по каждой фазе, поиск множественных ЧР в изоляции кабеля и во вспомогательном оборудовании методом TDR;

·         Метод испытания на электрическую прочность с испытательным напряжением равным рабочему напряжению;

·         Определение коэффициента диэлектрических потерь.
