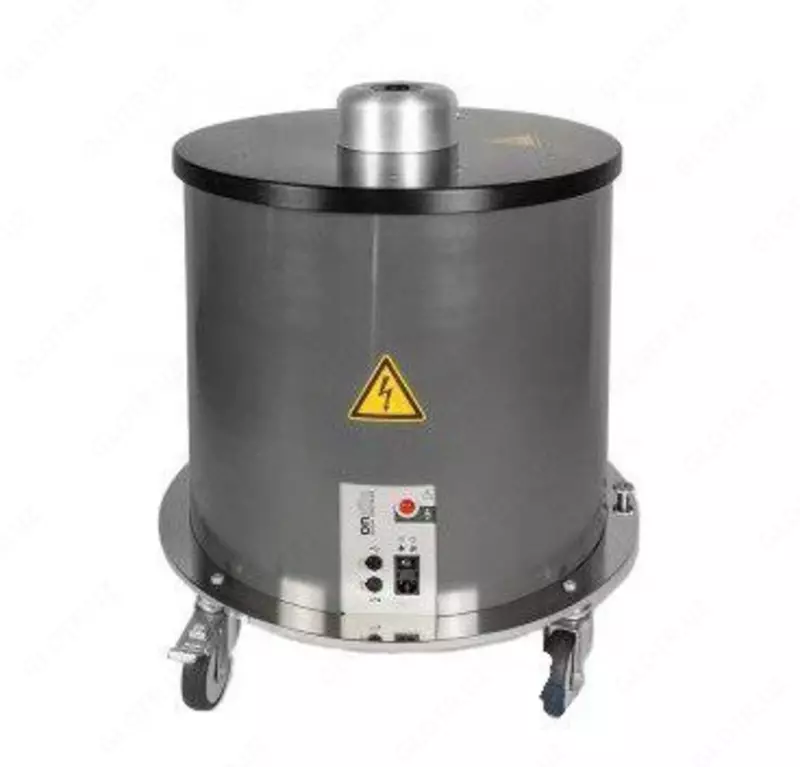

DAC MV10 (OWTS 28) — система для испытаний и диагностики кабелей

Код: P-0891108 Данного товара сейчас нет в наличии. Вы можете отправить заявку продавцу чтобы быть в курсе о поступлении товара.

Показать телефон Позвонить Написать Написать

Описание

Назначение системы для испытаний и диагностики кабелей DAC MV10 (OWTS 28):
Система DAC MV10 (OWTS 28) – это надежное средство для выполнения контролируемого испытания на электрическую прочность для испытания кабеля после прокладки или технического обслуживания. Поскольку испытание на электрическую прочность затухающим переменным напряжением (DAC) контролируется стандартизированным измерением ЧР, возможна надежная и чувствительная локализация нескольких мест ЧР, даже в случае отсутствия пробоя.
Система DAC MV10 (OWTS 28) позволяет проверять состояние кабелей 6-35кВ, качество их прокладки, а так же качество монтажа муфт.
Мощное измерение ЧР включает в себя определение уровня ЧР, напряжения возникновения и затухания ЧР в соответствии со стандартами IEC 60270, IEC 60885-3 и IEC 62478. Система DAC MV10 (OWTS 28) также обеспечивает отображение ЧР с разрешением по каждой фазе (PRPD) и локализацию зарегистрированных множественных частичных разрядов. Коэффициент диэлектрических потерь определяется автоматически в ходе испытания на основании зарегистрированного затухания испытательного напряжения.
Международный опрос показал, что в большинстве случаев применения испытаний на электрическую прочность с помощью систем DAC также применялись диагностические измерения (например частичных разрядов и диэлектрических потерь). Для испытания на электрическую прочность применяется заданное количество воздействий затухающим переменным напряжением. Учитывая меньшую длительность воздействия и затухающие характеристики напряжения, получаемые в результате испытания затухающим переменным напряжением, показатели могут отличаться от показателей, полученных при испытании с непрерывным воздействием переменным напряжением.

Функциональные особенности системы для испытаний и диагностики кабелей DAC MV10 (OWTS 28):

Измерение уровня частичных разрядов;
Испытание на электрическую прочность с контролем ЧР (запись уровня ЧР выполняется для каждого цикла);
Комплексный режим диагностики ЧР, включающий: напряжение возникновения ЧР, напряжение затухания ЧР, анализ ЧР с разрешением по каждой фазе, поиск множественных ЧР в изоляции кабеля и во вспомогательном оборудовании методом TDR;
Метод испытания на электрическую прочность с испытательным напряжением равным рабочему напряжению;
Определение коэффициента диэлектрических потерь.

Технические характеристики системы для испытаний и диагностики кабелей DAC MV10 (OWTS 28):

Параметр	Значение
Макс. выходное напряжение	1 – 30 кВпик.
Точность	+/- 1%
Разрешение	0,1 кВ
Индуктивность катушки	приблизительно 0,75 генри
Сопротивление катушки	приблизительно 16 Ом
Диапазон частоты затух пер. напряжения	20 Гц – 800 Гц
Диапазон емкости испыт. объекта	до 5 мкФ (30 кВпик.), максимально 10 мкФ
Высоковольтный зарядный ток	12 мА
Вспомогательный конденсатор SCM10	30 кВпик.
Высоковольтный переключатель	LTT (фототиристор)
Встроенный системный контроллер	Celeron M, XPE, 2 Гб флеш-диск ОЗУ 1024 Мб
Сбор данных	интегрированная система DAQ 100 МГц, 8 бит
Калибровочный режим	автоматический / ручной
Диапазон измерения ЧР	1 пКл – 100 нКл
Ширина полосы измерения ЧР	В соответствии с IEC 60270
Ширина полосы локализации ЧР	150 кГц – 50 МГц, автоматическая корректировка широкого диапазона полосы локализации для коротких и длинных кабелей
Точность измерения ЧР	1 пКл
Точность локализации ЧР	от 1,0 до 0,1 м
Локализация соединений методом TDR в калибровочном режиме	интегрирована
Диапазон определения коэффициента диэлектрических потерь	1 x 10-3 – 5 x 10-2
Управление работой	WLAN 802.11g
Аналитическое программное обеспечение	DAC Explorer Комплексные просмотр, обработка, анализ данных измерений и составление отчетов
Температура окружающей среды (рабочая)	от -5 °C до +55 °C, без конденсации
Температура хранения	от -10 °C до +70 °C
Сетевое питание	однофазное 110 – 240 В, 48 – 63 Гц, 500 ВА
Безопасность	соответствует CE в части удовлетворения требований Директивы по низкому напряжению (LVD, 2006/95/EC)
Размеры и масса DAC MV10
Масса	приблизительно 68 кг
Диаметр / диаметр пластины заземления	Ø 610 мм / Ø 695 мм
Высота	без колес 620 мм, с колесами 760 мм
Размеры транспортировочного кейса	Д 790 x Ш 790 x В 920 мм
Общая масса, включая принадлежности	129 кг
Размеры и масса вспомогательного конденсатора SCM10
Масса	16,8 кг
Диаметр / диаметр пластины заземления	Ø 140 мм / Ø 330 мм
Высота	870 мм
Размеры транспортировочного кейса	Д 940 x Ш 400 x В 380 мм
Общая масса	34,4 кг
