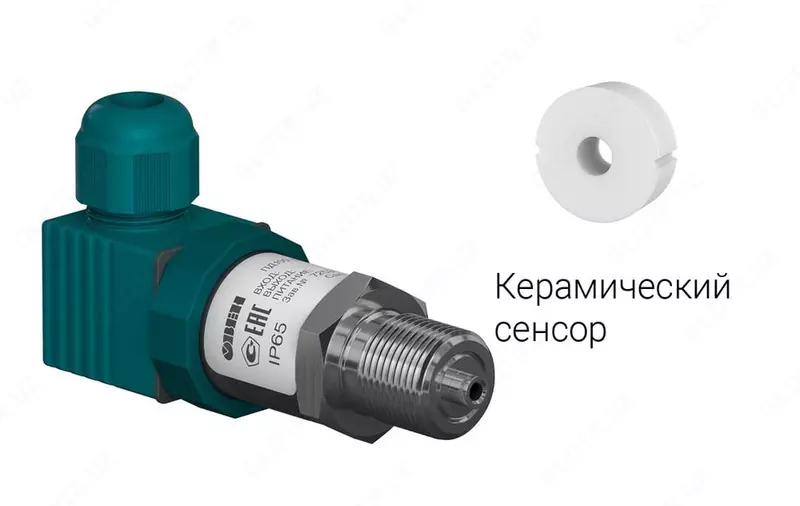

Датчик избыточного давления "Овен", ПД100-ДИ 1,0-371, керамический сенсор

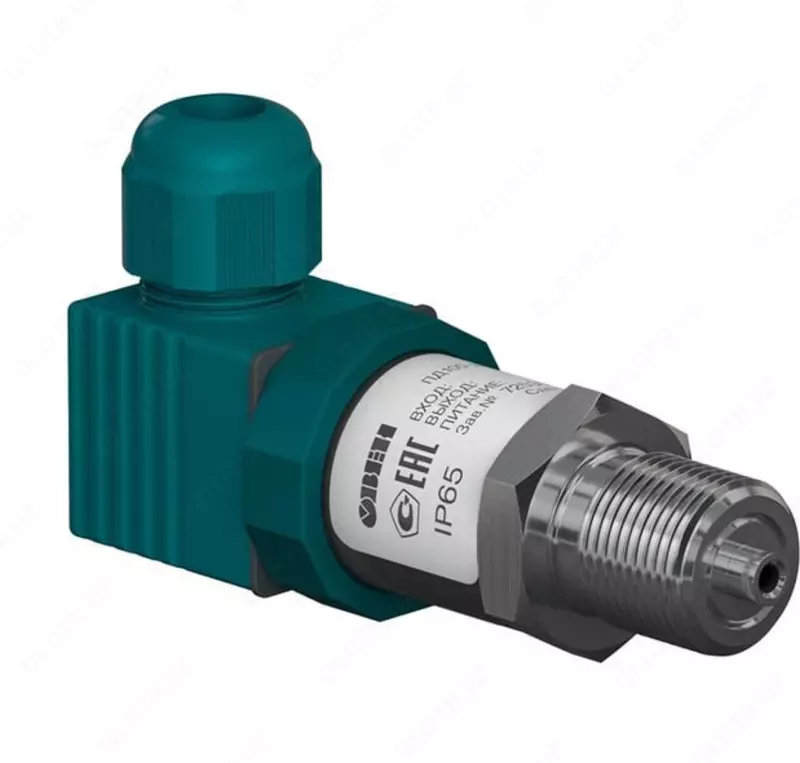

Промышленный датчик избыточного давления Овен ПД100-ДИ1,0-371-1,0 с керамическим сенсором

Малогабаритный датчик ПД100 представляет собой преобразователь избыточного давления с керамической измерительной мембраной и сенсором типа ТНК (тензомост-на-керамике) с выходным сигналом 4…20 мА.

Преобразователи предназначены для систем регулирования и управления на объектах жилищно-коммунального хозяйства: тепловых пунктах, прямых и обратных трубопроводах сетевой воды систем ГВС/ХВС, теплосчетчиках, станциях подкачки воды, водозаборах.

Не рекомендуется применение в системах, где возможны гидроудары.

Среда измерения

Жидкости (в том числе техническая вода), пар, газы, нейтральные к керамике.

Отличительные особенности

- Высокая химическая и коррозионная стойкость.

- Устойчивость высоким температурам.

- Малая дополнительная температурная погрешность.

- Датчик внесен в Государственный реестр средств измерения.

- Бесплатная заводская первичная поверка.

Основные характеристики:

Тип - датчик избыточного давления

Бренд - Овен

Серия - ПД100

Верхний предел измерений – от 0,1 до 10,0 МПа.

Тип измеряемого давления – избыточное (ДИ).

Диапазон температур измеряемой среды: –40…+135 °С.

Класс точности – 0,5 %; 1 %.

Межповерочный интервал – 2 года.

Выходной сигнал постоянного тока - 4...20 мА, 2-х проводная схема

Основная приведенная погрешность - 1,0; 0,5 % ВПИ

Диапазон рабочих температур измеряемой среды –40…+135 °С

Напряжение питания - 12…36 В постоянного тока

Сопротивление нагрузки - 0…1,0 кОм (в зависимости от напряжения питания)

Потребляемая мощность не более - 0,8 Вт

Устойчивость к механическим группа исполнения - V3 воздействиям по ГОСТ Р 52931

Степень защиты корпуса - IP65

Устойчивость к климатическим воздействиям - УХЛ3.1

Диапазон рабочих температур окружающего воздуха –40…+80 °С

Атмосферное давление рабочее - 66...106,7 кПа

Среднее время наработки на отказ не менее - 500 000 ч

Методика поверки КУВФ.406230.100 МП

Вес без упаковки / в упаковке 0,2 кг / 0,3 кг

Штуцер для подключения к процессу

- M20×1,5 манометрической формы (ГОСТ 2405-88)

- G1/2 манометрической формы (DIN EN 837)

- G1/4 (DIN 3852)

Тип электрического соединителя EN175301-803 форма А

Габаритный размер (по высоте) не более 115 мм

Перегрузочная способность не менее 200 % от ВПИ

Предельное давление перегрузки не менее 250 % от ВПИ

Средний срок службы - 12 лет
