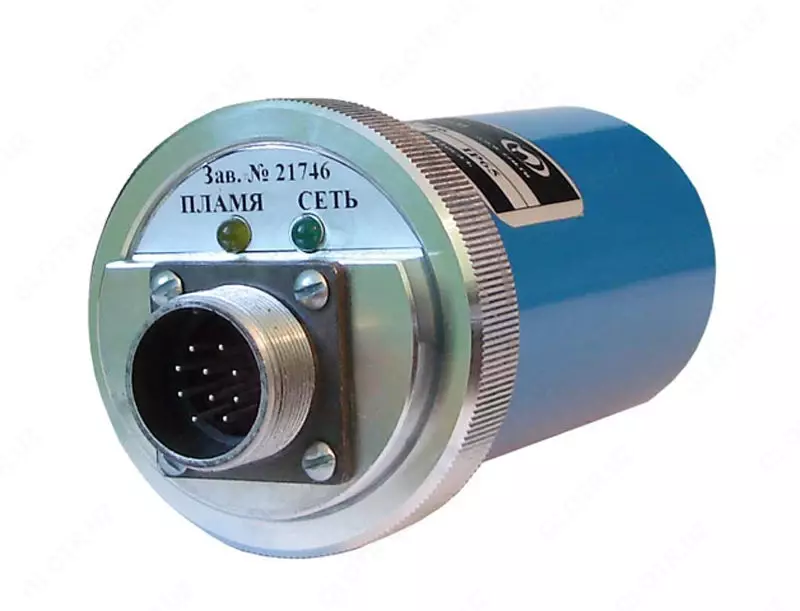

Датчик контроля пламени СЛ-90-1/24 ЕК

Предназначены для индикации наличия или отсутствия пламени горелок и выдачи сигнала в систему автоматики промышленного энергетического оборудования. Основой работы датчика является регистрация частоты и амплитуды пульсаций пламени с фиксированной полосой пропускания и регулируемым порогом срабатывания (чувствительности).

В датчике-реле контроля пламени СЛ-90-1Е применен полупроводниковый инфракрасный фотодиод фирмы VISHAY, входящей в тройку мировых лидеров по производству электронных компонентов, в том числе фотоприемников. Электронная схема датчика, выполненная на современной элементной базе по технологии CHIP-монтажа, обеспечивает усиление сигнала фотоприемника, что исключает потребность в использовании внешнего усилителя.

Назначение датчиков пламени

Датчики-реле контроля пламени следующих видов

• оптические инфракрасные
• оптические ультрафиолетовые
• ионизационные.

стройство и принцип работы

Датчики-реле являются высокотехнологичными современными приборами. Их принцип действия обеспечивает большую надежность показаний и бесперебойность работы.

Оптические инфракрасные датчики действуют за счет регистрации частоты и амплитуды пульсаций пламени. Их конструкция включает:

• Герметичный корпус
• Электронную схему, выполненную по технологии CHIP-монтажа. Схема предусматривает усиление сигнала фотоприемника и его передачу в систему автоматики промышленного прибора
• Полупроводниковый инфракрасный фотодиод VISHAY.

Ультрафиолетовые датчики серии «ПАРУС» регистрируют постоянную составляющую ультрафиолетового излучения пламени в диапазоне 185…260 нм.

Их конструкция включает:

• Герметичный корпус
• Электронную схему, выполненную по технологии CHIP-монтажа. В схему встроена возможность усиления сигнала фотоприемника и его передачи в систему автоматики промышленного прибора
• Ультрафиолетовый фотоприемник фирмы Hamamatsu Photonics
• Блок самодиагностики для полного контроля состояния датчика.

Все датчики предусматривают возможность регулирования порога срабатывания (чувствительности).

Преимущества датчиков пламени

• Большой выбор датчиков для разных потребностей производства
• Компактность и технологичность приборов
• Использование фотоприемников от ведущих мировых производителей
• Работа с любыми системами управления промышленных приборов
• Эксплуатация при температурах от -40 °С до +100°С
• Регулируемый порог срабатывания (чувствительности)
• Функция самоконтроля датчика.

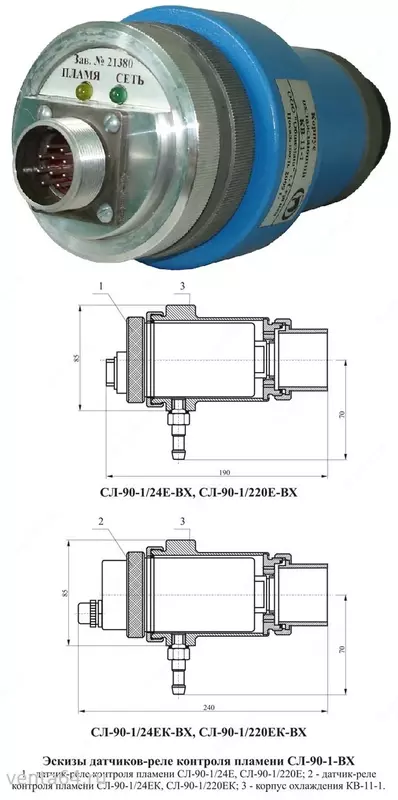

Датчики-реле контроля пламени оптические инфракрасные СЛ-90

СЛ-90-1/ХХХЕ – это уникальный компактный датчик-реле контроля пламени нового поколения на основе микропроцессора. В СЛ-90-1Е применен полупроводниковый инфракрасный фотодиод фирмы VISHAY, входящей в тройку мировых лидеров по производству электронных компонентов, в том числе фотоприемников.
