Датчик положения, Festo, SDAS-MHS-M40-1L-PNLK-PN-E-0.3-M8,

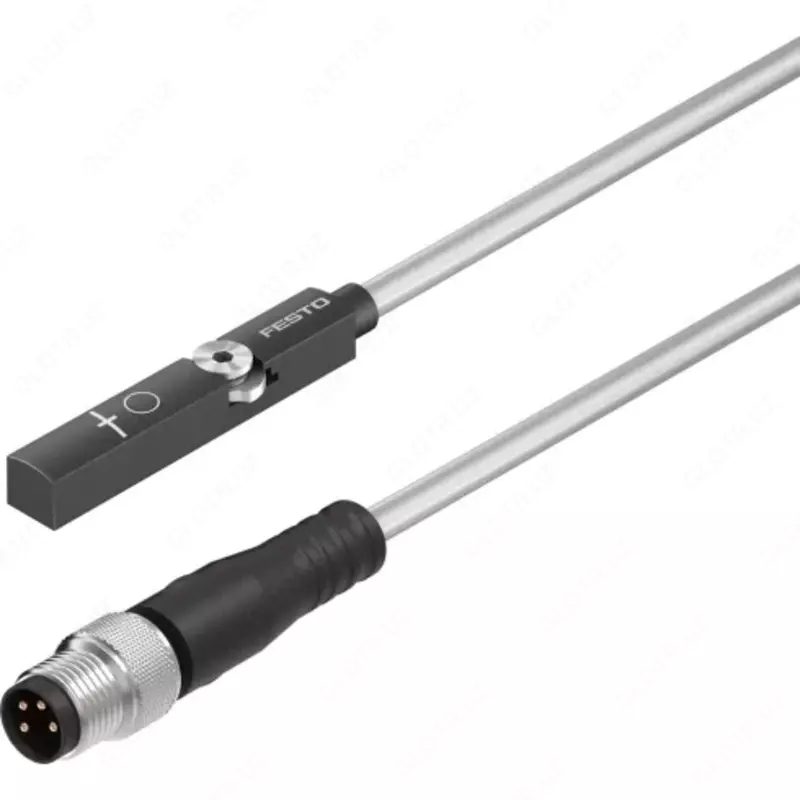

Датчик положения Festo SDAS-MHS-M40-1L-PNLK-PN-E-0.3-M8   Описание и характеристики

Датчик положения Festo SDAS-MHS-M40-1L-PNLK-PN-E-0.3-M8 — магнитный датчик, предназначенный для установки в Т-образную щель. Подходит для широкого диапазона цилиндров и захватов Festo.

Принцип работы и функциональность

Датчик SDAS используется для бесконтактного опроса позиции поршня цилиндров, чья позиция может быть определена магнитным способом. SDAS сочетает две функции в одном устройстве:

1. как датчик положения, обеспечивает выходной сигнал, пропорциональный ходу в пределах диапазона чувствительности. Сигнал становится доступен в IO-Link. Более того, 4 канала можно запрограммировать через IO-Link как датчик приближения, оконный компаратор или компаратор гистерезиса.
2. как программируемый датчик приближения, SDAS обеспечивает двоичную обратную связь о положении поршня, которая доступна как стандартный выходной сигнал 24 В. Кроме того, две точки переключения датчика приближения можно обучить в пределах диапазона считывания с помощью емкостной клавиши управления непосредственно на устройстве.

Ключевые особенности датчиков SDAS

• очень компактный дизайн — идеальное решение для захватов, компактных цилиндров и других применений с ограниченным;
• защищены от короткого замыкания и способны выдерживать нагрузки;
• кабели датчиков прочные к изгибу, стойкие к скручиванию;
• оснащены светодиодами для индикации рабочего состояния;
• программируемый IO-Link и/или дискретный выход.

Корпус датчиков SDAS выполнен из усиленного полиамида и легированной нержавеющей стали. Материал оплетки кабеля — термопластичный полиуретан.

Сообщить о неточности в описании

Основные характеристики Производитель Festo Артикул 8063974 Наименование Датчик положения Серия товара SDAS Группа Датчики Внутренний стандарт IDO28456 Технические характеристики Измеряемая величина Положение Метод измерения Холла Принцип измерения Магнитный Максимальная частота переключения 125 Гц Оптимальное решение для Пневмоцилиндров Электрические характеристики Тип электрического подключения Штекер с кабелем EN 61076-2-104 Максимальный выходной ток 50 мA Электрическое подключение M8x1 Количество контактов 4-пин Класс защиты IP65 IP68 Выходной сигнал PNP (2х) или NPN (2х) Напряжение питания 10 - 30 В DC Электрическое состояние выхода Н. З. или Н. О. контакт Максимальная коммутируемая мощность 1,5 Вт Падение напряжения   Датчик положения Festo SDAS-MHS-M40-1L-PNLK-PN-E-0.3-M8   ≤ 0,5 В Остаточная пульсация 10 % Способность выдерживать перегрузку Да Массо-габаритные и монтажные характеристики Тип крепления Затянутый. Вставляется в паз сверху Способ крепления датчика Т-образный паз Длина кабеля 0,3 м Форма датчика Кубическая Радиус изгиба 28 мм Вес 9,5 г Интерфейс IO-Link, протокол Device V 1.1 IO-Link, профиль Умный сенсорный профиль IO-Link, классы функции Переменная данных процесса (PDV); Идентификация; Диагностика; Teach channel; Переключение сигнального канала (SSC) IO-Link, режим связи COM2 (38,4 кБод) IO-Link, поддержка SIO режима Да IO-Link, тип порта A IO-Link, ширина данных процесса IN 2 байт IO-Link, данные процесса содержат IN 12 бит PDV (значение измерения позиции); 4 бит SSC (сигнал переключения) IO-Link, минимальное время цикла 2,5 мс Особенности материалов Материал корпуса PA (Полиамид) с армированием; Нержавеющая легированная сталь Материал оплетки кабеля TPE-U (PUR) (Термопластичный полиуретан) Условия эксплуатации Положение при сборке Любое Температура окружающей среды От -20 °C до +70 °C Атрибуты кабеля Энергетическая цепь + робот Прочность на изгиб В соответствии со стандартом Festo Прокладка в кабельных цепях 5 млн. циклов Стойкость к скручиванию > 300 000 циклов, ±270°/0.1 м Защита от короткого замыкания Да Защищен от смены полярности Для всех электрических соединений Дополнительные характеристики Опции настройки IO-Link; Емкостная кнопка Цвет оплетки кабеля Серый Рабочий режим дисплея Жёлтый светодиод   Датчик положения Festo SDAS-MHS-M40-1L-PNLK-PN-E-0.3-M8
