Датчик положения Festo SDBT-BSW-1L-ZU-W-5-N-LE

Датчик положения Festo SDBT-BSW-1L-ZU-W-5-N-LE     Описание и характеристики

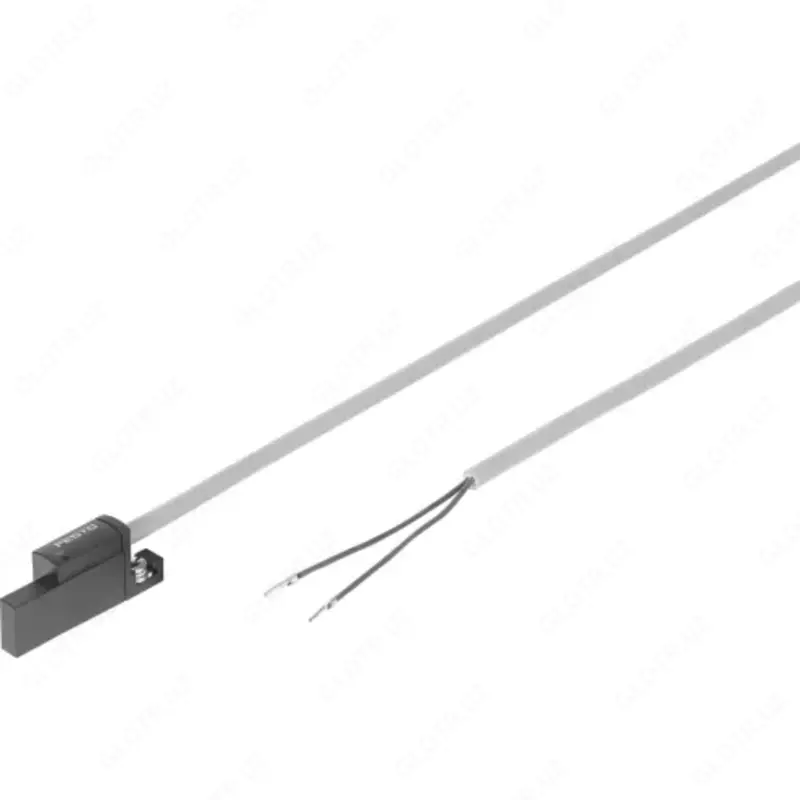

Датчик положения Festo SDBT-BSW-1L-ZU-W-5-N-LE — бесконтактный магниторезистивный датчик положения, предназначенный для установки на приводы и цилиндры. Устанавливается в Т-образный паз сверху, с монтажным винтом.

Ключевые особенности датчиков SDBT

• стойкие к маслам;
• стойкие к полям и брызгам сварки;
• устойчивы к ультрафиолету;
• есть светодиодная индикация рабочего состояния;
• с защитой от короткого замыкания и смены полярности;
• есть взрывозащищенное исполнение.

Корпус датчиков SDBT выполнен из усиленного полиамида, эпоксидной смолы и легированной нержавеющей стали. Материал оплетки кабеля — поливинилхлорид.

Сообщить о неточности в описании

Основные характеристики Производитель Festo Артикул 2427617 Наименование Датчик положения Серия товара SDBT Группа Датчики Внутренний стандарт IDO28456 Технические характеристики Измеряемая величина Положение Метод измерения Магниторезистивный Максимальная скорость перемещения 1 м/с Характеристика переключения в процессе сварки Выходной сигнал фиксируется Повторяемость дискретного выхода 0,1 мм Время включения <= 15 мс Время отключения <= 25 мс Максимальная частота переключения 25 Гц Направление выхода Аксиальный Оптимальное решение для Пневмоцилиндров Электрические характеристики Тип электрического подключения Кабель Максимальный выходной ток 80 мА Количество контактов 2-пин Класс защиты IP65 IP68 Минимальный ток нагрузки 2,4 мА Напряжение питания 0 - 30 В DC Номинальное рабочее напряжение 24 В DC Электрическое состояние выхода Н. О. контакт Остаточный ток < 0,7 мА Максимальная коммутируемая мощность 1,9 Вт   Датчик положения Festo SDBT-BSW-1L-ZU-W-5-N-LE     Падение напряжения < 6 В Способность выдерживать перегрузку Да Максимальный выходной ток монтажных принадлежностей 80 мА Максимальная коммутируемая мощность в принадлежностях 1,9 Вт Массо-габаритные и монтажные характеристики Тип крепления Вставляется в паз сверху Способ крепления датчика Т-образный паз Длина кабеля 5 м Форма датчика Кубическая Вес 116,9 г Особенности материалов Материал корпуса Эпоксидная смола PA (Полиамид) с армированием Нержавеющая легированная сталь Материал оплетки кабеля PVC (Поливинилхлорид) облученная Материал изоляции PVC (Поливинилхлорид) Условия эксплуатации Положение при сборке Любое Температура окружающей среды От -25 °C до +85 °C Специальные характеристики Стойкость к ультрафиолету Стойкий к маслу Стойкость к полям сварки Стойкие к брызгам сварки Условия испытания кабеля По запросу Атрибуты кабеля Стойкие к брызгам сварки Стойкость к магнитным полям Нечувствительность к переменным магнитным полям (50 … 60 Hz) < 160 mT Исполнение, не чувствительное полям сварки < Bon Прочность на изгиб В соответствии со стандартом Festo Максимальный момент затяжки 0,6 Нм Защита от короткого замыкания Да Защищен от смены полярности Для всех электрических соединений Стандарты Соответствует стандарту EN 60947-5-2 Дополнительные характеристики Цвет корпуса Черный Цвет оплетки кабеля Серый Резервный рабочий дисплей Оранжевый светодиод Рабочий режим дисплея Жёлтый светодиод   Датчик положения Festo SDBT-BSW-1L-ZU-W-5-N-LE
