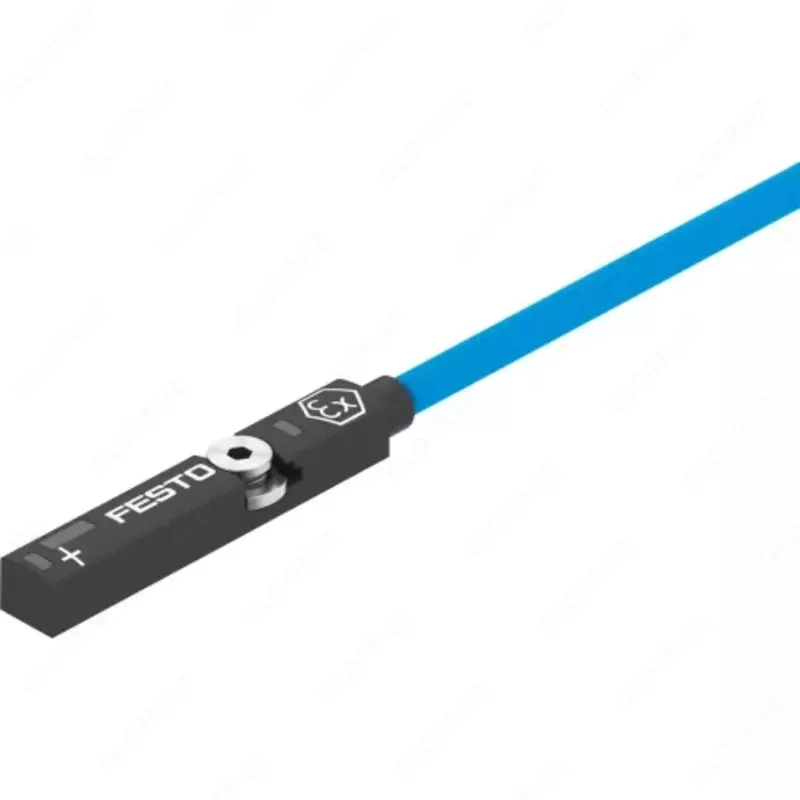

Датчик положения Festo SDBT-MS-20NL-ZN-E-5-LE-EX6

Датчик положения Festo SDBT-MS-20NL-ZN-E-5-LE-EX6   Описание и характеристики

Датчик положения Festo SDBT-MS-20NL-ZN-E-5-LE-EX6 — бесконтактный магниторезистивный датчик положения, предназначенный для установки на приводы и цилиндры. Устанавливается в Т-образный паз сверху, с монтажным винтом.

Ключевые особенности датчиков SDBT

• стойкие к маслам;
• стойкие к полям и брызгам сварки;
• устойчивы к ультрафиолету;
• есть светодиодная индикация рабочего состояния;
• с защитой от короткого замыкания и смены полярности;
• есть взрывозащищенное исполнение.

Корпус датчиков SDBT выполнен из усиленного полиамида, эпоксидной смолы и легированной нержавеющей стали. Материал оплетки кабеля — поливинилхлорид.

Сообщить о неточности в описании

Основные характеристики Производитель Festo Артикул 579071 Наименование Датчик положения Серия товара SDBT Группа Датчики Внутренний стандарт IDO28456 Технические характеристики Измеряемая величина Положение Метод измерения Магниторезистивный Максимальная входная мощность T4: 350 мВт T6: 72 мВт Повторяемость дискретного выхода 0,1 мм Эффективная индуктивность 30 мкГн Эффективная мощность 79 нФ Время включения < 1 мс Время отключения < 1 мс Максимальная частота переключения 330 Гц Направление выхода Аксиальный Оптимальное решение для Пневмоцилиндров Электрические характеристики Тип электрического подключения Кабель Количество контактов 2-пин Максимальный входной ток 0,25 A Класс защиты IP65 IP68 Выходной сигнал NAMUR Напряжение питания 7,5 - 18 В DC Максимальное входное напряжение 28 В Номинальное рабочее напряжение 8,2 В DC Электрическое состояние выхода   Датчик положения Festo SDBT-MS-20NL-ZN-E-5-LE-EX6   NAMUR Остаточный ток От 0,4 до 1 мА Остаточная пульсация 10 % Массо-габаритные и монтажные характеристики Тип крепления Вставляется в паз сверху Способ крепления датчика Т-образный паз Длина кабеля 5 м Форма датчика Кубическая Ширина 6,4 мм Высота 4,6 мм Длина 156,3 мм Вес 53 г Особенности материалов Материал корпуса PA (Полиамид) с армированием; Нержавеющая легированная сталь Материал оплетки кабеля TPE-U (PUR) (Термопластичный полиуретан) Материал изоляции PP (Полипропилен) Условия эксплуатации Положение при сборке Любое Температура окружающей среды От -40 °C до +85 °C Специальные характеристики Стойкий к маслу Взрывозащита типа (Пыль) Ex ia IIIC T135°C Da Условия испытания кабеля По запросу Атрибуты кабеля Пригоден для кабельных цепей Категория ATEX (Газ) II 1G Взрывозащита типа (Газ) Ex ia IIC T4...T6 Ga Взрывобезопасная температура окружающей среды Т4, с фиксацией кабеля: -40°C <= Ta <= +85°C T4: -20°C <= Ta <= +85°C Т6, с фиксацией кабеля: -40°C <= Ta <= +45°C T6: -20°C <= Ta <= +45°C Категория ATEX (Пыль) II 1D Прочность на изгиб В соответствии со стандартом Festo Максимальный момент затяжки 0,6 Нм Защищен от смены полярности Для всех электрических соединений Стандарты Соответствует стандарту EN 60947-5-6 Сертификационный департамент DNV 17.0027 X IECEx KIWA 16.0020 X PTZ 16 ATEX 0010 X Сертификация взрывозащиты за пределами Евросоюза EPL Da (BR) EPL Da (IEC-EX) EPL Ga (BR) EPL Ga (IEC-EX) Дополнительные характеристики Цвет корпуса Черный Цвет оплетки кабеля голубой Рабочий режим дисплея Жёлтый светодиод Датчик положения Festo SDBT-MS-20NL-ZN-E-5-LE-EX6
