Датчик положения Festo SIEA-M30B-UI-S

Датчик положения Festo SIEA-M30B-UI-S   Описание и характеристики

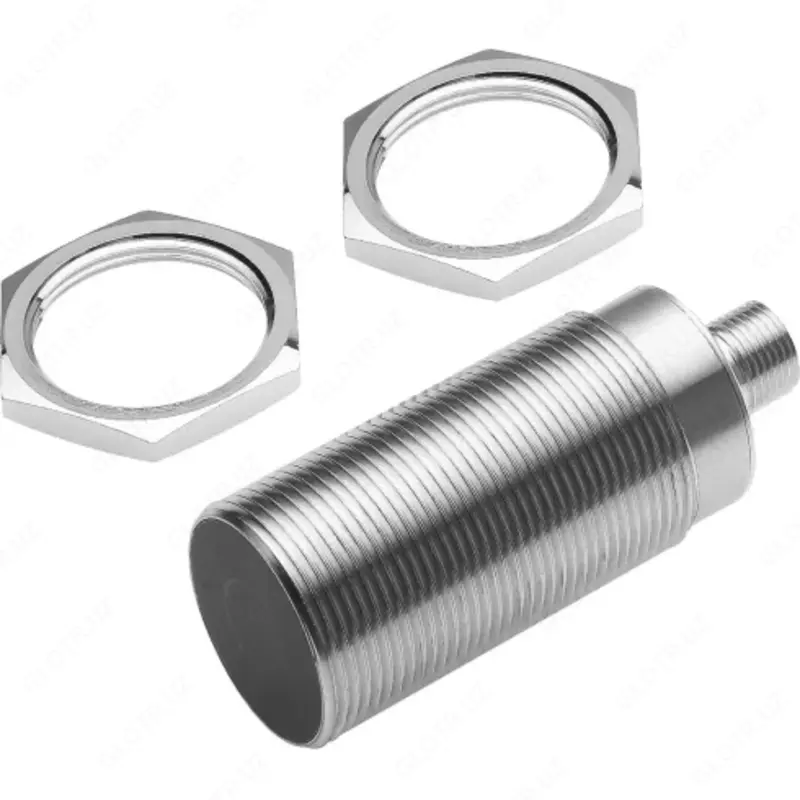

Датчик положения Festo SIEA-M30B-UI-S — круглый бесконтактный датчик положения с аналоговым входом. С индуктивным принципом измерения. Дополнительно к традиционным измерениям и задачам мониторинга и управления аналоговый датчик открывает новые возможности — например, при измерении вибрации и изменяющегося расстояния до объекта.

Основные характеристики индуктивных датчиков

• обнаруживают все токопроводящие объекты, которые проходят или остаются в высокочастотном магнитном поле (которое создается встроенным осциллятором);
• работают по принципу приближения — объект не оказывает на них механического воздействия;
• датчики этого типа не нуждаются в механических чувствительных элементах (ролики, кулачки или рычаги);
• работают без механического электрического контакта, а переключаются электроникой.

Преимущества индуктивных датчиков SIEA

• большой ресурс работы — нет механического износа, поэтому датчики долго служат;
• нет поломок по причине загрязнения или подгорания контактов;
• нет ошибочных срабатываний (в результате дребезга контактов);
• высокая частота переключения;
• стойкость к вибрации;
• полностью герметичная конструкция, с высокой степенью защиты;
• есть защита от короткого замыкания и смены полярности в диапазоне рабочего напряжения.

Корпус датчиков SIEA с аналоговым входом выполнен из хромированной латуни.

Сообщить о неточности в описании

Основные характеристики Производитель Festo Артикул 538294 Наименование Датчик положения Серия товара SIEA Группа Датчики Внутренний стандарт IDO28456 Технические характеристики Измеряемая величина Положение Метод измерения Индуктивный Диапазон измерения дистанции От 0 до 20 мм Передаточное число Алюминий = 0,2
Нержавеющая сталь, St 18/8 = 0.65
Медь = 0,17
Латунь = 0,3
Сталь, St 37 = 1,0 Разрешающая способность при измерении перемещения 0,005 мм Температурный дрейф от реальной дистанции переключения ≤ ±10 % Ширина полосы пропускания 200Гц (-3дБ когда s = 10мм) Максимальная нагрузка по току на аналоговом выходе по напряжению 10 мА Максимальная нагрузка на аналоговом выходе по напряжению 500 Ом Максимальный выход по току/напряжению без объекта 120 % Точность повторения 0,3 мм   Датчик положения Festo SIEA-M30B-UI-S   Максимальная частота переключения 200 Гц Тип установки Заподлицо Точность повторения при постоянных условиях +/- 0,05 мм Электрические характеристики Тип электрического подключения Розетка разъема по EN 61076-2-104 Электрическое подключение M12x1 Диапазон сигнала От 0 до 10 В; От 4 до 20 мА Количество контактов 4-пин Класс защиты IP67 Выходной сигнал Аналоговый Напряжение питания 15 - 30 В DC Холостой ток <= 10 мА Остаточная пульсация 20 % Массо-габаритные и монтажные характеристики Тип крепления С контргайкой Размер M30 Момент затяжки 70 Нм Форма датчика Цилиндрическая Вес 155 г Особенности материалов Материал корпуса Латунь хромированная Условия эксплуатации Температура окружающей среды От -25 °C до +70 °C Сопротивление коррозии 2 - Средняя стойкость к коррозии Защита от короткого замыкания Пульсирующий Защищен от смены полярности Для рабочего напряжения   Датчик положения Festo SIEA-M30B-UI-S
