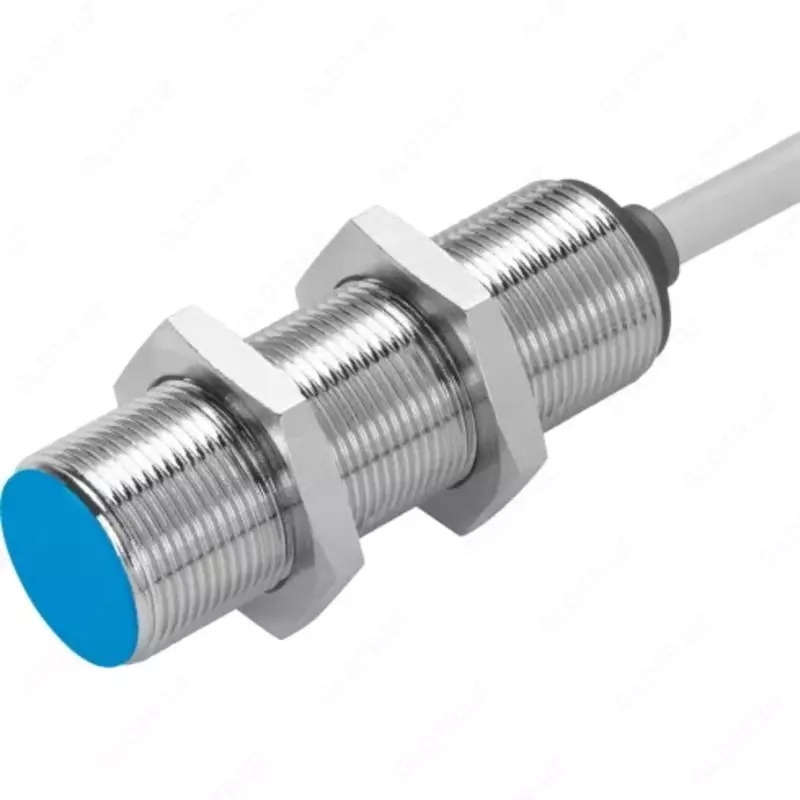

Датчик положения Festo SIED-M18B-ZS-K-L   Описание и характеристики

Датчик положения Festo SIED-M18B-ZS-K-L — круглые бесконтактные датчики положения для постоянного и переменного тока. Со стандартным расстоянием срабатывания.

Принцип работы

Индуктивные датчики — генераторы сигналов, которые бесконтактно реагируют на перемещения рабочих органов машин, роботов, конвейерных систем и других объектов, вырабатывая электрические сигналы. Имеют встроенный осциллятор, который создает высокочастотное магнитное поле. Все токопроводящие объекты, которые проходят или остаются в этом поле, обнаруживаются индуктивными датчиками.

Датчики такого типа имеют ряд преимуществ:

• нет механического износа (бесконтактная работа, отсутствие механических чувствительных элементов). В результате — большой ресурс работы и долгий срок службы;
• нет поломок из-за загрязнения или подгорания контактов;
• нет дребезга контактов и в результате ошибочных срабатываний;
• высокая частота переключения;
• стойкость к вибрациям;
• полностью герметичные с высокой степенью защиты.

Ключевые особенности индуктивных датчиков SIED

• экономичное решение с корпусом из усиленного пластика, стойкого к коррозии;
• доступны варианты исполнения с корпусом из металла или полиамида;
• для постоянного и переменного напряжения;
• одобрены для применения в пищевой и упаковочной промышленности;
• оснащены светодиодной индикацией рабочего состояния.

Корпус датчиков SIED выполнен из усиленного полиамида или никелированной латуни. Материал оплетки кабеля — поливинилхлорид или полиуретан.

Сообщить о неточности в описании

Основные характеристики Производитель Festo Артикул 538280 Наименование Датчик положения Серия товара SIED Группа Датчики Внутренний стандарт IDO28456 Технические характеристики Измеряемая величина Положение Метод измерения Индуктивный Передаточное число Алюминий = 0,4
Нержавеющая сталь, St 18/8 = 0.7
Медь = 0,3
Латунь = 0,4
Сталь, St 37 = 1,0 Расстояние срабатывания 5 мм Гарантированная дистанция переключения 4,05 мм Гистерезис   Датчик положения Festo SIED-M18B-ZS-K-L   От 0,04 до 1,15 мм Точность повторения 0,15 мм Линейная частота 50 Гц Максимальная частота переключения 490 Гц (DC) 25 Гц (AC) Тип установки Заподлицо Электрические характеристики Тип электрического подключения Кабель Максимальный выходной ток 300 мА Количество контактов 2-пин Класс защиты IP67 Минимальный ток нагрузки 5 мА Напряжение питания 20 - 320 В DC; 20 - 265 В AC Электрическое состояние выхода Н. О. контакт Холостой ток <= 1,5 мА Падение напряжения ≤ 8 В Массо-габаритные и монтажные характеристики Тип крепления С контргайкой Размер M18 Длина кабеля 2,5 м Момент затяжки 20 Нм Форма датчика Цилиндрическая Вес 110 г Особенности материалов Материал корпуса Латунь; PA (Полиамид); Никелирование Материал оплетки кабеля TPE-U (PUR) (Термопластичный полиуретан) Материал изоляции PVC (Поливинилхлорид) Условия эксплуатации Температура окружающей среды От -25 °C до +85 °C Сопротивление коррозии 1 - Низкая стойкость к коррозии Защита от короткого замыкания Нет Защищен от смены полярности Для всех электрических соединений Стандарты Соответствует стандарту EN 60947-5-2 Дополнительные характеристики Рабочий режим дисплея Жёлтый светодиод   Датчик положения Festo SIED-M18B-ZS-K-L
