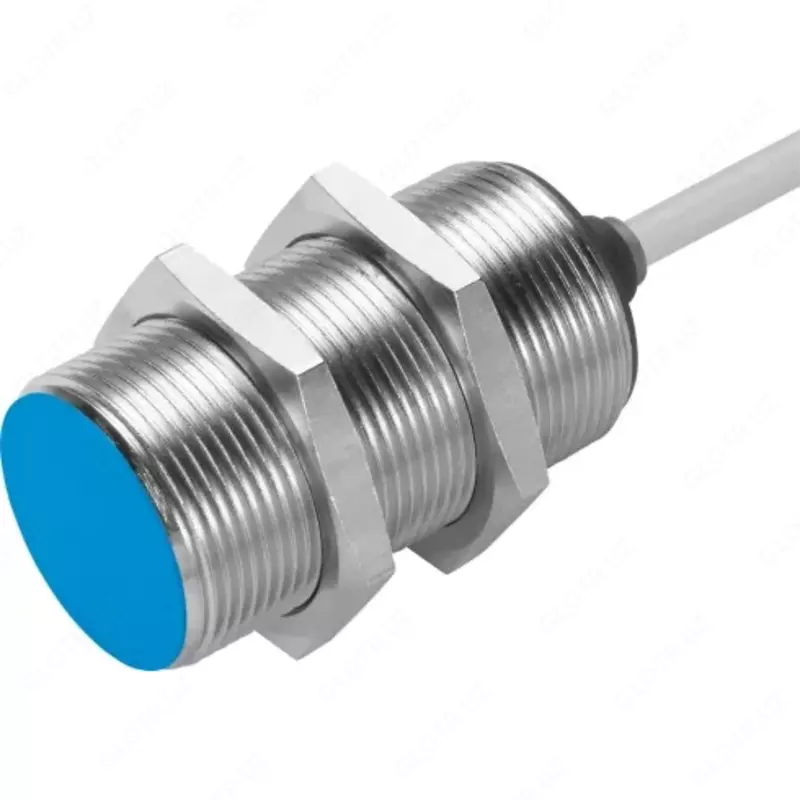

Датчик положения Festo SIED-M30B-ZO-K-L

Датчик положения Festo SIED-M30B-ZO-K-L   Описание и характеристики

Датчик положения Festo SIED-M30B-ZO-K-L — круглые бесконтактные датчики положения для постоянного и переменного тока. Со стандартным расстоянием срабатывания.

Принцип работы

Индуктивные датчики — генераторы сигналов, которые бесконтактно реагируют на перемещения рабочих органов машин, роботов, конвейерных систем и других объектов, вырабатывая электрические сигналы. Имеют встроенный осциллятор, который создает высокочастотное магнитное поле. Все токопроводящие объекты, которые проходят или остаются в этом поле, обнаруживаются индуктивными датчиками.

Датчики такого типа имеют ряд преимуществ:

• нет механического износа (бесконтактная работа, отсутствие механических чувствительных элементов). В результате — большой ресурс работы и долгий срок службы;
• нет поломок из-за загрязнения или подгорания контактов;
• нет дребезга контактов и в результате ошибочных срабатываний;
• высокая частота переключения;
• стойкость к вибрациям;
• полностью герметичные с высокой степенью защиты.

Ключевые особенности индуктивных датчиков SIED

• экономичное решение с корпусом из усиленного пластика, стойкого к коррозии;
• доступны варианты исполнения с корпусом из металла или полиамида;
• для постоянного и переменного напряжения;
• одобрены для применения в пищевой и упаковочной промышленности;
• оснащены светодиодной индикацией рабочего состояния.

Корпус датчиков SIED выполнен из усиленного полиамида или никелированной латуни. Материал оплетки кабеля — поливинилхлорид или полиуретан.

Сообщить о неточности в описании

Основные характеристики Производитель Festo Артикул 538290 Наименование Датчик положения Серия товара SIED Группа Датчики Внутренний стандарт IDO28456 Технические характеристики Измеряемая величина Положение Метод измерения Индуктивный Передаточное число Алюминий = 0,4
Нержавеющая сталь, St 18/8 = 0.7
Медь = 0,3
Латунь = 0,4
Сталь, St 37 = 1,0 Расстояние срабатывания 10 мм Гарантированная дистанция переключения 8,1 мм Гистерезис От 0,05 до 2,2 мм Точность повторения 0,3 мм Линейная частота 50 Гц   Датчик положения Festo SIED-M30B-ZO-K-L     Максимальная частота переключения 200 Гц (DC) 25 Гц (AC) Тип установки Заподлицо Электрические характеристики Тип электрического подключения Кабель Максимальный выходной ток 300 мА Количество контактов 2-пин Класс защиты IP67 Минимальный ток нагрузки 5 мА Напряжение питания 20 - 320 В DC; 20 - 265 В AC Электрическое состояние выхода Н. З. контакт Холостой ток <= 1,5 мА Падение напряжения ≤ 8 В Массо-габаритные и монтажные характеристики Тип крепления С контргайкой Размер M30 Длина кабеля 2,5 м Момент затяжки 40 Нм Форма датчика Цилиндрическая Вес 190 г Особенности материалов Материал корпуса Латунь; PA (Полиамид); Никелирование Материал оплетки кабеля TPE-U (PUR) (Термопластичный полиуретан) Материал изоляции PVC (Поливинилхлорид) Условия эксплуатации Температура окружающей среды От -25 °C до +85 °C Сопротивление коррозии 1 - Низкая стойкость к коррозии Защита от короткого замыкания Нет Защищен от смены полярности Для всех электрических соединений Стандарты Соответствует стандарту EN 60947-5-2 Дополнительные характеристики Рабочий режим дисплея Жёлтый светодиод   Датчик положения Festo SIED-M30B-ZO-K-L
