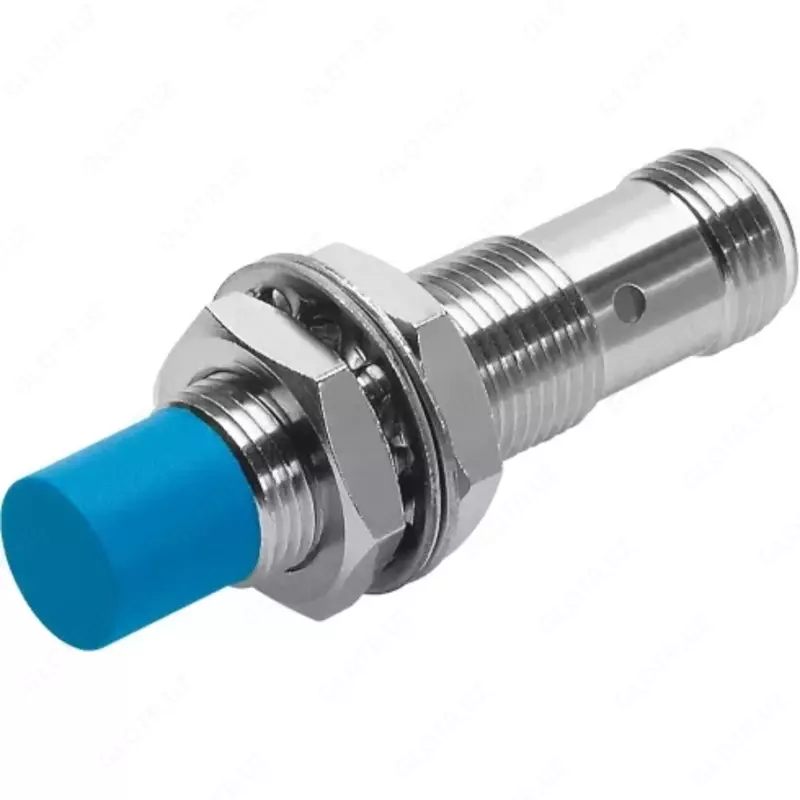

Датчик положения Festo SIEF-M12NB-NS-S-L

Датчик положения Festo SIEF-M12NB-NS-S-L     Описание и характеристики

Датчик положения Festo SIEF-M12NB-NS-S-L — круглый бесконтактный датчик положения, стойкий к полям сварки. Со стандартным расстоянием срабатывания. Бесконтактно реагируют на перемещения рабочих органов машин, роботов, конвейерных систем и других объектов, вырабатывая электрические сигналы. Электрический сигнал генерируется, если металлический объект приближается к активной поверхности индуктивного датчика и входит в пределы дистанции переключения.

Индуктивный датчик имеет ряд преимуществ:

• нет механического износа, так как в датчике отсутствуют механические чувствительные элементы (ролики, кулачки или рычаги). В результате — большой ресурс работы и долгий срок службы;
• датчик не ломается из-за загрязнения или подгорания контактов (работает без механического электрического контакта, переключается электроникой);
• устойчив к вибрациям;
• полностью герметичная конструкция с высокой степенью защиты.

Ключевые особенности датчиков SIEF

• исполнение с корпусом, устойчивым к воздействию брызг сварки;
• фактор редуцирования 1 для всех металлов — имеют одинаково большую дистанцию переключения для объектов из любого металла;
• стойкие к магнитным полям;
• могут работать в большом диапазоне рабочих температур;
• надежная защита от электромагнитной интерференции;
• высокая частота переключения;
• стандартная дистанция переключения;
• оснащены светодиодной индикацией рабочего состояния.

Корпус индуктивных датчиков может быть выполнен из разных материалов, в зависимости от типоразмера:

• у датчиков размера M8x1 — из нержавеющей стали и полиамида;
• корпус датчиков остальных типоразмеров выполнен из хромированной латуни и PBT (полибутилентерефталата).

Сообщить о неточности в описании

Основные характеристики Производитель Festo Артикул 538313 Наименование Датчик положения Серия товара SIEF Группа Датчики Внутренний стандарт IDO28456 Технические характеристики Измеряемая величина Положение Метод измерения Индуктивный Передаточное число Алюминий = 1,0
Нержавеющая сталь, St 18/8 = 1.0
Медь = 1,0
Латунь = 1,0
Сталь, St 37 = 1,0 Расстояние срабатывания 8 мм   Датчик положения Festo SIEF-M12NB-NS-S-L   Гарантированная дистанция переключения 6,48 мм Гистерезис От 0,24 до 1,2 мм Точность повторения 0,16 мм Максимальная частота переключения 2000 Гц Тип установки Выступающий Электрические характеристики Тип электрического подключения Разъем Fixcon Максимальный выходной ток 200 мА Электрическое подключение M12x1 Количество контактов 3-жильный Класс защиты IP67 Выходной сигнал NPN Напряжение питания 0 - 30 В DC Электрическое состояние выхода Н. О. контакт Холостой ток <= 15 мА Падение напряжения ≤ 1,8 В Остаточная пульсация 10 % Массо-габаритные и монтажные характеристики Тип крепления С контргайкой Размер M12 Момент затяжки 10 Нм Форма датчика Цилиндрическая Вес 22 г Особенности материалов Материал корпуса Латунь; PBT (Полибутилентерефталат); Хромирование Условия эксплуатации Температура окружающей среды От -30 °C до +85 °C Стойкость к магнитным полям Магнитное поле постоянного и переменного тока Сопротивление коррозии 2 - Средняя стойкость к коррозии Защита от короткого замыкания Пульсирующий Защищен от смены полярности Для всех электрических соединений Стандарты Соответствует стандарту EN 60947-5-2 Дополнительные характеристики Рабочий режим дисплея Жёлтый светодиод   Датчик положения Festo SIEF-M12NB-NS-S-L
