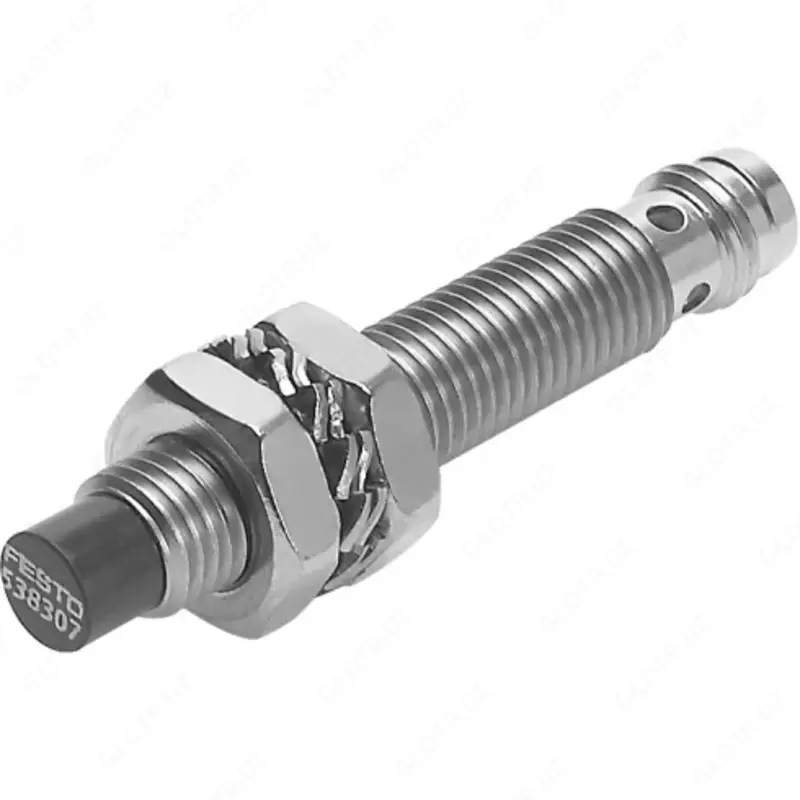

Датчик положения Festo SIEF-M8NB-PS-S-L

Датчик положения Festo SIEF-M8NB-PS-S-L   Описание и характеристики

Датчик положения Festo SIEF-M8NB-PS-S-L — круглый бесконтактный датчик положения, стойкий к полям сварки. Со стандартным расстоянием срабатывания. Бесконтактно реагируют на перемещения рабочих органов машин, роботов, конвейерных систем и других объектов, вырабатывая электрические сигналы. Электрический сигнал генерируется, если металлический объект приближается к активной поверхности индуктивного датчика и входит в пределы дистанции переключения.

Индуктивный датчик имеет ряд преимуществ:

• нет механического износа, так как в датчике отсутствуют механические чувствительные элементы (ролики, кулачки или рычаги). В результате — большой ресурс работы и долгий срок службы;
• датчик не ломается из-за загрязнения или подгорания контактов (работает без механического электрического контакта, переключается электроникой);
• устойчив к вибрациям;
• полностью герметичная конструкция с высокой степенью защиты.

Ключевые особенности датчиков SIEF

• исполнение с корпусом, устойчивым к воздействию брызг сварки;
• фактор редуцирования 1 для всех металлов — имеют одинаково большую дистанцию переключения для объектов из любого металла;
• стойкие к магнитным полям;
• могут работать в большом диапазоне рабочих температур;
• надежная защита от электромагнитной интерференции;
• высокая частота переключения;
• стандартная дистанция переключения;
• оснащены светодиодной индикацией рабочего состояния.

Корпус индуктивных датчиков может быть выполнен из разных материалов, в зависимости от типоразмера:

• у датчиков размера M8x1 — из нержавеющей стали и полиамида;
• корпус датчиков остальных типоразмеров выполнен из хромированной латуни и PBT (полибутилентерефталата).

Сообщить о неточности в описании

Основные характеристики Производитель Festo Артикул 538307 Наименование Датчик положения Серия товара SIEF Группа Датчики Внутренний стандарт IDO28456 Технические характеристики Измеряемая величина Положение Метод измерения Индуктивный Передаточное число Алюминий = 1,0
Нержавеющая сталь, St 18/8 = 1.0
Медь = 1,0
Латунь = 1,0
Сталь, St 37 = 1,0 Расстояние срабатывания 4 мм Гарантированная дистанция переключения 3,24 мм Гистерезис   Датчик положения Festo SIEF-M8NB-PS-S-L   От 0,12 до 0,6 мм Точность повторения 0,08 мм Максимальная частота переключения 2000 Гц Тип установки Выступающий Электрические характеристики Тип электрического подключения Штекер по EN 60947-5-2 Максимальный выходной ток 150 мА Электрическое подключение M8x1 Количество контактов 3-жильный Класс защиты IP67 Выходной сигнал PNP Напряжение питания 0 - 30 В DC Электрическое состояние выхода Н. О. контакт Холостой ток <= 15 мА Падение напряжения ≤ 1,8 В Остаточная пульсация 10 % Массо-габаритные и монтажные характеристики Тип крепления С контргайкой Размер M8 Момент затяжки 10 Нм Форма датчика Цилиндрическая Ширина 14,8 мм Высота 15 мм Длина 52 мм Вес 19 г Особенности материалов Материал корпуса PA (Полиамид); Нержавеющая легированная сталь Условия эксплуатации Температура окружающей среды От -30 °C до +85 °C Стойкость к магнитным полям Магнитное поле постоянного и переменного тока Сопротивление коррозии 4 - Очень высокая стойкость к коррозии Защита от короткого замыкания Пульсирующий Защищен от смены полярности Для всех электрических соединений Стандарты Соответствует стандарту EN 60947-5-2 Дополнительные характеристики Рабочий режим дисплея Жёлтый светодиод Датчик положения Festo SIEF-M8NB-PS-S-L
