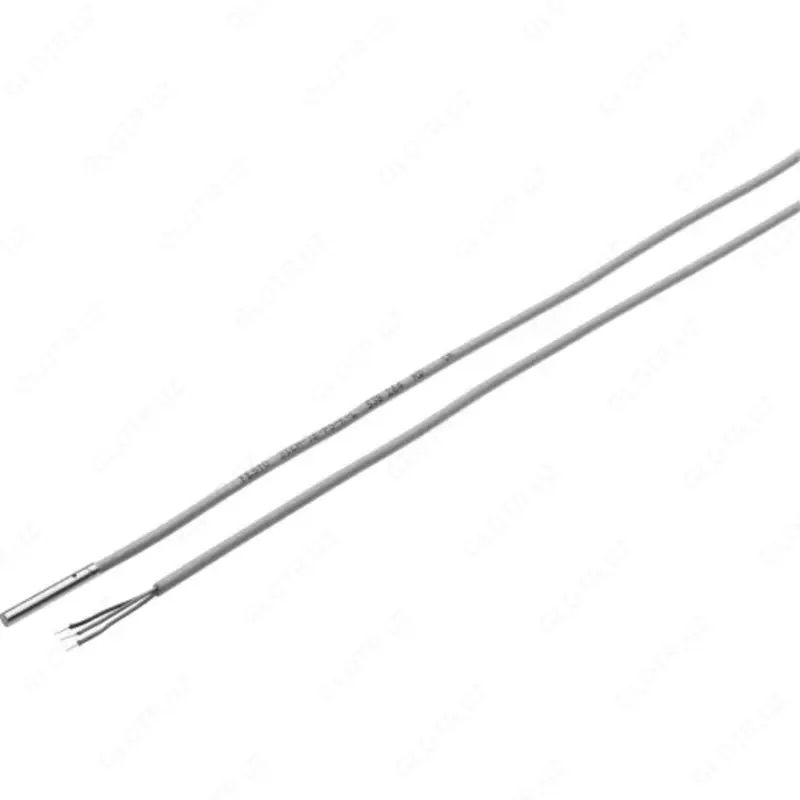

Датчик положения Festo SIEH-3B-NS-K-L

Описание и характеристики

Датчик положения Festo SIEH-3B-NS-K-L — круглый бесконтактный датчик положения с увеличенным расстоянием срабатывания.

Принцип работы

Датчик этого типа бесконтактно реагирует на функциональные перемещения рабочих органов машин, роботов, конвейерных систем и т.д., вырабатывая электрические сигналы. Электрический сигнал генерируется, когда металлический объект приближается к активной поверхности датчика и входит в пределы дистанции переключения.

Основные преимущества индуктивных датчиков

• нет дребезга контактов и ошибочных срабатываний;
• нет поломок по причине загрязнения или подгорания контактов (индуктивные датчики работают без механического электрического контакта, а переключаются электроникой);
• не нуждаются в механических чувствительных элементах (роликах, кулачках или рычагах) — благодаря этому отсутствует механический износ и датчики имеют большой ресурс работы;
• стойкость к вибрации;
• полная герметичность конструкции и высокая степень защиты.

Ключевые особенности датчиков SIEH

• доступны в миниатюрном исполнении с диаметром 3 мм и корпусом из высококачественной нержавеющей стали;
• увеличенная дистанция переключения;
• полностью защищены от перегрузки, короткого замыкания, смены полярности, индуктивной нагрузки, электростатического разряда, пиков напряжения и высокочастотных полей;
• есть светодиодная индикация рабочего состояния;
• высокая частота переключения.

Корпус индуктивных датчиков SIEH выполнен из легированной нержавеющей стали, материал оплетки кабеля — термопластичный полиуретан.

Сообщить о неточности в описании

Основные характеристики Производитель Festo Артикул 538266 Наименование Датчик положения Серия товара SIEH Группа Датчики Внутренний стандарт IDO28456 Технические характеристики Измеряемая величина Положение Метод измерения Индуктивный Передаточное число Алюминий = 0,5
Нержавеющая сталь, St 18/8 = 0.8
Медь = 0,45
Латунь = 0,6
Сталь, St 37 = 1,0 Расстояние срабатывания 1 мм Гарантированная дистанция переключения 0,81 мм Гистерезис <= 0,12 мм Время включения 0,02 мс Точность повторения 0,02 мм Максимальная частота переключения 3000 Гц Тип установки Заподлицо Электрические характеристики Тип электрического подключения Кабель Максимальный выходной ток 100 мА Количество контактов 3-жильный Класс защиты IP67 Выходной сигнал NPN Напряжение питания 0 - 30 В DC Электрическое состояние выхода Н. О. контакт Холостой ток <= 10 мА Остаточный ток <= 0,1 мА Падение напряжения ≤ 2 В Остаточная пульсация 20 % Защита от индуктивной нагрузки Встроенный выходной ток < 100 мA и частота переключения < 10 Гц Массо-габаритные и монтажные характеристики Тип крепления Фиксатор Размер 3 мм Длина кабеля 2,5 м Форма датчика Цилиндрическая Вес 18 г Особенности материалов Материал корпуса Нержавеющая легированная сталь Материал оплетки кабеля TPE-U (PUR) (Термопластичный полиуретан) Материал изоляции PVC (Поливинилхлорид) Условия эксплуатации Температура окружающей среды От -25 °C до +70 °C Сопротивление коррозии 4 - Очень высокая стойкость к коррозии Защита от короткого замыкания Пульсирующий Защищен от смены полярности Для всех электрических соединений Стандарты Соответствует стандарту EN 60947-5-2 Дополнительные характеристики Рабочий режим дисплея Жёлтый светодиод
