Датчик положения Festo SIEH-M12B-NS-K-L   Описание и характеристики

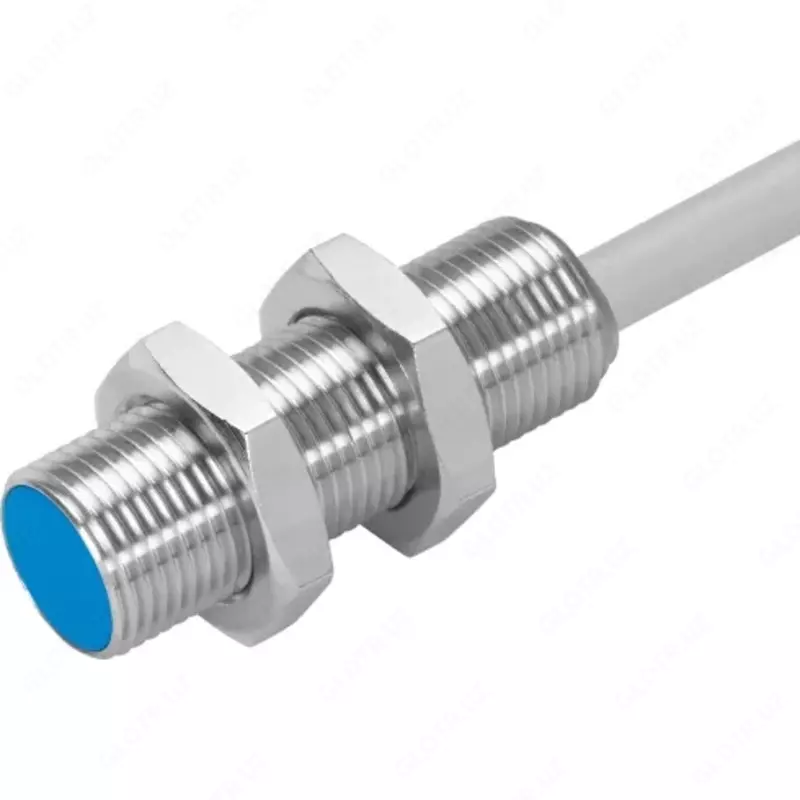

Датчик положения Festo SIEH-M12B-NS-K-L — круглый бесконтактный датчик положения с увеличенным расстоянием срабатывания.

Принцип работы

Датчик этого типа бесконтактно реагирует на функциональные перемещения рабочих органов машин, роботов, конвейерных систем и т.д., вырабатывая электрические сигналы. Электрический сигнал генерируется, когда металлический объект приближается к активной поверхности датчика и входит в пределы дистанции переключения.

Основные преимущества индуктивных датчиков

• нет дребезга контактов и ошибочных срабатываний;
• нет поломок по причине загрязнения или подгорания контактов (индуктивные датчики работают без механического электрического контакта, а переключаются электроникой);
• не нуждаются в механических чувствительных элементах (роликах, кулачках или рычагах) — благодаря этому отсутствует механический износ и датчики имеют большой ресурс работы;
• стойкость к вибрации;
• полная герметичность конструкции и высокая степень защиты.

Ключевые особенности датчиков SIEH

• доступны в миниатюрном исполнении с диаметром 3 мм и корпусом из высококачественной нержавеющей стали;
• увеличенная дистанция переключения;
• полностью защищены от перегрузки, короткого замыкания, смены полярности, индуктивной нагрузки, электростатического разряда, пиков напряжения и высокочастотных полей;
• есть светодиодная индикация рабочего состояния;
• высокая частота переключения.

Корпус индуктивных датчиков SIEH выполнен из легированной нержавеющей стали, материал оплетки кабеля — термопластичный полиуретан.

Сообщить о неточности в описании

Основные характеристики Производитель Festo Артикул 150448 Наименование Датчик положения Серия товара SIEH Группа Датчики Внутренний стандарт IDO28456 Технические характеристики Измеряемая величина Положение Метод измерения Индуктивный Передаточное число Алюминий = 0,4
Нержавеющая сталь, St 18/8 = 0.8
Медь = 0,4
Латунь = 0,5
Сталь, St 37 = 1,0 Расстояние срабатывания 4 мм   Датчик положения Festo SIEH-M12B-NS-K-L   Гарантированная дистанция переключения 3,24 мм Гистерезис <= 0,36 мм Максимальная частота переключения 2500 Гц Тип установки Заподлицо Точность повторения при постоянных условиях 0,2 мм Электрические характеристики Тип электрического подключения Кабель Максимальный выходной ток 200 мА Класс защиты IP67 Выходной сигнал NPN Напряжение питания 0 - 30 В DC Электрическое состояние выхода Н. О. контакт Холостой ток <= 10 мА Падение напряжения ≤ 2 В Остаточная пульсация ± 10% Защита от индуктивной нагрузки Встроенный Массо-габаритные и монтажные характеристики Тип крепления С контргайкой Размер M12 Длина кабеля 2,5 м Форма датчика Цилиндрическая Вес 110 г Особенности материалов Материал корпуса Латунь; PBT (Полибутилентерефталат); Никелирование Материал оплетки кабеля TPE-U (PUR) (Термопластичный полиуретан) Условия эксплуатации Температура окружающей среды От -25 °C до +70 °C Сопротивление коррозии 2 - Средняя стойкость к коррозии Защита от короткого замыкания Пульсирующий Защищен от смены полярности Для всех электрических соединений Стандарты Соответствует стандарту EN 60947-5-2 Дополнительные характеристики Рабочий режим дисплея Жёлтый светодиод   Датчик положения Festo SIEH-M12B-NS-K-L
