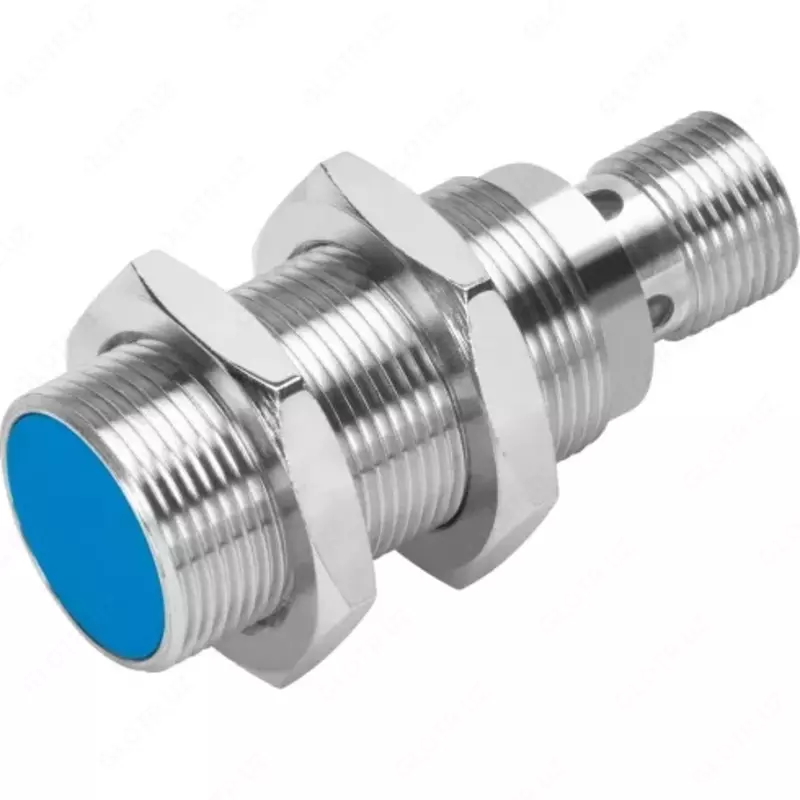

Датчик положения Festo SIEH-M18B-PS-S-L

Датчик положения Festo SIEH-M18B-PS-S-L   Описание и характеристики

Датчик положения Festo SIEH-M18B-PS-S-L — круглый бесконтактный датчик положения с увеличенным расстоянием срабатывания.

Принцип работы

Датчик этого типа бесконтактно реагирует на функциональные перемещения рабочих органов машин, роботов, конвейерных систем и т.д., вырабатывая электрические сигналы. Электрический сигнал генерируется, когда металлический объект приближается к активной поверхности датчика и входит в пределы дистанции переключения.

Основные преимущества индуктивных датчиков

• нет дребезга контактов и ошибочных срабатываний;
• нет поломок по причине загрязнения или подгорания контактов (индуктивные датчики работают без механического электрического контакта, а переключаются электроникой);
• не нуждаются в механических чувствительных элементах (роликах, кулачках или рычагах) — благодаря этому отсутствует механический износ и датчики имеют большой ресурс работы;
• стойкость к вибрации;
• полная герметичность конструкции и высокая степень защиты.

Ключевые особенности датчиков SIEH

• доступны в миниатюрном исполнении с диаметром 3 мм и корпусом из высококачественной нержавеющей стали;
• увеличенная дистанция переключения;
• полностью защищены от перегрузки, короткого замыкания, смены полярности, индуктивной нагрузки, электростатического разряда, пиков напряжения и высокочастотных полей;
• есть светодиодная индикация рабочего состояния;
• высокая частота переключения.

Корпус индуктивных датчиков SIEH выполнен из легированной нержавеющей стали, материал оплетки кабеля — термопластичный полиуретан.

Сообщить о неточности в описании

Основные характеристики Производитель Festo Артикул 150459 Наименование Датчик положения Серия товара SIEH Группа Датчики Внутренний стандарт IDO28456 Технические характеристики Измеряемая величина Положение Метод измерения Индуктивный Передаточное число Алюминий = 0.35
Нержавеющая сталь, St 18/8 = 0.7
Медь = 0,3
Латунь = 0,4
Сталь, St 37 = 1,0 Расстояние срабатывания 8 мм Гарантированная дистанция переключения 6,48 мм Гистерезис <= 0,88 мм Точность повторения 0,4 мм Максимальная частота переключения 1500 Гц Тип установки Заподлицо Электрические характеристики Тип электрического подключения Штекер по EN 60947-5-2 Максимальный выходной ток 200 мА   Датчик положения Festo SIEH-M18B-PS-S-L   Электрическое подключение M12x1 Количество контактов 3-жильный Класс защиты IP67 Выходной сигнал PNP Напряжение питания 0 - 30 В DC Электрическое состояние выхода Н. О. контакт Холостой ток <= 10 мА Импульсная мощность 0,8 кВ Падение напряжения ≤ 2 В Остаточная пульсация +/- 20 % Массо-габаритные и монтажные характеристики Тип крепления С контргайкой Размер M18 Момент затяжки 20 Нм Форма датчика Цилиндрическая Вес 43 г Особенности материалов Материал корпуса Латунь; PBT (Полибутилентерефталат); Никелирование Условия эксплуатации Температура окружающей среды От -25 °C до +70 °C Степень загрязнения 3 Защита от короткого замыкания Пульсирующий Защищен от смены полярности Для всех электрических соединений Стандарты Соответствует стандарту EN 60947-5-2 Дополнительные характеристики Рабочий режим дисплея Жёлтый светодиод   Датчик положения Festo SIEH-M18B-PS-S-L
