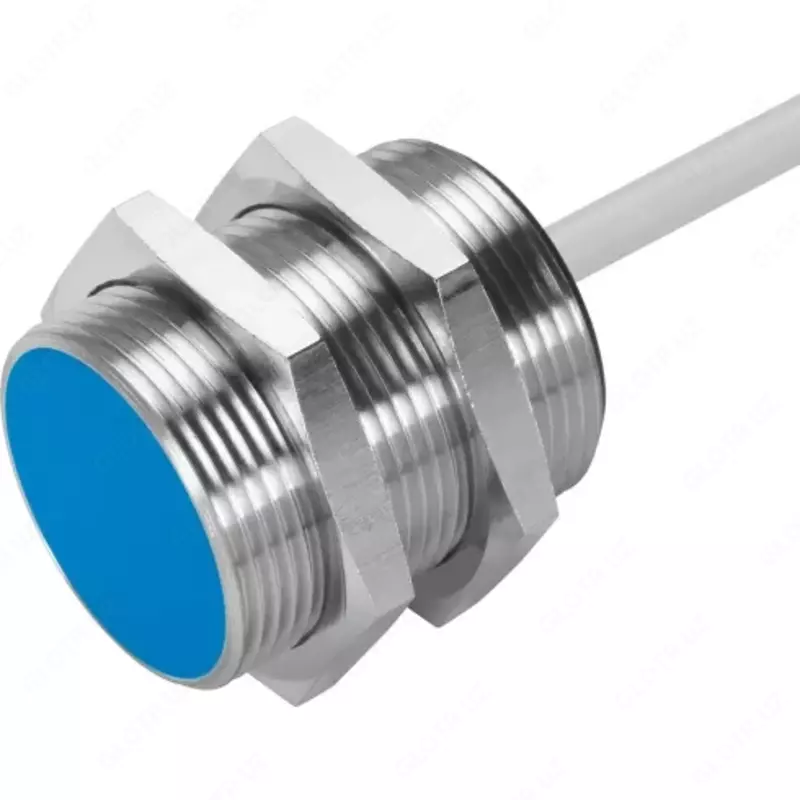

Датчик положения Festo SIEN-M30B-PO-K-L

Датчик положения Festo SIEN-M30B-PO-K-L

Датчик положения Festo SIEN-M30B-PO-K-L — круглый бесконтактный датчик положения со стандартным расстоянием срабатывания.

Принцип работы

Индуктивные датчики являются генераторами сигналов, которые бесконтактно реагируют на функциональные перемещения рабочих органов машин, роботов, конвейерных систем и т.д. Имеют такие характеристики:

• обнаруживают все токопроводящие объекты, которые проходят или остаются в высокочастотном магнитном поле (создаваемое встроенным осциллятором);
• работают по принципу приближения, т.е. объект не оказывает на них механического воздействия;
• переключаются электроникой, работают без механического электрического контакта. Также не нуждаются в механических чувствительных элементах (ролики, кулачки или рычаги).

Преимущества индуктивных датчиков

• нет механического износа — это дает большой ресурс работы и продлевает срок службы;
• отсутствуют поломки по причине загрязнения или подгорания контактов;
• нет дребезга контактов и ошибочных срабатываний датчика;
• высокая частота переключений (до 5000 Гц);
• стойкость к вибрации;
• индуктивные датчики полностью герметичные, с высокой степенью защиты.

Сообщить о неточности в описании

Основные характеристики Производитель Festo Артикул 150438 Наименование Датчик положения Серия товара SIEN Группа Датчики Внутренний стандарт IDO28456 Технические характеристики Измеряемая величина Положение Метод измерения Индуктивный Передаточное число Алюминий = 0,45
Нержавеющая сталь, St 18/8 = 0.8
Медь = 0,4
Латунь = 0.55
Сталь, St 37 = 1,0 Расстояние срабатывания 10 мм Гарантированная дистанция переключения 8,1 мм Гистерезис <= 1,1 мм Точность повторения 0,5 мм Максимальная частота переключения 1200 Гц Тип установки Заподлицо   Датчик положения Festo SIEN-M30B-PO-K-L   Оптимальное решение для Пищевой и упаковочной промышленности Электрические характеристики Тип электрического подключения Кабель Максимальный выходной ток 200 мА Количество контактов 3-жильный Класс защиты IP67 Выходной сигнал PNP Напряжение питания 0 - 30 В DC Электрическое состояние выхода Н. З. контакт Холостой ток <= 10 мА Импульсная мощность 0,8 кВ Падение напряжения ≤ 2 В Остаточная пульсация +/- 20 % Массо-габаритные и монтажные характеристики Тип крепления С контргайкой Размер M30x1,5 Длина кабеля 2,5 м Момент затяжки 40 Нм Форма датчика Цилиндрическая Ширина 36 мм Высота 41,5 мм Длина 45 мм Вес 155 г Особенности материалов Материал корпуса Латунь; PBT (Полибутилентерефталат); Хромирование Материал оплетки кабеля TPE-U (PUR) (Термопластичный полиуретан) Условия эксплуатации Температура окружающей среды От -25 °C до +70 °C Степень загрязнения 3 Защита от короткого замыкания Пульсирующий Защищен от смены полярности Для всех электрических соединений Стандарты Соответствует стандарту EN 60947-5-2 Дополнительные характеристики Рабочий режим дисплея Жёлтый светодиод   Датчик положения Festo SIEN-M30B-PO-K-L
