Датчик положения Festo SIEN-M8NB-NS-K-L   Описание и характеристики

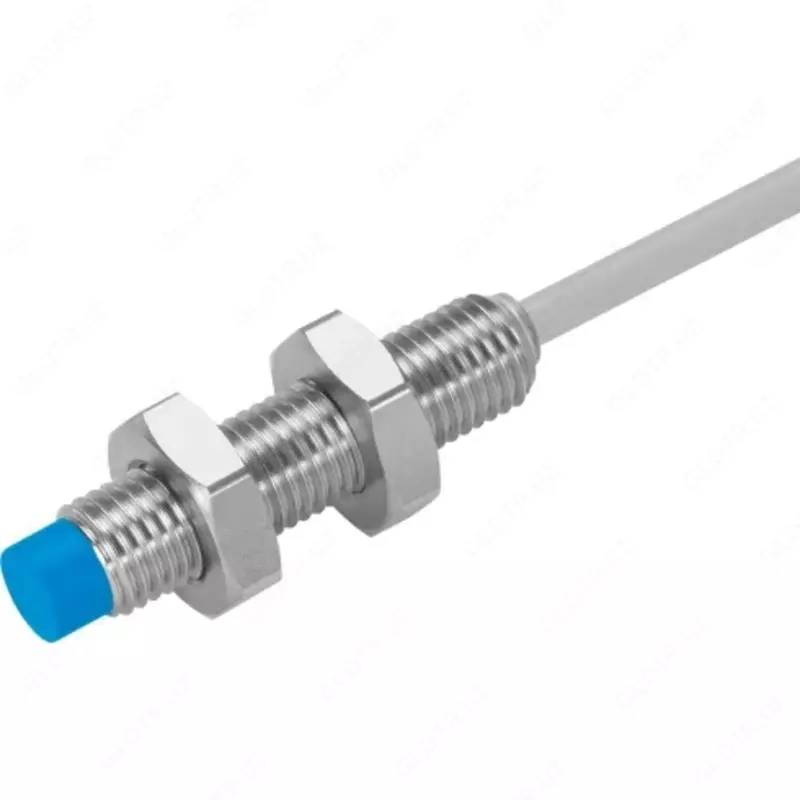

Датчик положения Festo SIEN-M8NB-NS-K-L — круглый бесконтактный датчик положения со стандартным расстоянием срабатывания.

Принцип работы

Индуктивные датчики являются генераторами сигналов, которые бесконтактно реагируют на функциональные перемещения рабочих органов машин, роботов, конвейерных систем и т.д. Имеют такие характеристики:

• обнаруживают все токопроводящие объекты, которые проходят или остаются в высокочастотном магнитном поле (создаваемое встроенным осциллятором);
• работают по принципу приближения, т.е. объект не оказывает на них механического воздействия;
• переключаются электроникой, работают без механического электрического контакта. Также не нуждаются в механических чувствительных элементах (ролики, кулачки или рычаги).

Преимущества индуктивных датчиков

• нет механического износа — это дает большой ресурс работы и продлевает срок службы;
• отсутствуют поломки по причине загрязнения или подгорания контактов;
• нет дребезга контактов и ошибочных срабатываний датчика;
• высокая частота переключений (до 5000 Гц);
• стойкость к вибрации;
• индуктивные датчики полностью герметичные, с высокой степенью защиты.

Сообщить о неточности в описании

Основные характеристики Производитель Festo Артикул 150392 Наименование Датчик положения Серия товара SIEN Группа Датчики Внутренний стандарт IDO28456 Технические характеристики Измеряемая величина Положение Метод измерения Индуктивный Передаточное число Алюминий = 0,25
Нержавеющая сталь, St 18/8 = 0.7
Медь = 0,2
Латунь = 0,35
Сталь, St 37 = 1,0 Расстояние срабатывания 2,5 мм Гарантированная дистанция переключения 2,03 мм Гистерезис <= 0,12 мм Максимальная частота переключения 3000 Гц Тип установки Выступающий Оптимальное решение для Пищевой и упаковочной промышленности Точность повторения при постоянных условиях 0,12 мм Электрические характеристики Тип электрического подключения Кабель Максимальный выходной ток 200 мА   Датчик положения Festo SIEN-M8NB-NS-K-L     Класс защиты IP65 IP67 Выходной сигнал NPN Напряжение питания 0 - 30 В DC Электрическое состояние выхода Н. О. контакт Холостой ток <= 10 мА Падение напряжения ≤ 2 В Остаточная пульсация ± 10% Защита от индуктивной нагрузки Встроенный Массо-габаритные и монтажные характеристики Тип крепления С контргайкой Размер M8x1 Длина кабеля 2,5 м Форма датчика Цилиндрическая Ширина 13 мм Высота 15 мм Длина 45 мм Вес 53 г Особенности материалов Материал корпуса PBT (Полибутилентерефталат); Нержавеющая легированная сталь Материал оплетки кабеля TPE-U (PUR) (Термопластичный полиуретан) Условия эксплуатации Температура окружающей среды От -25 °C до +70 °C Сопротивление коррозии 2 - Средняя стойкость к коррозии Защита от короткого замыкания Пульсирующий Защищен от смены полярности Для всех электрических соединений Стандарты Соответствует стандарту EN 60947-5-2 Дополнительные характеристики Рабочий режим дисплея Жёлтый светодиод   Датчик положения Festo SIEN-M8NB-NS-K-L
