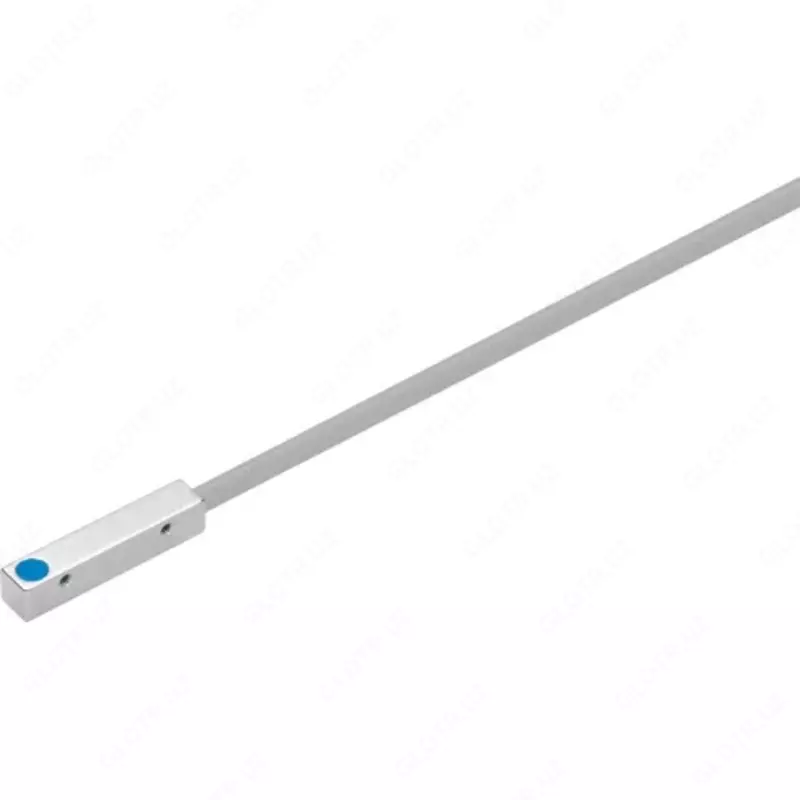

Датчик положения Festo SIES-Q5B-NS-K-L

Датчик положения Festo SIES-Q5B-NS-K-L     Описание и характеристики

Датчик положения Festo SIES-Q5B-NS-K-L — бесконтактный датчик положения блочной формы. Со стандартной дистанцией переключения.

Принцип работы

Индуктивный датчик бесконтактно реагируют на перемещение металлических объектов и вырабатывают электрический сигнал, как только объект приближается к активному полю датчика и входит в дистанцию переключения. Датчик используется для отслеживания перемещений рабочих органов машин, роботов, конвейерных систем и других объектов. Имеет несколько характеристик:

1. обнаруживает все токопроводящие объекты, которые проходят или остаются в высокочастотном магнитном поле (создается встроенным осциллятором).
2. работает по принципу приближения — нет контакта с объектом.
3. не нуждается в механических чувствительных элементах (роликах, кулачках или рычагах).
4. работает без механического электрического контакта, переключаются с помощью электроники.

Эти характеристики обеспечивают ряд преимуществ индуктивного датчика:

• отсутствие механического износа. Как следствие — большой ресурс работы и долгий срок службы;
• нет поломок по причине загрязнения контактов или их подгорания;
• нет ошибочных срабатываний из-за дребезга контактов;
• полностью герметичная конструкция с высокой степенью защиты;
• устойчивость к вибрациям.

Ключевые особенности датчиков SIES

• подходят для распознавания положения при наличии электрических осей и захватов с Т-образным пазом;
• оснащены двумя светодиодами для индикации рабочего состояния. Обеспечивают лучшее распознавание, независимо от направления движения;
• подходят для применения с электрическими приводами EGC Festo;
• прочное и простое центральное крепление обеспечивает надежный монтаж датчика в пазу привода. Также защищает от механических воздействий.

Корпус индуктивных датчиков SIES может быть выполнен из разных материалов, в зависимости от типоразмера:

• никелированная латунь, полиамид, полиуретан и легированная нержавеющая сталь;
• никелированная латунь;
• цинковая отливка;
• усиленный PBT (полибутилентерефталат);
• полистирол.

Материал оплетки кабеля — термопластичный полиуретан.

Сообщить о неточности в описании

Основные характеристики Производитель Festo Артикул 178290 Наименование Датчик положения Серия товара SIES Группа Датчики Внутренний стандарт IDO28456 Технические характеристики Измеряемая величина Положение Метод измерения Индуктивный Передаточное число Алюминий = 0,4   Датчик положения Festo SIES-Q5B-NS-K-L
Нержавеющая сталь, St 18/8 = 0.7
Медь = 0,3
Латунь = 0,4
Сталь, St 37 = 1,0 Расстояние срабатывания 0,8 мм Гарантированная дистанция переключения 0,64 мм Точность повторения 0,04 мм Максимальная частота переключения 3000 Гц Тип установки Заподлицо Электрические характеристики Тип электрического подключения Кабель Максимальный выходной ток 200 мА Количество контактов 3-жильный Класс защиты IP67 Выходной сигнал NPN Напряжение питания 0 - 30 В DC Электрическое состояние выхода Н. О. контакт Холостой ток <= 10 мА Падение напряжения 2 В Остаточная пульсация 10 % Массо-габаритные и монтажные характеристики Тип крепления С внутренней резьбой Размер 5x5x25 мм Длина кабеля 2,5 м Форма датчика Кубическая Ширина 5 мм Высота 5 мм Длина 30 мм Вес 22 г Особенности материалов Материал корпуса Никелированная латунь Материал оплетки кабеля TPE-U (PUR) (Термопластичный полиуретан) Условия эксплуатации Температура окружающей среды От -25 °C до +70 °C Защита от короткого замыкания Пульсирующий Защищен от смены полярности Для всех электрических соединений Стандарты Соответствует стандарту EN 60947-5-2 Дополнительные характеристики Рабочий режим дисплея Жёлтый светодиод     Датчик положения Festo SIES-Q5B-NS-K-L
