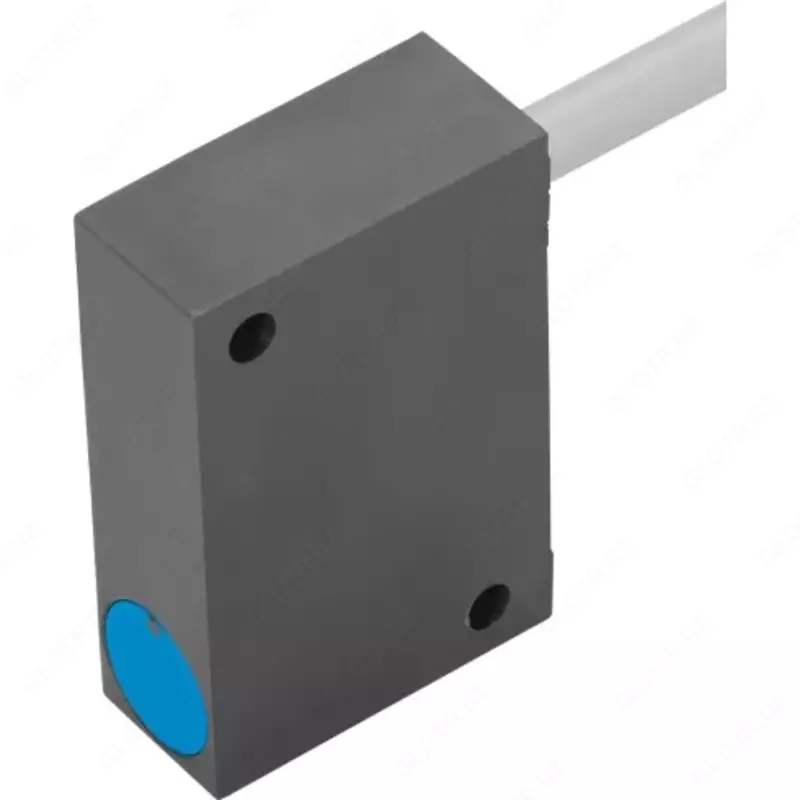

Датчик положения Festo SIES-QB-PS-K-L

Датчик положения Festo SIES-QB-PS-K-L     Описание и характеристики

Датчик положения Festo SIES-QB-PS-K-L — бесконтактный датчик положения блочной формы. Со стандартной дистанцией переключения.

Принцип работы

Индуктивный датчик бесконтактно реагируют на перемещение металлических объектов и вырабатывают электрический сигнал, как только объект приближается к активному полю датчика и входит в дистанцию переключения. Датчик используется для отслеживания перемещений рабочих органов машин, роботов, конвейерных систем и других объектов. Имеет несколько характеристик:

1. обнаруживает все токопроводящие объекты, которые проходят или остаются в высокочастотном магнитном поле (создается встроенным осциллятором).
2. работает по принципу приближения — нет контакта с объектом.
3. не нуждается в механических чувствительных элементах (роликах, кулачках или рычагах).
4. работает без механического электрического контакта, переключаются с помощью электроники.

Эти характеристики обеспечивают ряд преимуществ индуктивного датчика:

• отсутствие механического износа. Как следствие — большой ресурс работы и долгий срок службы;
• нет поломок по причине загрязнения контактов или их подгорания;
• нет ошибочных срабатываний из-за дребезга контактов;
• полностью герметичная конструкция с высокой степенью защиты;
• устойчивость к вибрациям.

Ключевые особенности датчиков SIES

• подходят для распознавания положения при наличии электрических осей и захватов с Т-образным пазом;
• оснащены двумя светодиодами для индикации рабочего состояния. Обеспечивают лучшее распознавание, независимо от направления движения;
• подходят для применения с электрическими приводами EGC Festo;
• прочное и простое центральное крепление обеспечивает надежный монтаж датчика в пазу привода. Также защищает от механических воздействий.

Корпус индуктивных датчиков SIES может быть выполнен из разных материалов, в зависимости от типоразмера:

• никелированная латунь, полиамид, полиуретан и легированная нержавеющая сталь;
• никелированная латунь;
• цинковая отливка;
• усиленный PBT (полибутилентерефталат);
• полистирол.

Материал оплетки кабеля — термопластичный полиуретан.

Сообщить о неточности в описании

Основные характеристики Производитель Festo Артикул 150488 Наименование Датчик положения Серия товара SIES Группа Датчики Внутренний стандарт IDO28456 Технические характеристики Измеряемая величина Положение Метод измерения Индуктивный Передаточное число Алюминий = 0,45
Нержавеющая сталь, St 18/8 = 0.8
Медь = 0,35
Латунь = 0,5
Сталь, St 37 = 1,0 Расстояние срабатывания 2 мм Гарантированная дистанция переключения 1,6 мм Максимальный выходной ток в зависимости от температуры 200 мА при <= 85°C
150 мА при <= 85°C Точность повторения 0,1 мм Максимальная частота переключения 1200 Гц   Датчик положения Festo SIES-QB-PS-K-L     Тип установки Заподлицо Электрические характеристики Тип электрического подключения Кабель Количество контактов 3-жильный Класс защиты IP67 Выходной сигнал PNP Напряжение питания 0 - 30 В DC Электрическое состояние выхода Н. О. контакт Холостой ток <= 30 мА Падение напряжения 3,2 В Остаточная пульсация 10 % Массо-габаритные и монтажные характеристики Тип крепления Со сквозным отверстием Размер 12x26x40 мм Длина кабеля 2,5 м Форма датчика Кубическая Вес 170 г Особенности материалов Материал корпуса PBT (Полибутилентерефталат) с армированием Материал оплетки кабеля TPE-U (PUR) (Термопластичный полиуретан) Условия эксплуатации Температура окружающей среды От -25 °C до +85 °C Защита от короткого замыкания Пульсирующий Защищен от смены полярности Для всех электрических соединений Стандарты Соответствует стандарту EN 60947-5-2 Дополнительные характеристики Рабочий режим дисплея Жёлтый светодиод   Датчик положения Festo SIES-QB-PS-K-L
