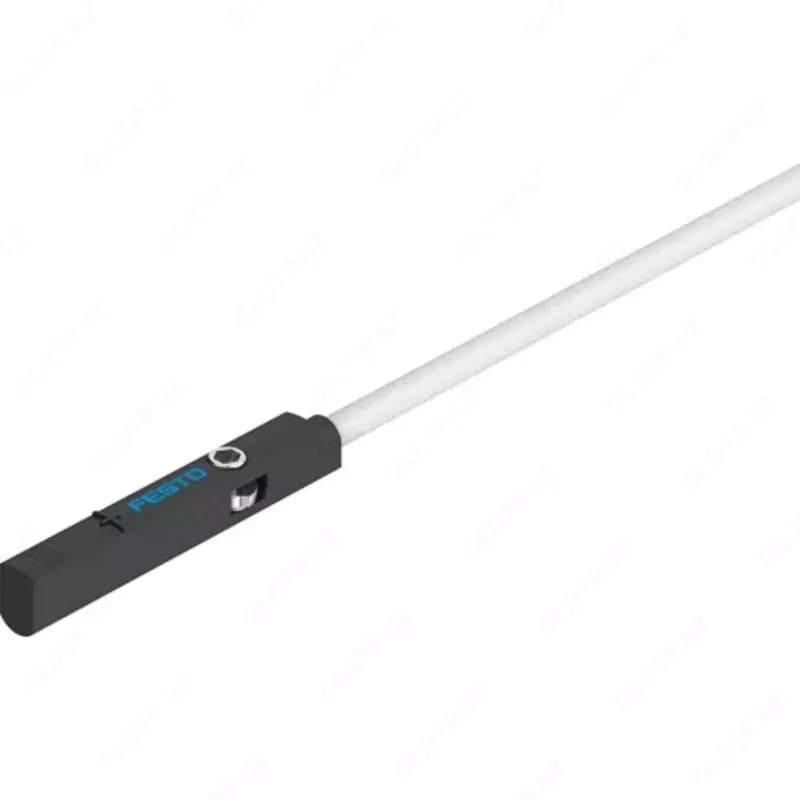

Датчик положения Festo SME-10M

Датчик положения Festo SME-10M

Датчик положения Festo SME-10M — бесконтактный датчик с герконовым принципом измерения, предназначен для установки в круглый паз. Устанавливается в паз сверху или продольно.

Ключевые особенности датчиков SME-10M

• быстро и удобно устанавливаются;
• совместимы со всеми приводами Festo, которые имеют круглые пазы, а также могут устанавливаться на круглые цилиндры с помощью соответствующих монтажных наборов;
• прочный монтаж — датчик надежно вкручивается в паз. Вибрации, удары и силы натяжения, приложенные к кабелю, не ослабляют крепление датчика и не приводят к нарушениям его работы;
• есть светодиодная индикация рабочего состояния;
• кабели для датчиков подходят для использования в энергетических цепях и в роботах;
• стойкие к маслу.

Корпус датчиков положения SME-10M выполнен из усиленного полиамида и легированной нержавеющей стали. Материал оплетки кабеля — термопластичный полиуретан.

Сообщить о неточности в описании

Основные характеристики Производитель Festo Артикул 551364 Наименование Датчик положения Серия товара SME-10M Внутренний стандарт IDO28456 Технические характеристики Измеряемая величина Положение Принцип измерения Магнитный, геркон Повторяемость дискретного выхода 0,1 мм Время включения <= 1,2 мс Время отключения <= 1 мс Максимальная частота переключения 50 Гц Электрические характеристики Тип электрического подключения Кабель с разъемом Максимальный выходной ток 300 мА Класс защиты IP65 IP68   Датчик положения Festo SME-10M       Выходной сигнал С контактом, биполярный Максимальная характеристика контакта DC 9 Вт Номинальное рабочее напряжение DC 24 В DC Напряжение питания 5 - 30 В AC/DC Максимальная характеристика контакта AC 9 ВА Электрическое состояние выхода Н. О. контакт Способность выдерживать перегрузку Нет в наличии Массо-габаритные и монтажные характеристики Тип крепления Затянутый Вставляется в паз сверху Проект Для круглой щели Электрическое подключение, тип монтажа Фиксация винта Длина кабеля 0,2 ... 10 м Форма датчика Кубическая Особенности материалов Материал корпуса PA (Полиамид) с армированием; Нержавеющая легированная сталь Материал оплетки кабеля TPE-U (PUR) (Термопластичный полиуретан) Условия эксплуатации Положение при сборке Любое Температура окружающей среды От -40 °C до +70 °C Специальные характеристики Стойкий к маслу Условия испытания кабеля Прочность на изгиб в соответствии со стандартом Festo Условия испытания - по запросу Прокладка в кабельных цепях: 5 млн. циклов, радиус изгиба 28 мм. Стойкость к скручиванию: > 300 000 циклов, ±270°/0.1 м Атрибуты кабеля Энергетическая цепь + робот Максимальный момент затяжки 0,4 Нм Защита от короткого замыкания Нет Защищен от смены полярности Нет Стандарты Соответствует стандарту EN 60947-5-2 Дополнительные характеристики Рабочий режим дисплея Жёлтый светодиод   Датчик положения Festo SME-10M
