Датчик положения, Festo, SME-8M-DS,-24V-K-0,3-M8D

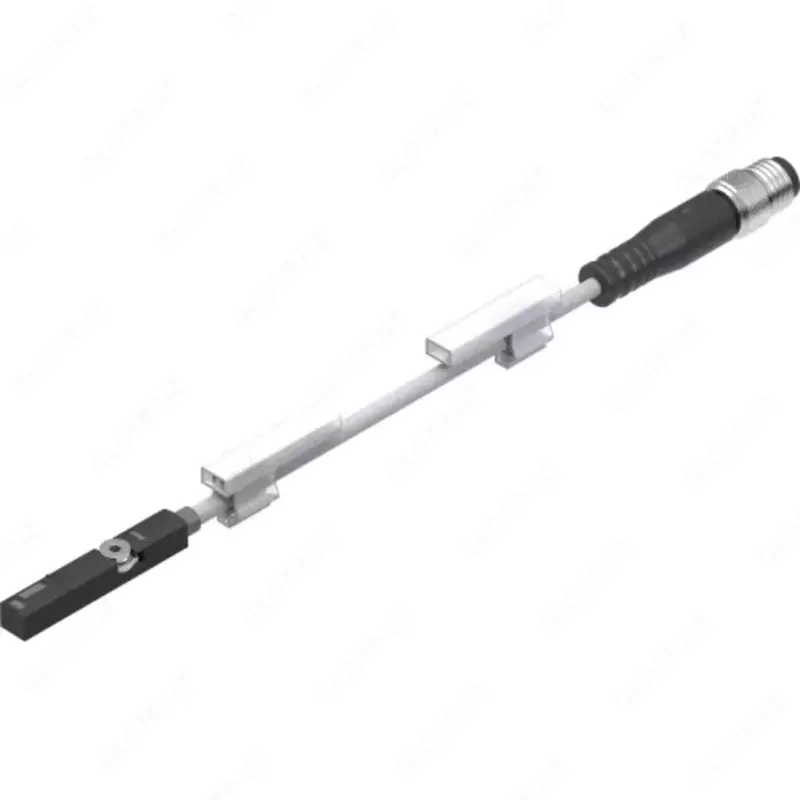

Датчик положения Festo SME-8M-DS-24V-K-0,3-M8D   Описание и характеристики

Датчик положения Festo SME-8M-DS-24V-K-0,3-M8D – бесконтактный конфигурируемый датчик с герконовым принципом измерения. Предназначен для установки в Т-образный паз.

Ключевые особенности датчиков SME-8M

• стойкие к маслу;
• совместимы со всеми приводами и цилиндрами Festo;
• устойчивы к вибрациям;
• морозостойкие – могут работать при температуре до -40 °С;
• есть светодиодная индикация рабочего состояния.

Корпус датчиков SME-8M выполнен из никелированной латуни, полиамида, термопластичного полиуретана и легированной нержавеющей стали. Материал оплетки кабеля – термопластичный полиуретан.

Сообщить о неточности в описании

Основные характеристики Производитель Festo Артикул 543861 Наименование Датчик положения Серия товара SME-8M Группа Датчики Внутренний стандарт IDO28456 Технические характеристики Измеряемая величина Положение Метод измерения Герконовый Принцип измерения Магнитный Направление выхода Аксиальный Оптимальное решение для Пневмоцилиндров Электрические характеристики Тип электрического подключения Разъем с кабелем по EN 61076-2-104 Максимальный выходной ток 500 мА   Датчик положения Festo SME-8M-DS-24V-K-0,3-M8D   Электрическое подключение M8x1 Количество контактов 3-жильный Класс защиты IP65 IP68 Выходной сигнал Биполярный Напряжение питания 5 - 30 В AC/DC Электрическое состояние выхода Н. О. контакт Максимальная коммутируемая мощность 10 ВА / 10 Вт Падение напряжения 1,17 В Способность выдерживать перегрузку Нет Максимальный выходной ток монтажных принадлежностей 80 мА Максимальная коммутируемая мощность в принадлежностях 2,4 ВА / 2,4 Вт Массо-габаритные и монтажные характеристики Тип крепления Вставляется в паз сверху Способ крепления датчика Т-образный паз Электрическое подключение, тип монтажа Фиксация винта Длина кабеля 0,3 м Форма датчика Кубическая Радиус изгиба 75 мм Ширина 9,9 мм Высота 10,3 мм Длина 162,9 мм Вес 8,9 г Особенности материалов Материал корпуса Никелированная латунь PA (Полиамид) TPE-U(PUR) (Термопластичный полиуретан) Нержавеющая легированная сталь Материал оплетки кабеля TPE-U (PUR) (Термопластичный полиуретан) Условия эксплуатации Температура окружающей среды От -40 °C до +70 °C Специальные характеристики Стойкий к маслу Условия испытания кабеля По запросу Атрибуты кабеля Станадарт + звено цепи соединений Прочность на изгиб В соответствии со стандартом Festo Прокладка в кабельных цепях 5 млн. циклов Защита от короткого замыкания Нет Защищен от смены полярности Нет Дополнительные характеристики Рабочий режим дисплея Жёлтый светодиод   Датчик положения Festo SME-8M-DS-24V-K-0,3-M8D
