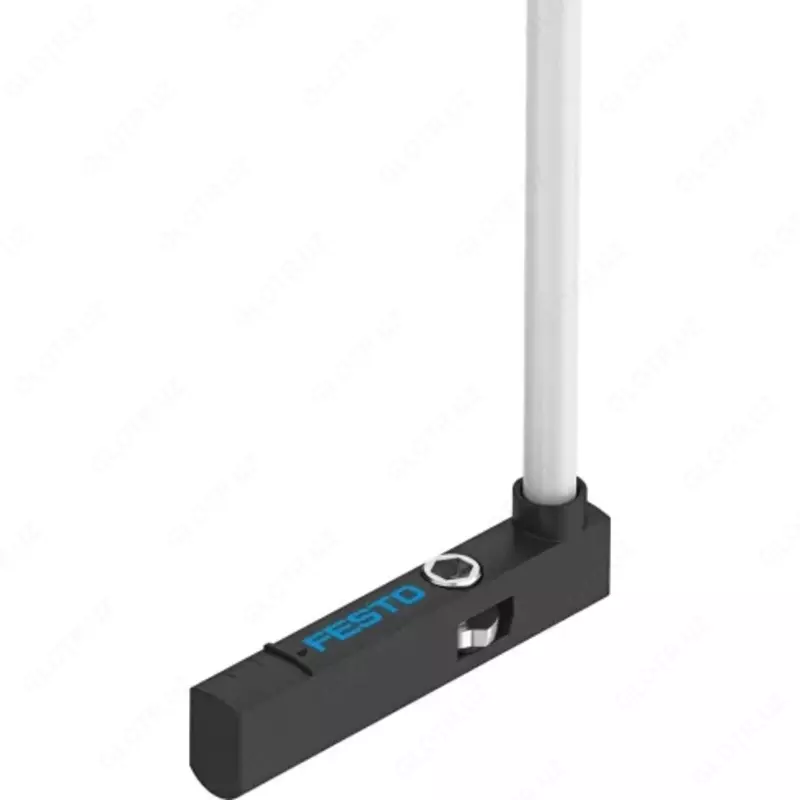

Датчик положения Festo SMT-10M-PS-24V-E-2.5-Q-OE

Датчик положения Festo SMT-10M-PS-24V-E-2,5-Q-OE   Описание и характеристики

Датчик положения Festo SMT-10M-PS-24V-E-2,5-Q-OE — бесконтактный датчик с магниторезистивным принципом измерения, предназначен для установки в круглый паз. Устанавливается в паз сверху или продольно.

Ключевые особенности датчиков SMT-10M

• могут использоваться со всеми приводами Festo, у которых есть круглые пазы. Также подходят для монтажа на круглых цилиндрах (с помощью монтажных наборов);
• датчик надежно вкручивается в паз и прочно фиксируется. Крепление устойчиво к вибрациям, ударам, а также натяжению кабеля. Крепление не ослабляется, а также не нарушается стабильность работы датчика;
• индикация рабочего состояния с помощью светодиодов;
• кабели для датчиков подходят для применения в энергетических цепях и роботах;
• стойкие к маслу.

Корпус датчиков положения SMT-10M выполнен из усиленного полиамида и легированной нержавеющей стали. Материал оплетки кабеля — термопластичный полиуретан.

Сообщить о неточности в описании

Основные характеристики Производитель Festo Артикул 551374 Наименование Датчик положения Серия товара SMT-10M Группа Датчики Внутренний стандарт IDO28456 Технические характеристики Измеряемая величина Положение Метод измерения Магниторезистивный Повторяемость дискретного выхода 0,1 мм Время включения <= 1,3 мс Время отключения <= 1,4 мс Максимальная частота переключения 150 Гц Направление выхода Поперечный Оптимальное решение для Пневмоцилиндров Электрические характеристики Тип электрического подключения Кабель Максимальный выходной ток 100 мА Количество контактов 3-жильный Класс защиты IP65 IP68 Выходной сигнал PNP Напряжение питания 5 - 30 В DC Номинальное рабочее напряжение 24 В DC Электрическое состояние выхода Н. О. контакт Максимальная коммутируемая мощность 2,8 Вт Падение напряжения ≤ 1,7 В Способность выдерживать перегрузку Да Максимальный выходной ток монтажных принадлежностей 50 мА Максимальная коммутируемая мощность в принадлежностях 1,5 Вт   Датчик положения Festo SMT-10M-PS-24V-E-2,5-Q-OE     Массо-габаритные и монтажные характеристики Тип крепления Вставляется в паз сверху Способ крепления датчика Круглый паз Длина кабеля 2,5 м Форма датчика Кубическая Радиус изгиба 28 мм Ширина 5,4 мм Высота 86 мм Длина 23,9 мм Вес 16,8 г Особенности материалов Материал корпуса PA (Полиамид) с армированием; Нержавеющая легированная сталь Материал оплетки кабеля TPE-U (PUR) (Термопластичный полиуретан) Условия эксплуатации Положение при сборке Любое Температура окружающей среды От -40 °C до +70 °C Специальные характеристики Стойкий к маслу Условия испытания кабеля По запросу Атрибуты кабеля Энергетическая цепь + робот Прочность на изгиб В соответствии со стандартом Festo Прокладка в кабельных цепях 5 млн. циклов Стойкость к скручиванию > 300 000 циклов, ±270°/0.1 м Максимальный момент затяжки 0,4 Нм Защита от короткого замыкания Да Защищен от смены полярности Для всех электрических соединений Стандарты Соответствует стандарту DIN EN 60947-5-2 Дополнительные характеристики Рабочий режим дисплея Жёлтый светодиод   Датчик положения Festo SMT-10M-PS-24V-E-2,5-Q-OE
