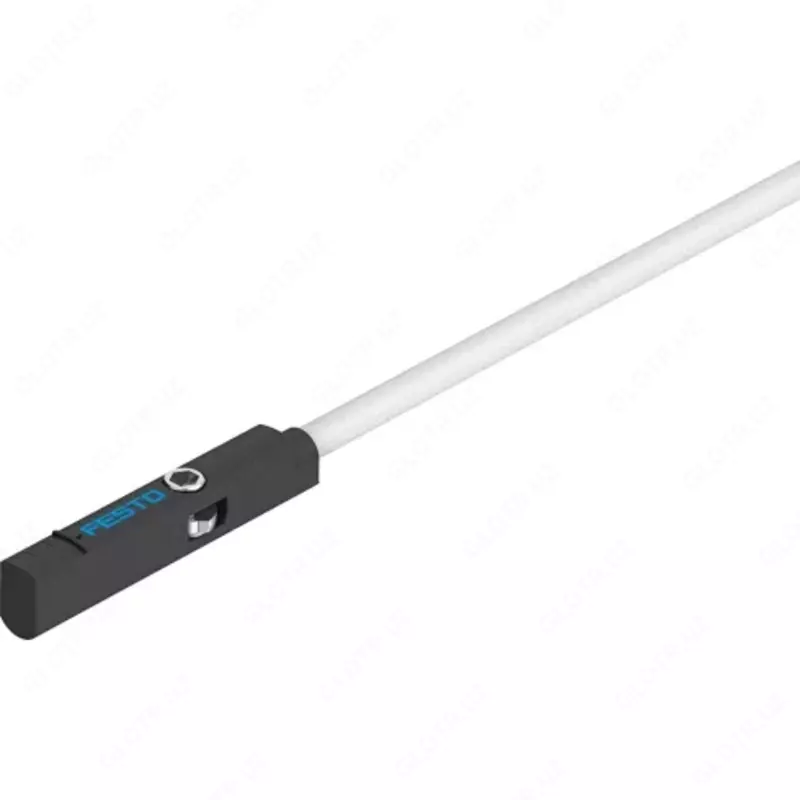

Датчик положения Festo SMT-8M-A

Датчик положения Festo SMT-8M-A   Описание и характеристики

Датчик положения Festo SMT-8M-A — бесконтактный датчик с магниторезистивным принципом измерения. Предназначен для Т-образного паза — устанавливается в паз сверху, заподлицо с профилем цилиндра.

Ключевые особенности датчиков SMT-8M-A

• c защитой от короткого замыкания и смены полярности;
• защита от перегрузок;
• стойкие к маслу;
• морозостойкие — могут работать при температуре до -40 °С;
• светодиодная индикация рабочего состояния;
• есть взрывозащищенное исполнение;
• подходят для всех приводов.

Корпус датчиков SMT-8M-A выполнен из усиленного полиамида и легированной нержавеющей стали. Материал оплетки кабеля — термопластичный полиуретан.

Сообщить о неточности в описании

Основные характеристики Производитель Festo Артикул 574333 Наименование Датчик положения Серия товара SMT Внутренний стандарт IDO28456 Технические характеристики Измеряемая величина Положение Принцип измерения Магниторезистивный Выход переключателя NPN PNP PNP/NPN, переключаемый Неконтактный 2-проводной Повторяемость дискретного выхода 0,1 мм Время включения <= 1 мс Время отключения <= 1 мс Максимальная частота переключения 180 Гц Электрическое подключение 1, тип подключения Кабель Кабель с разъемом Электрическое подключение 1, технология подключения M8x1 A-код по EN 61076-2-104 M12x1 A-код по EN 61076-2-101 Открытый конец Направление выхода Аксиальный Электрические характеристики Максимальный выходной ток 100 мА Класс защиты IP65 IP68 IP69K Диапазон рабочего напряжения От 7 до 30 В DC Номинальное рабочее напряжение DC 24 В DC Количество контактов/проводов   Датчик положения Festo SMT-8M-A   2 3 Максимальный выходной ток монтажных принадлежностей 100 мА Массо-габаритные и монтажные характеристики Тип крепления Затянутый Вставляется в паз сверху Проект Для Т-образной щели Длина кабеля 0,1 ... 30 м Особенности материалов Материал оплетки кабеля TPE-U (PUR) (Термопластичный полиуретан) Условия эксплуатации Положение при сборке Любое Температура окружающей среды От -40 °C до +85 °C Специальные характеристики Стойкий к маслу Взрывозащита типа (Пыль) Ex tc IIIC T120°C X Dc IP65 Условия испытания кабеля Прочность на изгиб в соответствии со стандартом Festo Условия испытания - по запросу Прокладка в кабельных цепях: 5 млн. циклов, радиус изгиба 28 мм. Стойкость к скручиванию: > 300 000 циклов, ±270°/0.1 м Атрибуты кабеля Энергетическая цепь + робот Категория ATEX (Газ) II 3G Взрывозащита типа (Газ) Ex nA IIC T4 X Gc Взрывобезопасная температура окружающей среды -40°C ≤ Ta ≤ +70°C Категория ATEX (Пыль) II 3D Максимальный момент затяжки 0,6 Нм Защита от короткого замыкания Да Защищен от смены полярности Для всех электрических соединений Стандарты Соответствует стандарту EN 60947-5-2 Дополнительные характеристики Функция переключающего элемента Нормально замкнутый контакт Н.З. или Н.О. контакт, переключаемый Нормально разомкнутый контакт Цвет корпуса Черный Цвет оплетки кабеля Серый   Датчик положения Festo SMT-8M-A
