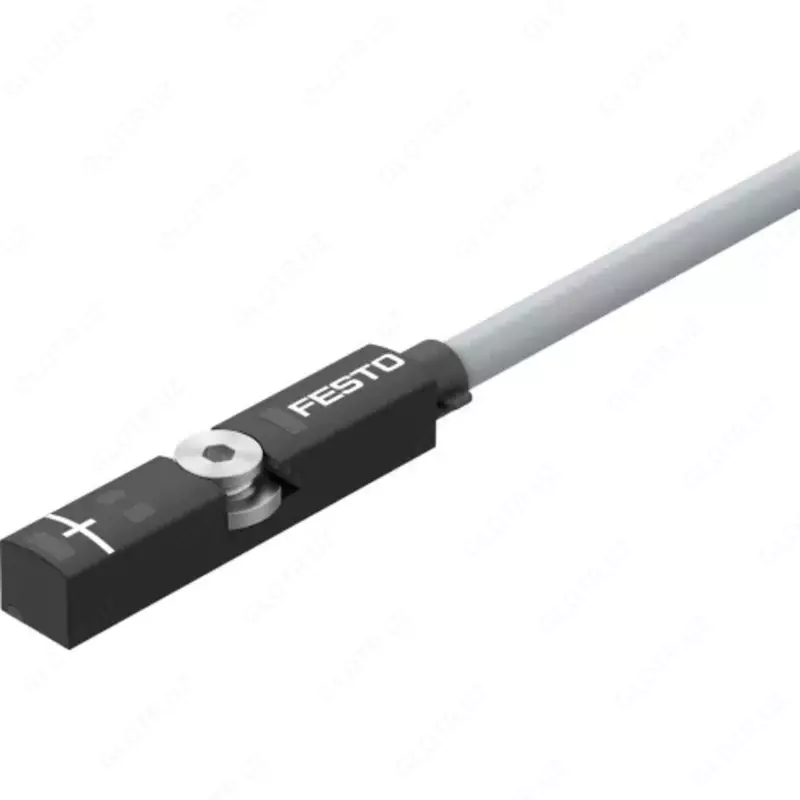

Датчик положения, Festo, SMT-8M-A,-PS-24V-E-0,3-M8D

Датчик положения Festo SMT-8M-A-PS-24V-E-0,3-M8D Описание и характеристики

Датчик положения Festo SMT-8M-A-PS-24V-E-0,3-M8D — бесконтактный датчик с магниторезистивным принципом измерения. Предназначен для Т-образного паза — устанавливается в паз сверху, заподлицо с профилем цилиндра.

Ключевые особенности датчиков SMT-8M-A

• c защитой от короткого замыкания и смены полярности;
• защита от перегрузок;
• стойкие к маслу;
• морозостойкие — могут работать при температуре до -40 °С;
• светодиодная индикация рабочего состояния;
• есть взрывозащищенное исполнение;
• подходят для всех приводов.

Корпус датчиков SMT-8M-A выполнен из усиленного полиамида и легированной нержавеющей стали. Материал оплетки кабеля — термопластичный полиуретан.

Сообщить о неточности в описании

Основные характеристики Производитель Festo Артикул 574334 Наименование Датчик положения Серия товара SMT-8M-A Группа Датчики Внутренний стандарт IDO28456 Технические характеристики Измеряемая величина Положение Метод измерения Магниторезистивный Повторяемость дискретного выхода 0,1 мм Время включения <= 1,3 мс Время отключения <= 1,4 мс Максимальная частота переключения 180 Гц Направление выхода Аксиальный Оптимальное решение для Пневмоцилиндров Электрические характеристики Тип электрического подключения Штекер с кабелем по EN 61076-2-104 Максимальный выходной ток 100 мА Электрическое подключение M8x1 Количество контактов 3-жильный Класс защиты IP65 IP68 IP69K Выходной сигнал PNP Напряжение питания 5 - 30 В DC Номинальное рабочее напряжение 24 В DC Электрическое состояние выхода Н. О. контакт Максимальная коммутируемая мощность 2,8 Вт Падение напряжения < 1,5 В Способность выдерживать перегрузку Да Максимальный выходной ток монтажных принадлежностей 100 мА Максимальная коммутируемая мощность в принадлежностях 2,8 Вт Массо-габаритные и монтажные характеристики Тип крепления   Датчик положения Festo SMT-8M-A-PS-24V-E-0,3-M8D   Вставляется в паз сверху Способ крепления датчика Т-образный паз Электрическое подключение, тип монтажа Фиксация винта Длина кабеля 0,3 м Форма датчика Кубическая Радиус изгиба 28 мм Ширина 9,8 мм Высота 10,3 мм Длина 188,3 мм Вес 8,9 г Особенности материалов Материал корпуса Никелированная латунь PA (Полиамид) с армированием Нержавеющая легированная сталь Материал оплетки кабеля TPE-U (PUR) (Термопластичный полиуретан) Условия эксплуатации Положение при сборке Любое Температура окружающей среды От -40 °C до +85 °C Специальные характеристики Стойкий к маслу Условия испытания кабеля По запросу Атрибуты кабеля Энергетическая цепь + робот Прочность на изгиб В соответствии со стандартом Festo Прокладка в кабельных цепях 5 млн. циклов Стойкость к скручиванию > 300 000 циклов, ±270°/0.1 м Максимальный момент затяжки 0,6 Нм Защита от короткого замыкания Да Защищен от смены полярности Для всех электрических соединений Стандарты Соответствует стандарту DIN EN 60947-5-2 Дополнительные характеристики Цвет корпуса Черный Цвет оплетки кабеля Серый Резервный рабочий дисплей Оранжевый светодиод Рабочий режим дисплея Жёлтый светодиод     Датчик положения Festo SMT-8M-A-PS-24V-E-0,3-M8D
