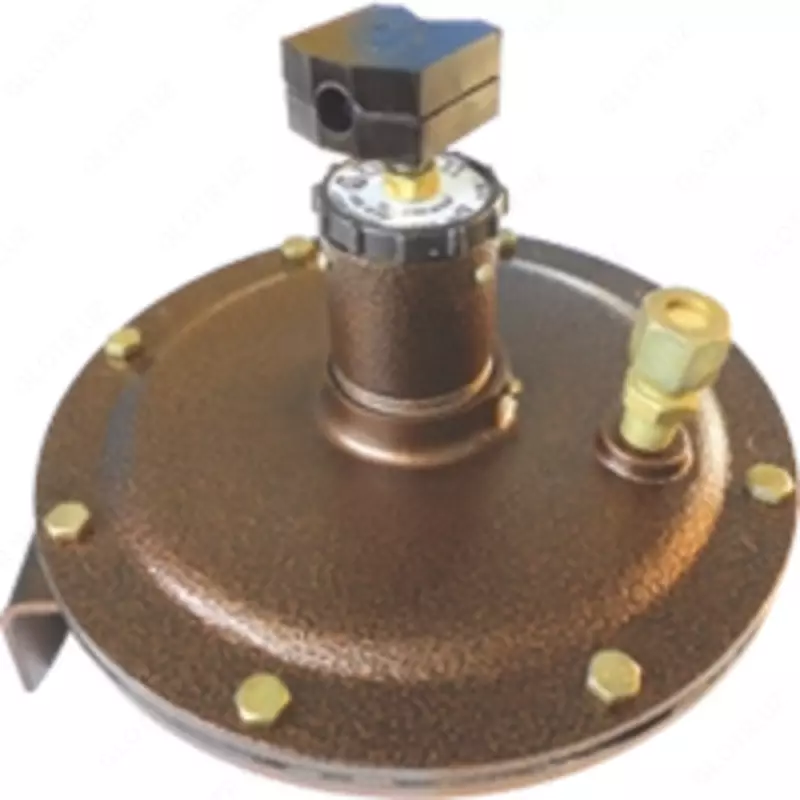

Датчик-реле напора и тяги ДНТ-1

Назначение

Датчики предназначены для использования в автоматических и автоматизированных системах контроля, управления и регулирования давлений (избыточного и вакуумметрического, а так же разницы давлений).

Контролируемая среда – воздух, газы и жидкости неагрессивные к алюминиевому сплаву АЛ-9 и маслостойкой резине.

Являются аналогами датчиков реле серии РУМД (ДД-1.6, ДД-0.25, ДН-40, ДН-6, ДН-2.5, ДТ-40, ДТ-2.5). По сравнению с серией РУМД габаритные размеры уменьшены не менее чем в 5 раз, масса в три раза.

Разработанные датчики-реле имеют информационную шкалу настройки.

*Датчики  изготавливаются в атомном исполнении.
Информация предоставляется по официальному запросу.

Основные технические характеристики

Датчики-реле предназначены для работы в условиях:

• температура окружающей среды от -30 до +50о С;
• относительная влажность (95±3)% при температуре 35о С;
• вибрация частотой до 25 Гц, с амплитудой не более 0,1 мм.

Монтаж датчика-реле

На объекте датчики-реле устанавливаются в вертикальном положении с помощью штуцера М12x1,5 (кроме ДЕ-57-2ПН). Штуцер поставляется в комплекте.

В качестве уплотнения под штуцер применяются прокладки в виде шайб из свинца, фибры, кожи, мягкой меди и другое.

Процедура монтажа датчика-реле ДЕ-57-2ПН выглядит следующим образом:

Закрепить прибор на кронштейне;

Подсоединить к нему трубопровод, предварительно развальцевать конец трубки по

уплотнительному кольцу подсоединительного штуцера.

Подключение датчика-реле в электрическую цепь производиться по нижеприведенной электрической схеме, проводами сечением 0,5¸1,6 мм.
