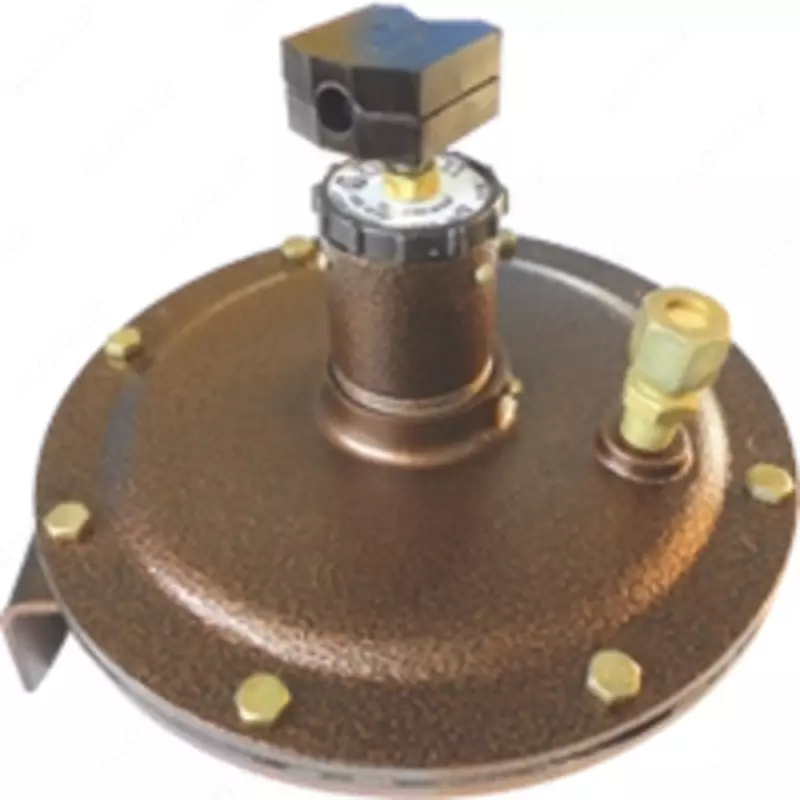

Датчики-реле тяги ДТ 2,5, ДТ 40

Назначение: Датчики-реле ДТ-2.5 и ДТ-40 разработаны для использования в автоматических и автоматизированных системах контроля, управления и регулирования давлений, включая избыточное и вакуумметрическое давление, а также разницу давлений. Они предназначены для контроля воздуха, газов и жидкостей, которые не являются агрессивными к алюминиевому сплаву АЛ-9 и маслостойкой резине.

Основные преимущества Датчиков-реле ДТ-2.5 и ДТ-40:

• Являются аналогами датчиков реле серии РУМД (ДД-1.6, ДД-0.25, ДН-40, ДН-6, ДН-2.5, ДТ-2.5) с существенным снижением габаритных размеров (не менее чем в 5 раз) и массы (в три раза). Это обеспечивает более гибкую установку и экономию места.
• Датчики-реле ДТ-2.5 и ДТ-40 оснащены информационной шкалой настройки, что упрощает процесс настройки и использования.
• Производятся в атомном исполнении, что гарантирует высокий стандарт качества.

Технические характеристики:

• Температурный диапазон: Работа в условиях от -30 до +50°C.
• Относительная влажность: Допускается до 95% при температуре 35°C.
• Вибрация: Допускается вибрация частотой до 25 Гц, с амплитудой не более 0,1 мм.

Модели Датчиков-реле и их характеристики:

• ДТ-2.5:

  • Пределы уставок: 0,04-2,5 кПа (4-250 кгс/м²).
  • Величина зоны возврата: 0,25 кПа (25 кгс/м²).
  • Давление перегрузки: 10 кПа (1000 кгс/м²).
  • Габаритные размеры: Ø142×130 мм.
  • Масса: 0,5 кг.

• ДТ-40:

  • Пределы уставок: 0,4-40 кПа (40-4000 кгс/м²).
  • Величина зоны возврата: 0,25 кПа (25 кгс/м²).
  • Давление перегрузки: 80 кПа (8000 кгс/м²).
  • Габаритные размеры: Ø60×130 мм.
  • Масса: 0,25 кг.

Монтаж и подключение: Датчики-реле устанавливаются в вертикальном положении с использованием штуцера М12x1,5 (кроме ДЕ-57-2ПН), который входит в комплект. Для обеспечения герметичности под штуцером используются различные прокладки, такие как шайбы из свинца, фибры, кожи, мягкой меди и др. Подключение датчика-реле к электрической цепи осуществляется в соответствии с предоставленной электрической схемой, используя провода определенного сечения (0,5¸1,6 мм).
