Датчики силоизмерительные тензорезисторные

Maqsad

Deformatsiyaga qarshilik kuchini o'lchash datchiklari (keyingi o'rinlarda datchiklar deb ataladi) statik va o'zgaruvchan kuchlarni siqish, kuchlanish, taranglik-siqish kuchlari ta'sirida o'lchanadigan kuchga mutanosib ravishda o'lchanadigan jismoniy miqdorga (DC kuchlanish) aylantirish uchun mo'ljallangan.

Tavsif

Datchiklarning ishlash printsipi sezgir elementning qo'llaniladigan yuk ta'sirida yuzaga keladigan elastik deformatsiyasini o'lchangan kuchga mutanosib bo'lgan analog elektr signaliga aylantirishga asoslangan.

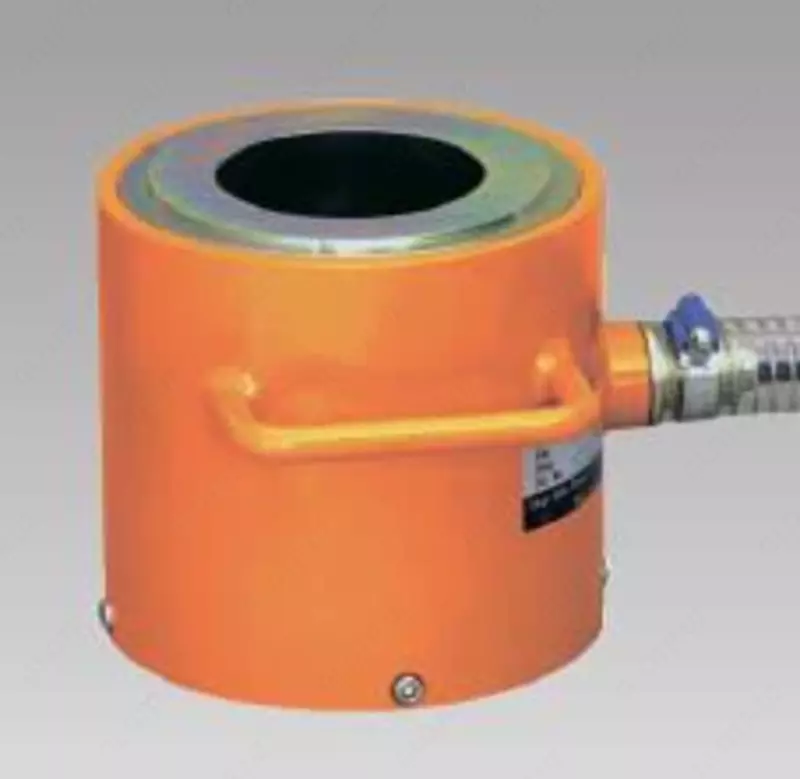

Strukturaviy ravishda, TCLZ-[C][D][E] modellaridan tashqari barcha sensorli modellar silindrsimon korpusda ishlab chiqariladi; TCLZ-[C][D][E] modellarining sensorlari parallelepiped shaklidagi korpusda ishlab chiqariladi. Datchiklarning asosiy birligi korpusda joylashgan va u bilan bitta qismni tashkil etuvchi elastik elementdir. Tensor rezistorlari elastik o'lchash elementining yuzasiga yopishtirilgan va ko'prik elektr pallasiga ulangan. Elektr pallasida chiqish signaliga harorat ta'sirini qoplash uchun elementlar mavjud.

O'lchov kuchaytirgichlariga elektr ulanishi standartlashtirilgan elektr konnektorlari orqali amalga oshiriladi.

Sensor korpusiga yopishtirilgan identifikatsiya stikeriga arab raqamlari va lotin alifbosi harflaridan iborat raqamli alifbo belgisi ko'rinishidagi seriya raqamlari qo'llaniladi.

Datchiklarning konstruksiyasi ruxsatsiz sozlash va o‘lchov natijalarining buzilishiga olib kelishi mumkin bo‘lgan shovqinlarni oldini olish uchun yopishtirilgan deformatsiya o‘lchagichlarga kirishni cheklashni ta’minlaydi, bu esa o‘rnatish teshiklari va birikmalarini plomba bilan to‘ldirishdir.
