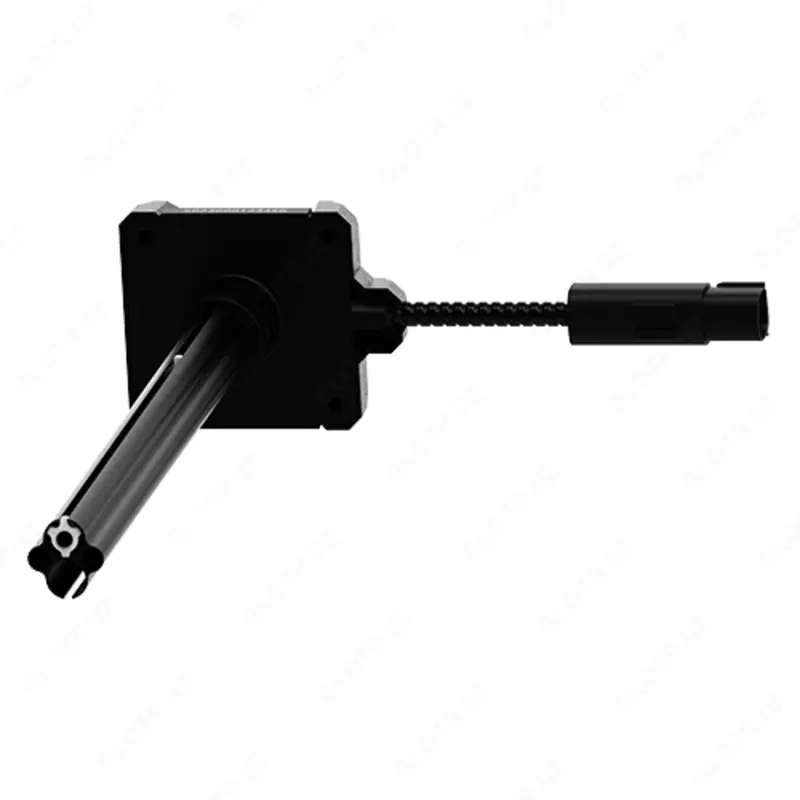

Датчики уровня топлива Omnicomm LLS 5

Датчики уровня топлива Omnicomm LLS 5


Технические характеристики блока искрозащиты БИС-МХ:В БИС-МХ предусмотрены встроенные блок гальванической развязки и разветвитель на два датчика уровня топлива Omnicomm LLS:Подключите датчик к ПК.Подключение датчиков Omnicomm LLS 5 производите согласно схемам:Подключение датчиков Omnicomm LLS-Ex 5 производите согласно схемам:Запустите программу Omnicomm Configurator на ПК.Omnicomm Configurator (PC):
Значение уровня топлива отображается без учета фильтрации.



Калибровка «Пустой/Полный»При калибровке и последующей тарировке с использованием одного вида топлива рекомендуется включение «Автоподстройки» (см. Настройка датчиков). Включите автоподстройку и сохраните настройки в датчике уровня топлива.

• Залейте топливо в мерную ёмкость
• Погрузите датчик Omnicomm LLS в топливо на всю длину измерительной части
• Дождитесь появления зеленого индикатора «Стабилизирован».
  Нажмите кнопку «Полный», будет зафиксировано значение, соответствующее полному баку
• Выньте датчик Omnicomm LLS из емкости и дайте топливу стечь из измерительной части в течение 1 минуты. Нажмите кнопку «Пустой», будет зафиксировано значение, соответствующее пустому баку
• Нажмите кнопку «Записать в устройство»

Настройка датчиков«Автоподстройка» – включите для автоматической корректировки измерений при изменении диэлектрической проницаемости топлива. При включении автоподстройки также будут отражены изменения уровня вызванные температурным расширением топлива, т.е. уровень будет показан с учетом текущей температуры.
Для выполнения автоматической корректировки калибровочных значений датчика Omnicomm LLS необходимо при эксплуатации ТС производить полную заправку топливного бака.При полной заправке топливного бака максимальная длина непогруженной в топливо измерительной части не должна превышать 10 см от фланца датчика.При эксплуатации ТС с недостаточным уровнем топлива в баке автоподстройка не может быть выполнена.
«Сетевой адрес» (от 1 до 254) – установите сетевой адрес датчика уровня топлива Omnicomm LLS. При подключении нескольких датчиков к одному внешнему устройству сетевые адреса должны быть уникальны.«Минимальный уровень» (от 0 до 4095) – выберите минимальное показание датчика уровня топлива LLS. Значение по умолчанию – 0.«Максимальный уровень» (от 1 до 4095) – выберите максимальное показание датчика уровня топлива LLS. Значение по умолчанию – 4095.«Фильтрация» – установите параметры фильтрации выходного сигнала:

• «Нет» – фильтрация отсутствует, исключаются только единичные сильные выбросы
• «Минимальная» – интервал данных для фильтрации около 15 секунд. Фильтрация используется для городских дорог
• «Средняя» – интервал данных для фильтрации около 30 секунд. Фильтрация используется в случаях работы ТС в нормальных дорожных условиях
• «Максимальная» – интервал данных для фильтрации около 5 минут. Фильтрация используется в случаях работы ТС в тяжелых дорожных условиях и не рекомендуется к установке, т.к. возможны задержки топливных показаний после совершения заправки/слива

«Скорость подключения» – выберите скорость, на которой будет осуществляться обмен данными с внешним устройством. Значение по умолчанию – 19200 бит/сек.«Автоматическая выдача данных» – выберите:

• «Выключена» – самостоятельная выдача данных (без запроса) не производится
• «Включена» – самостоятельная выдача данных в бинарном формате
• «Интервал выдачи данных» (от 1 до 255 секунд) – установите интервал самостоятельной выдачи данных

Режим автоматической выдачи данных может быть использован только при подключении к одному интерфейсу не более одного датчика
Omnicomm LLS 5 и только по протоколу LLS.«Компенсировать температурное расширение топлива» – установите галочку для отключения учета изменения уровня топлива из-за колебаний температуры (при включенном параметре «Автоподстройка»).

• «Порог алгоритма компенсации» – установите разницу показаний датчика, при достижении которой возобновится срабатывание автоподстройки. Значение по умолчанию – 200.

«Функция Modbus» – выберите функцию протокола Modbus. Значение по умолчанию – «0x03». Возможные значения:

• «0x03» – чтение holding-регистров
• «0x04» – чтение input-регистров

«Уровень» – установите адрес регистра с уровнем топлива. Значение по умолчанию – 40001. Возможные значения:

• от 40001 до 49999 – для функции Modbus «0x03»
• от 30001 до 39999 – для функции Modbus «0x04»

«Температура» – установите адрес регистра с температурой датчика. Значение по умолчанию – 40002. Возможные значения:

• от 40001 до 49999 – для функции Modbus «0x03»
• от 30001 до 39999 – для функции Modbus «0x04»
