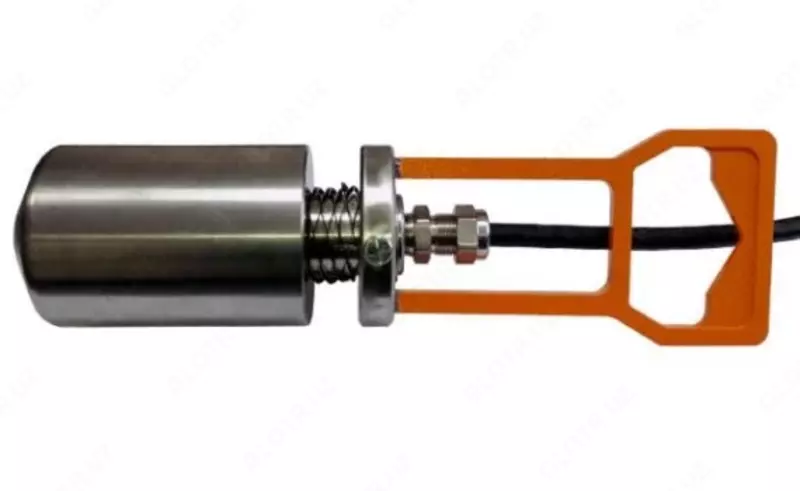

Детектор выноса песка и капельной влаги Echo-UW (подводное исполнение)

Корпус детектора Echo-UW выполнен из титана, не имеет уплотнений, все стыки герметично запаяны с использованием электронно-лучевой сварки, что обеспечивает длительный срок службы — 25 лет. Данная конструкция позволяет устанавливать детектор на глубину до 4500 м. Жесткие испытания корпуса детектора на вибропрочность, ударопрочность и водонепроницаемость полностью подтвердили возможность его эксплуатации под водой при большом давлении.

Детектор Echo-UW оснащен автономной резервированной электроникой в атмосферной камере, соединенной с камерой высокого давления, которая заполнена маслом и имеет полость в датчике, также компенсированную по давлению, что снижает риск протечек.

Детектор Echo-UW устанавливается на трубопровод в специальный направляющий кожух, конструкция которого обеспечивает надежность фиксации прибора, сохраняя при этом целостность трубопровода.

Протоколы передачи данных Modbus RTU / RS 485 или CANOpen CiA-443 обеспечивают высокоустойчивую двухстороннюю связь, позволяющую загружать новое программное обеспечение и проводить калибровку. Детектор самостоятельно обрабатывает все сигналы и производит расчет количества песка, таким образом, на поверхность необходимо перенаправить только обработанные данные.

НазваниеЗначениеГлубина установкидо 4 500 метровПринцип действиядатчик акустической эмиссииДиапазон анализируемых частотот 100 кГц до 300 кГцИнтервал измеренияпостоянноКонтролируемые частицы

песок: 20 — 5000 мг/мин

капельная влага: 0,3 — 60 л/мин

Стабильность<1%Минимальный размер определяемых частицот 0,3 мкм со скоростью потока ~1 м/сВыходные сигналы

4-20 мА;

реле «сухой контакт»: «Исправность», «Тревога»;

RS-485 Modbus RTU;

HART;

Наличие светоиндикации3-х цветный LEDПотребляемая мощность Внутренний архивдо 90 дней с интервалом записи 10 сек.Калибровка по месту установкине требуетсяНаличие функции самодиагностикиестьСтепень защиты корпусаIP68Герметизация корпусаЭлектродуговая сваркаИсполнение корпусаТитановый сплавГабаритные размеры454 х 110 ммМассане более 12 кг
