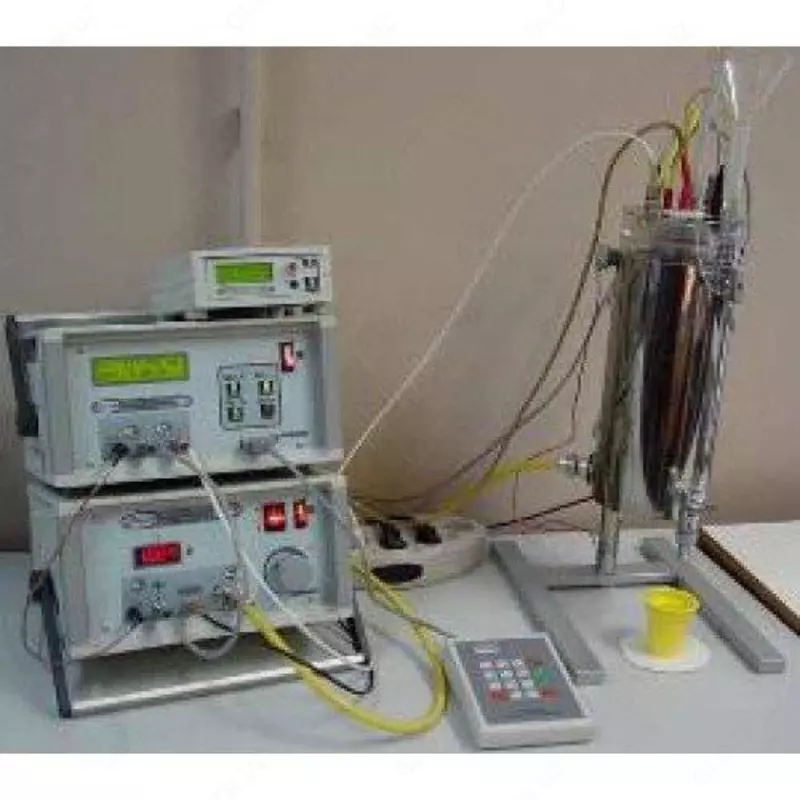

Диатранс — испытательный комплекс для измерения электрических характеристик масел

Назначение комплекса Диатранс:

Переносной испытательный комплекс, позволяющий проводить измерения электрических характеристик масел в диапазоне от температуры окружающей среды до 90 °С как в лабораторных, так и в полевых условиях. Применение герметичной цилиндрической ячейки с вертикально расположенными электродами облегчило процедуру ее промывки и дало возможность не производить разборку ячейки после испытания каждой пробы масла.

В малообъемном термостате с электронной системой управления нагрев проб происходит в автоматическом режиме от температуры окружающей среды (20 °С) до температуры 90 °С за 30 – 35 минут. Поддержание заданной температуры обеспечивается с точностью ± 0.5 градуса.

Принципиально важной характеристикой любой испытательной установки является безопасность проведения работ. Эта задача решена путем применения в испытательном комплексе экранированного блока высокого напряжения (БВН-2П) со встроенным эталонным конденсатором. Все элементы БВН-2П размещены в металлическом корпусе, а используемый высоковольтный трансформатор имеет мощность не более 20 Вт. Мощность трансформатора достаточна для его работы на емкостную нагрузку до 500 пФ и в то же время не представляет опасности для персонала. Ввод высокого напряжения в термостат осуществляется кабелем. Предусмотрена блокировка от включения высокого напряжения в несобранной схеме. Благодаря перечисленным выше техническим решениям испытательный комплекс не требует его размещения на специально огороженном испытательном поле и может быть оперативно собран на любом рабочем столе.





Достоинства комплекса Диатранс:

• Модульная структура, позволяющая применять различные средства измерений;
• Пригодность для эксплуатации в лабораторных и полевых условиях;
• Возможность слива пробы масла и промывки ячейки без ее разборки после каждого анализа;
• Автоматическое управление нагревом исследуемой пробы;
• Непрерывное измерение текущих температур нагревателя и пробы;
• Поддержание заданной температуры пробы масла;
• Звуковая сигнализация о выходе на режим;
• Индикация неисправностей;
• Отсутствие паров масла.

Ячейка цилиндрическая:

Герметичная цилиндрическая ячейка трехзажимного типа. Встроенный датчик температуры. Возможность подключения электронного термометра. Соответствие требованиям ГОСТ 6581-75.

Термостат:

Компактный переносной теплоизолирующий корпус (термос) со съемной опорой. Электрический нагреватель с медным радиатором и датчиком температуры. Программируемый электронный блок управления нагревом с цифровым дисплеем РИТМ-4.

Режимы работы РИТМ-4:

• Задание условий испытаний при нагреве и остывании пробы (до 7 уставок).
• Нагрев
• Стабилизация (поддержание заданной температуры пробы)
• Охлаждение
• Просмотр заданных уставок температур.

Во время нагрева, стабилизации и охлаждения текущие температуры нагревателя и пробы, а также время с момента включения нагрева отображаются на табло.

Блок высокого напряжения БВН-2П:

Обеспечивает проведение испытаний в помещениях, не имеющих специального ограждения безопасности. Имеет встроенный эталонный конденсатор и цифровой вольтметр. Позволяет оперативно собрать схему Шеринга в полевых условиях.

• Выходное напряжение 2000 В
• Пределы регулирования напряжения 5%
• Емкость эталонного конденсатора 90 пФ
• Потребляемая мощность, не более 50 Вт
• Масса 10 кг
• Габариты 350 х 250 х 180 мм

Измеритель электропроводности трансформаторных масел ИПМ-1:

Позволяет осуществлять экспресс-оценку степени загрязнения, увлажнения и старения трансформаторных масел по величине их удельногообъёмного электрического сопротивления, а также непреывный контроль в процессе нагрева и охлаждения проб. Работает с измерительными ячейками различной ёмкости.

№ госреестра: 38863-08

• Диапазон измеряемых значений удельного объемного электрического сопротивления: 1010 - 5 х 1015 Ом х см.
• К пробе прикладывается стабилизированное напряжение постоянного тока 500 В;
• Масса 0,4 кг;
• Габариты 195 х 100 х 40 мм.

Возможна поставка комплекса "Диатранс" без автоматического моста переменного тока МЕП-6ИС и измерителя электропроводности трансформаторных масел ИПМ-1. При этом стоимость комплекта будет уменьшена.
