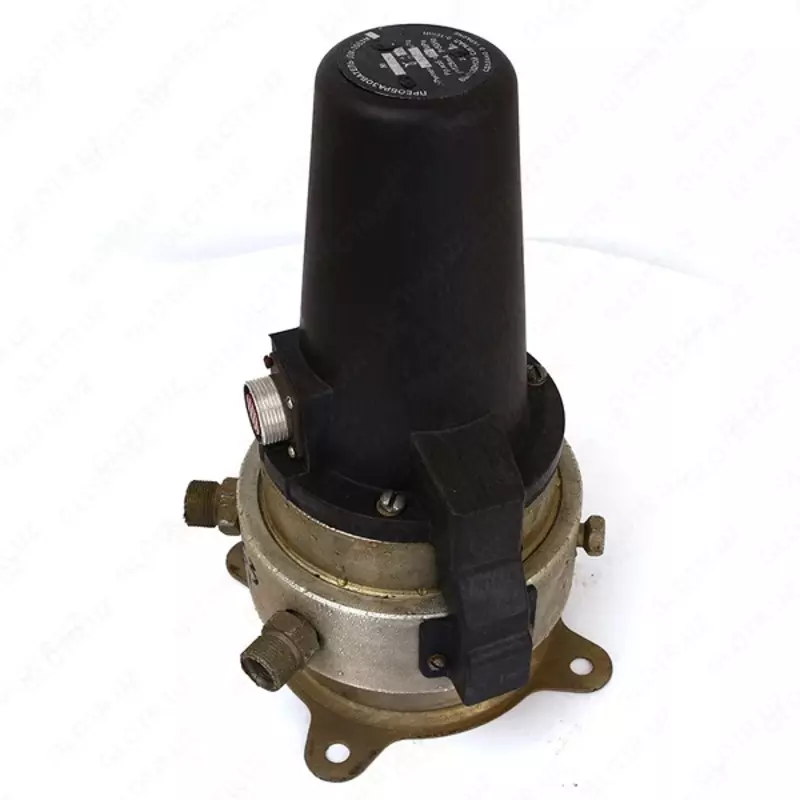

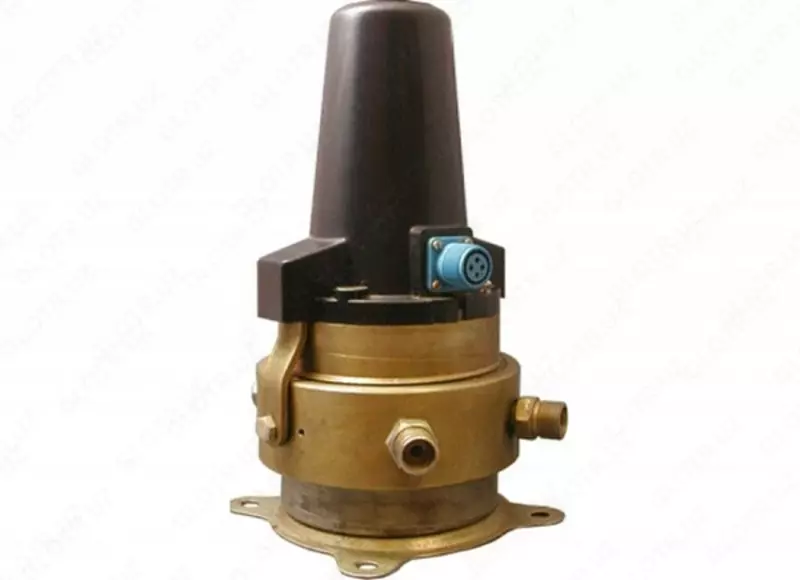

Измерительный преобразователь разности давлений ДМ-3583М (дифманометр-перепадомер) предназначен для пропорционального преобразования разности давлений (14 диапазонов измерения от 0-1,6 до 630кПа) в выходной унифицированный сигнал взаимной индуктивности (0-10мГн) с линейной зависимостью.

Дифференциальные манометры (дифманометры) ДМ-3583М применяются, как преобразователи измерительные разности (перепада) давлений в системах контроля, автоматизированного регулирования и управления технологическими процессами (АСУТП) при измерении:
— расхода жидкости, газа или пара по разности давления в сужающих устройствах (как расходомер),
— разности, вакуумметрического или избыточного давлений (как дифференциальный манометр — перепадомер),
— уровня жидкости по давлению гидростатического столба, находящегося под атмосферным, избыточным или вакуумметрическим давлением (как гидростатический уровнемер).

Дифференциальные манометры ДМ3583 М применяются с вторичными приборами с дифференциально-трансформаторной измерительной схемой: регуляторами, сигнализаторами, самопишущими бумажными регистраторами (например дифференциально-трансформаторные приборы КСД1, самописцы КСД-1,2,3) и другими устройствами автоматики, работающими от сигналов взаимной индуктивности (воспринимающими вход 0-10 мГн).

Стоимость дифманометров-преобразователей дифференциального (разности) давления ДМ-3583 М зависит от диапазона измерений  (ДИ-перепада), допускаемого рабочего избыточного давления (Рраб-16МПа или 25МПа), наличия КМЧ (вентили, гайки, ниппели, разъем) и дополнительного оборудования и опций (наличие токового выходного сигнала 0-5 или 4-20мА для мод. ДМТ-3583М), а также других ценообразующих факторов.

Преобразователи ДМ3583М с верхними номинальными пределами измерений 1,6: 2,5; 4,0 кПа (160; 250: 400 кгс/м2) предназначены только на предельно допускаемое рабочее избыточное давление Рраб=16МПа (160 кгс/см2). Преобразователи ДМ3583М с верхними пределами измерений 1,6 и 2,5 кПа (160 и 250 кгс/м2) предназначены только для преобразования в выходной сигнал измеряемых параметров газов (воздуха и газовых смесей).

Предельно допускаемое рабочее избыточное давление преобразователей ДМ3583 М — 16 МПа (160 кгс/м2) или 25 МПа (250 кгс/м2) в зависимости от исполнения датчика. Нижний предел измерений у всех моделей равен нулю. Преобразователи должны выдерживать испытание на герметичность предельно допускаемым рабочим избыточным давлением 16 МПа (160 кгс/см2) или 25 МПа (250 кгс/см2) и на прочность пробным давлением соответственно 24 МПа (240 кгс/см2): или 37,5 МПа (375 кгс/см2).

Дифманометры ДМ-3583 М состоят из мембранного блока и дифференциально-трансформаторного преобразователя.

Принцип действия индукционного преобразователя ДМ-3583М основан на изменении деформации чувствительного элемента (мембранного блока) при действии на него разности давлений, приводящего к перемещению сердечника дифференциально-трансформаторного преобразователя, которое преобразуется в пропорциональное значение выходного сигнала взаимной индуктивности 0-10 мГн.

Условное обозначение, диапазон изменения взаимной индуктивности, климатическое исполнение дифманометра ДМ-3583М приведены в таблице.

1. Технические характеристики дифманометра ДМ-3583М

2. Условия эксплуатации датчика давления ДМ-3583-М

Дифференциальные манометры — перепадомеры ДМ-3583М предназначены для измерения параметров неагрессивных газов и жидкостей при температуре окружающего воздуха от -30°С до +50°С и относительной влажности до 95%. Предел допускаемой приведенной погрешности в процентах от предельной разности давлений ±1,5%; ±1,0%.

Дифманометры ДМ3583-М с верхними номинальными пределами измерений 1,6; 2,5; 4,0 кПа (160; 250; 400 кгс/м2) предназначены только на предельно допускаемое рабочее избыточное давление 16 МПа (160 кгс/см2).
Дифманометры ДМ3583-М с верхними пределами измерений 1,6 и 2,5 кПа (160 и 250 кгс/м2) предназначены только для преобразования в выходной сигнал измеряемых параметров газа.
По устойчивости к механическим воздействиям датчики ДМ3583М соответствуют виброустойчивому и вибропрочному исполнению L3 по ГОСТ12997-84, но для работы — в диапазоне  частот от 10 до 25 Гц.
Поверка преобразователей ДМ-3583-М проводится по ГОСТ 8.243-77 «ГСИ. Преобразователи измерительные разности давлений ГСП с унифицированными выходными параметрами взаимной индуктивности. Методы и средства поверки».

3. Комплект поставки дифманометра ДМ-3583М

1. Прибор (дифференциальный манометр) ДМ-3583М
2. КМЧ и ЗИП* к преобразователям измерительным разности давлений ДМ-3583 М содержит:
— Клапан запорный Фб5.890.001-03 — 2 шт.
— Вилка ШР20П4НГ8 — 1 шт.
— Ниппель Фб8.652.026-01 — 6 шт.
— Кольцо уплотнительное Фб8.683.133 — 1 шт.
— Кольцо уплотнительное Фб8.683.144 — 1 шт.
— Гайка накидная Фб8.930.002 — 6 шт.
3. Паспорт прибора

*ЗИП — обозначение, принятое в технических системах для указания на запасные части, инструменты, принадлежности (по ГОСТ 2.601). Также имеет расшифровку: Запасные изделия прилагаемые–ЗИП.
КМЧ – Комплект Монтажных Частей.
